Глава 6. Механический расчёт
6.1 Расчет обечайки
Цилиндрическую обечайку изготавливаем с базовым диаметром 600мм.
Толщина обечаек, работающих под внутренним избыточным давлением PR=0,2 МПа.
Расчетную температуру стенки емкости tR принимаем, согласно [2, с.8], равной температуре среды в емкости:
;
Допускаемое
напряжение для стали данной марки
Х17Н13М2Т при
,
согласно [2, с. 12]:
;
Коэффициент
прочности сварных швов
согласно [2, с.12], принимаем равным 1,
поскольку основные сварные швы в ёмкости
являются стыковыми и тавровыми и
выполняются с двухсторонним сплошным
проваром автоматической или
полуавтоматической сваркой.

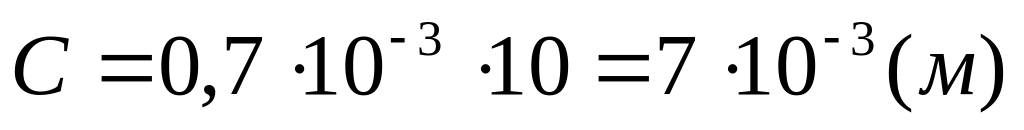

Прибавку к расчётной толщине стенки С считаем равной прибавке на коррозию С1:
,
τ=10 лет; (6.1)
;
Прибавкой С2 на минусовое значение предельного отклонения по толщине листа и прибавкой С3 на технологию изготовления деталей ёмкости пренебрегаем.

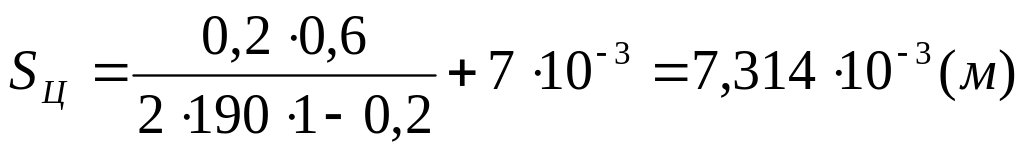

Толщина стенки цилиндрической обечайки ёмкости, находящейся под действием внутреннего избыточного давления [2, с. 102]:
; (6.2)
.
Исполнительная
толщина стенки вальцовых обечаек в
пределах от 6 до
м принимается только чётной.
Тогда принимаем
.

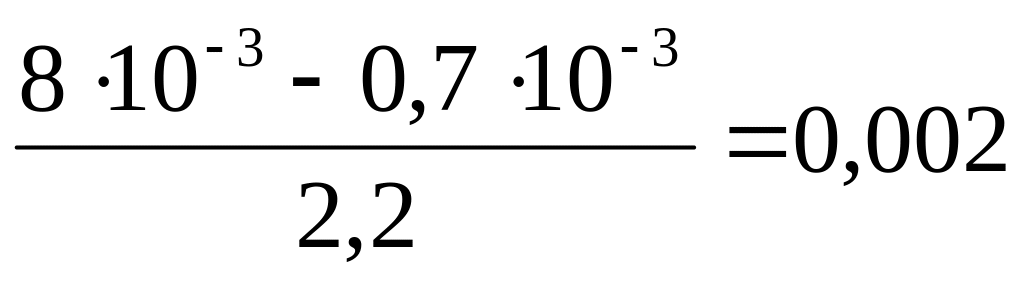

Проверяем условие применимости формулы (6.2):
, (6.3)
Поскольку диаметр
обечайки ёмкости
м, то
,
что удовлетворяет условию;
6.2 Расчет днища

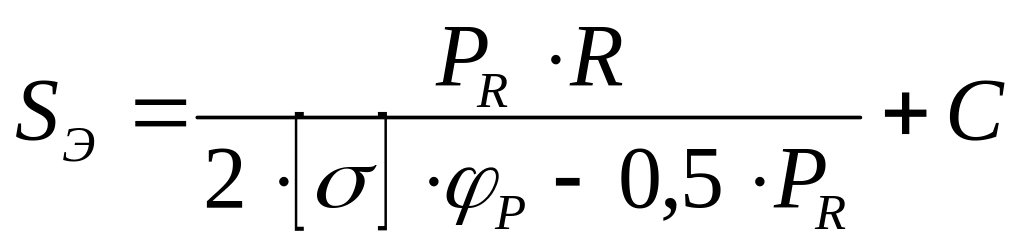

Толщина стенки эллиптических днищ, находящихся под действием внутреннего избыточного давления [2, с. 132],
, (6.4)
где R- радиус кривизны в вершине эллиптического днища, м.
Определим коэффициент ослабления днища отверстием:
[2],
(6.5)
,
Поскольку коэффициент ослабления днища отверстием меньше коэффициента сварного шва , в дальнейшем за расчетное значение коэффициента ослабления принимаем φр=φ0.
Для стандартных эллиптических днищ R=D=0,6м.
Высота стандартного
эллиптического днища:
;
;
Принимаем толщину
стенки эллиптического днища
- стандартное днище.
Проверяем условие применимости формулы (6.4):
. (6.6)
,
что удовлетворяет неравенству (6.5);
6.3 Расчет люка-лаза

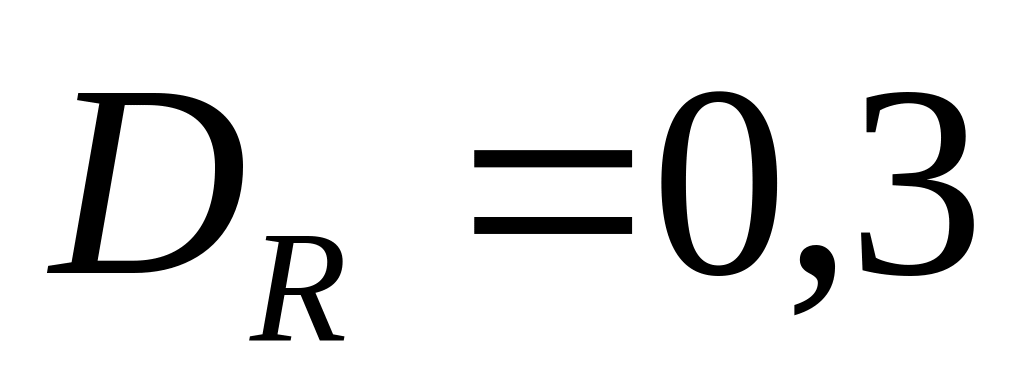

Толщина стенки
цилиндрической обечайки люка – лаза
рассчитывается по уравнению (6.2), с учётом
того, что
-
по рекомендации [1, с.212].
;
.
Для обеспечения
технологичности сварных соединений
принимаем
.
Люк – лаз в рабочем положении закрыт плоской съёмной крышкой.
Толщина плоской съёмной крышки люка – лаза рассчитывается по зависимости [2, с. 160]:
, (6.7)
где
-
коэффициенты, характеризующие конструкцию
крышки.
Считаем, что в
крышке нет технологических отверстий,
=1,
коэффициент
=0,4
– согласно [2, с. 161],так же считаем
,
где
- диаметр болтовой окружности фланцевого
соединения.
Для стандартного
фланца с
м,
м
[2,с. 214].
принимаем
.
6.2 Подбор штуцеров
Диаметр трубопровода для подбора штуцера можно определить по формуле:
[1,
с.10]; (6.8)
Диаметр трубопровода для очищаемого газа:
,
где w=(4…15)м/с [1], примем w=15 м/с.
Диаметр трубопровода для поглощающей воды:
,
где w=(1,5…3,0)м/с [1], примем w=2 м/с.
Штуцера подбираются по справочной литературе [9] по значению диаметра условного прохода. Таким образом, получим:
для входа газа штуцер 250-16-250- Х17Н13М2Т ОСТ 26-1404-76,
для входа воды штуцер 50-16-32- Х17Н13М2Т ОСТ 26-1404-76.
