Формовочные уклоны

Формовочные уклоны модельного комплекса служат для удобства извлечения модели из формы без ее разрушения и для свободного удаления стержня из стержневого ящика. Уклоны выполняют в направлении извлечения модели из формы. Величина уклона зависит от материала модели, способа изготовления отливки и высоты боковой поверхности.

Величины уклона определяются по ГОСТ3212-92

Высота поверхности, мм	Формовочный уклон
200	34’
400	19’

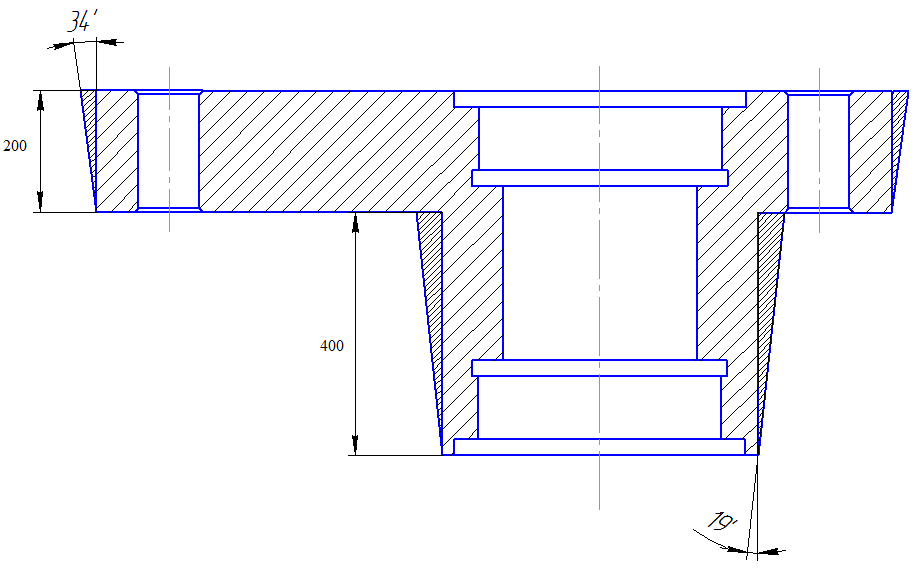

Эскиз формовочных уклонов

Конструкция и расчет литниковой системы

Литниковая система - это система каналов и элементов литейной формы, предназначенная для быстрого и плавного подвода расплавленного металла в полость формы, обеспечивая ее заполнение и питание отливки при затвердевании, задержание шлаков и других не металлических включений.

Литниковая система должна соответствовать следующим требованиям:

1. Заполнять форму металлом за определенное время.

2. Создать рациональный режим затвердевания и охлаждения отливки.

3. Иметь небольшую массу.

4. Занимать мало места в форме и обеспечивать удобство формовки.

Выбираем литниковую систему с боковым подводом металла.

Вычислим V отливки:

Определение массы отливки:

Определение массы отливки вместе литниковой системой:

Время заливки:

Определение поперечного сечения питателя:

У словно примем Hp=Hотл*1,1=688,6(мм)

Г де - плотность жидкого металла.

- время заполнения формы металлом.

- коэффициент расхода литниковой системы.

М- масса отливки вместе с литниковой системой. М=1418,651

g – ускорение свободного падения

П оскольку у нас два питателя, то поперечное сечение каждого из них будет равно:

Возьмём ближайшее табличное значение =750(мм^2)

Зная табличное значение Fпит, найдём размеры поперечного сечения питателя. Высота питателя h будет равна 20мм. Верхнее основание a будет равно 35мм и нижнее основание b будет равно 40мм.

Для расчёта поперечных сечений шлакоуловителя и стояка используем рекомендуемые соотношения:

-Поперечное сечение шлакоуловителя:

Ближайшее табличное значение F_шл=1650(мм^2). Зная его, найдём размеры поперечного сечения шлакоуловителя. Высота h будет равна 35 мм. Верхнее основание a будет равно 44мм и нижнее основание b будет равно 50мм.

-Поперечное сечение стояка:

Диаметр стояка:

Эскиз литниковой системы:

1. Литниковая чаша

2. Стояк

3 . Питатель

4.Шлакоуловитель

Библиография:

1. Технология конструкционных материалов: Учебник для студентов машиностроительных специальностей вузов/ Под общ.ред. А.М.Дальского. М.:Машиностроение,2003. 512 с.

2. Анурьев В.И.Справочник конструктора - машиностроителя: В 3-х т. т.1. М.: Машиностроение, 1982. 736 с.

3. Троицкий Г.И. Свойства чугуна. М.: Металлургиздат, 1941, 560 с.

4. ТКМ. Методические указания к выполнению курсовой работы по разделу «Литейное производство». Черменский В.И., Харчук М.Д. Екатеринбург УГТУ-УПИ 1993.
