Ишемический зубец t
Причиной появления отрицательных зубцов T может стать менее тяжелая ишемия, чем вызывающая изменения сегмента ST вследствие нарушения последовательности реполяризации. Ишемические зубцы T имеют тенденцию быть симметричными, за исключением случаев элевации или депрессии сегмента ST (см. рис. 2.22 и 2.24). При ОКС выраженная инверсия зубцов T в прекардиальных отведениях - признак проксимального стеноза левой нисходящей ветви [62] (см. рис. 2.22). Как правило, зубец T указывает на подострую ишемию, присутствующую на протяжении нескольких часов после элевации или депрессии сегмента ST при остром коронарном синдроме; тем не менее изменения зубца T могут быть единственными признаками нарушения кровоснабжения. Ишемические изменения зубца T могут регистрироваться месяцами и даже годами при отсутствии клинической симптоматики. В первые моменты трансмуральной ишемии до появления элевации сегмента ST возникает широкий высокий положительный зубец T, и это кратковременное изменение может быть не зарегистрировано (см. рис. 2.27). Подострая ишемия также способна проявляться остроконечными высокими симметричными зубцами T.
Глубокие отрицательные зубцы T регистрируют при гипертрофии ЛЖ (признак перегрузки), особенно при верхушечной форме гипертрофической кардиомиопатии. Отрицательные зубцы T могут появляться и сохраняться на протяжении нескольких дней после эпизода НЖТ у пациентов без поражения венечных артерий. Острый живот или субарахноидальное кровоизлияние также могут сопровождаться изменениями зубцов T по типу "ишемических" (см. также "память" зубца T, с. 63).
Изменения комплекса qrs: зубец q
Появление глубокого широкого зубца Q - классический признак некроза миокарда. Зубец Q может быть охарактеризован, как зубец - отображающий отсутствие зубца R, то есть локальное исчезновение эндокардиальной или эпикардиальной активации допускает, что отведение, изучающее ту или иную область, регистрирует отрицательную часть вектора активации. Зубец Q - признак необратимого некроза, он становится постоянным элементом ЭКГ после острого эпизода [63] (табл. 2.4). Тем не менее вполне вероятно, что механизм возникновения зубца Q более сложный, так как этот зубец может быть транзиторным во время ишемии и способен самопроизвольно исчезать через месяцы или годы после острого коронарного синдрома или хирургической реваскуляризации миокарда. Спонтанное исчезновение зубца Q чаще встречается при нижних, чем при передних инфарктах.
Таблица 2.4. Диагностика перенесенного инфаркта миокарда
Любой зубец Q ≥20 мс в отведениях V2-V3 |
Комплекс QS в отведениях V2-V3 |
Зубец Q ≥30 мс и ≥0,1 мВ или комплекс QS в любых двух сгруппированных отведениях: |
• I, aVL, V6; |
• V4-V6; |
• II, III, aVF |
Зубец R ≥40 мс в отведениях V1-V2 и R/S ≥1 с конкордантным положительным зубцом T при отсутствии нарушений проводимости |
Источник (с изменениями с разрешения): Thygesen K., Alpert J.S., White H.D., Joint ESC/ACCF/AHA/WHF Task Force for the redefinition of myocardial infarction. Universal definition of myocardial infarction // Eu
Отведения, в которых присутствует зубец Q, указывают на зону инфаркта, а элевация сегмента ST - на зону острой ишемии [64]. По такому принципу ИМ может быть классифицирован на следующие виды: перегородочный, передний, нижний, боковой, нижнебоковой и заднебоковой.
• Инфаркт нижней стенки наиболее часто сопровождается появлением зубца Q в отведениях III и aVF (рис. 2.28), реже - во II отведении. Изолированное присутствие зубца Q в отведении III наименее специфично, однако наличие широкого и глубокого зубца Q в отведении aVF (≥40 мс и ≥25% амплитуды зубца R) - более существенный признак нижнего ИМ. В некоторых случаях будет регистрироваться направленный вниз вектор активации перегородки в виде небольшого зубца r в отведениях III и aVF, в то время как во II отведении будет виден полностью отрицательный зубец, подтверждающий диагноз. Нередко при нижнем ИМ можно обнаружить патологические зубцы Q в отведениях V5-V6 - в таких случаях можно использовать термин "нижнебоковой ИМ" (см. рис. 2.28). Иногда в отведениях V5 и V6, расположенных относительно низко, можно зарегистрировать изменения над нижней стенкой.

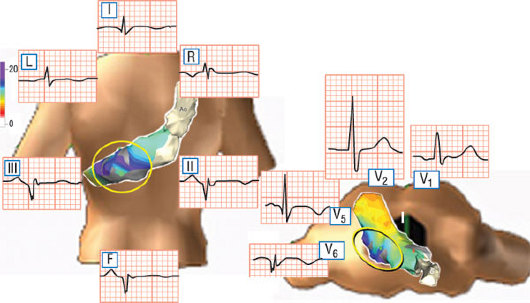

Рис. 2.28. Нижнезадний ИМ у больного с ЖТ. Увеличенное изображение анатомии ЛЖ и аорты, сконструированное компьютерной навигационной системой (NavX™), наложено на изображение торса в том же ракурсе для понимания анатомических корреляций. Цветовой код отражает время активации (стимулируется ПЖ): красным - рано, синим и фиолетовым - позже. Серая зона, окруженная желтым овалом, указывает на эндокардиальный рубец. Обратите внимание на глубокий зубец Q в отведениях II, III, aVF, V6 и доминирующий зубец R в отведениях V1-V2. Сегмент ST незначительно приподнят в отведениях II, aVF и V5-V6 (указывает на перенесенный ИМ), присутствует инверсия зубца T в тех же отведениях (признак ишемии).
• Инфаркт задней стенки диагностируют при наличии высоких зубцов R в отведениях V1-V2, как отражение утраты вектора активации в основной массе задней стенки ЛЖ (см. рис. 2.28) [65]. Задний ИМ, как правило, сочетается с инфарктом нижней стенки, а при его отсутствии необходимо проводить дифференциальную диагностику с другими причинами высоких зубцов R в отведениях V1-V2, такими как гипертрофия ПЖ, позиционные изменения (поворот против часовой стрелки), предвозбуждение или БПНПГ.
• Перегородочный или переднеперегородочный инфаркт регистрируется в правых прекардиальных отведениях V1-V3, так как МЖП, по сути, является передней стенкой ЛЖ. Глубокие зубцы Q в этих отведениях считают диагностическими, но и присутствие очень маленьких зубцов r (‹20 мс) в отведении V2 может быть в этом отношении достаточно важным признаком (см. рис. 2.25-2.27). Гипертрофия ЛЖ (см. рис. 2.19), блокада ЛНПГ (рис. 2.29) и увеличение ПЖ с ротацией по часовой стрелке (см. рис. 2.17 и 2.18) также могут сопровождаться появлением зубца Q или комплекса rS в отведениях V1-V3, затрудняя в таких случаях диагностику ИМ.
Рис. 2.29. Элевация сегмента ST при трансмуральной ишемии при наличии БЛНПГ. Исходная запись до ишемии. Элевация сегмента ST в отведениях II, III, aVF и акцентуация депрессии сегмента ST в отведениях I и aVL (зеркальное отображение) при остром ИМ нижней стенки.
• Боковой и переднебоковой инфаркт определяется в отведениях I и aVL, которые регистрируют потенциал верхней и боковой стенок ЛЖ (см. рис. 2.26). Патологические зубцы Q в этих отведениях служат диагностическими признаками. Исчезновение направленного влево и вверх вектора активации может вызывать отклонение электрической оси вправо.
• Инфаркт ПЖ не сопровождается появлением патологического зубца Q на ЭКГ, но он часто появляется при инфарктах нижней стенки. Диагностика основана на присутствии в острой фазе элевации сегмента ST в правых прекардиальных отведениях (V4R) [см. рис. 2.23], клинического синдрома низкого выброса и увеличения давления в ПЖ. Дифференциальную диагностику следует проводить с острым легочным сердцем вследствие ТЭЛА.
Патологические зубцы Q могут появляться при гипертрофической кардиомиопатии (см. главу 18), предвозбуждении или БЛНПГ. Данные состояния необходимо исключить, а не трактовать, как "старый" (или текущий) ИМ. С другой стороны, корреляционные данные биохимических маркеров и патологических изменений данных ЭКГ показали, что значительный некроз может не сопровождаться присутствием зубца Q, что стало поводом для появления определений "субэндокардиального", "нетрансмурального" или (чаще всего) "не Q" ИМ.
Сочетание ИМ с БНПГ - довольно частое явление в случаях, когда БНПГ присутствовала до инфаркта, или при нарушениях проводимости ишемического генеза. (см. рис. 2.26) [66-69].
При БПНПГ диагностические критерии ИМ сохраняются, так как при такой блокаде вектор активации существенно не меняется. Реакция зубца Q и сегмента ST такая же, как и у пациентов с нормальным комплексом QRS (см. рис. 2.26). При БЛНПГ зубец Q не поддается интерпретации [70], но изменение сегмента ST может служить маркером острой трансмуральной ишемии, особенно в нижних отведениях (см. рис. 2.29) [71]. Для подтверждения ишемической природы изменений сегмента ST необходима регистрация данных ЭКГ в динамике. У пациентов с постоянной электрической стимуляцией ПЖ транзиторные изменения ST также значимы для диагностики острого ИМ [72].
