2.4.2 Розрахунок і вибір запобіжників.
Запобіжники встановлені після трифазних мостових випрямлячів і призначені для захисту оперативних ланцюгів управління і поверхових реле.
2.4.2.1 Визначаємо струм спрацоьвування запобіжників для реле ланцюга управління .
,
А (70)
А
2.4.2.2 Визначаємо струм спрацьовування запобіжників для поверхових реле.
,
А (71)
А
Вибираю плавкий запобіжник для захисту реле в колі керування типу ПВ.
А
А
>
А
Вибираю плавкий запобіжник для захисту поверхових реле типу ПВ.
А
А
>
А
2.5. Розрахунок і вибір кабелів та дротів.
Живлення електрообладнання ліфта здійснюється від мережі змінного струму і трифазного мостового випрямляча з допомогою кабелів.
При проектуванні струмопроводів розрахунок кожної ділянки проводиться окремо на кожний кабель ( розрахункова схема наведена на рисунку 4). Він повинен відповідати трьом умовам:
Проходити по нагріванню:
Iдл.розр. ≤ Iдоп.каб.
де Iдл.розр – розрахунковий струм, за величиною якого вибирається переріз кабелю.
,
А
(72)
де Iділ. – номінальний струм ділянки;
А
Таблиця 4 – Коефіцієнт зниження пропускної здатності.
-
T°C.
+25
+30
+35
+40
+45
+50
Kt.
1
0,94
0,87
0,79
0,72
0,71
На підставі тривалого струму визначаємо допустимий струм, тип і перетин кабелю на ділянці. Вибираю кабель типу ВВГ 2(3х4).
А

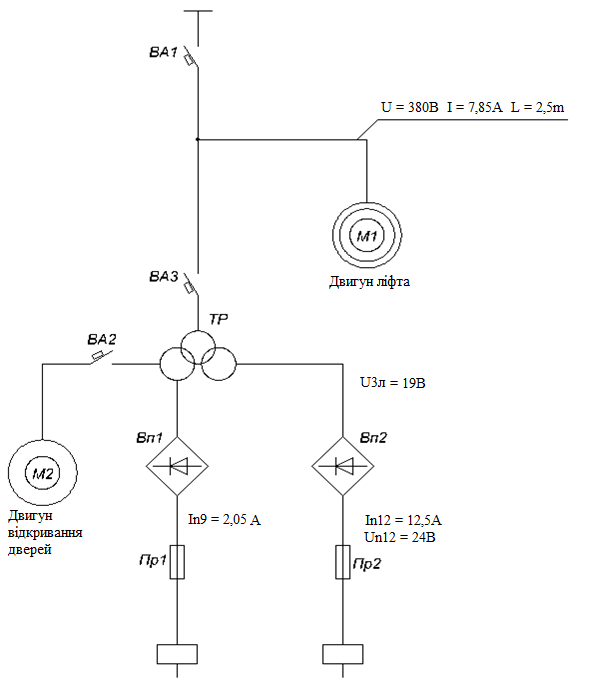

Рисунок 4. Розрахункова схема кабелю.
2.4.1. Визначаємо втрати в кабелі
,
% (73)
де Imax. – максимальне значення струму на розглянутій ділянці
,
А
А
Uф – фазна напруга живильної мережі
S – перетин кабелю в мм2
γ – питома провідність матеріалу;γмідь = 54 Ом м.
сosφ – середньозважений коефіцієнт, для двигуна змінного струму, потужністю менше 10 кВт сos φ = 0,5
%
Загальне падіння напруги в системі струмопроводів дорівнює сумі падінь на кожній з ділянок і воно не повинно перевищувати 5%.
2.6. Перелік вибраного електроустаткування
Таблиця 5 - Перелік вибраного електроустаткування
Значення |
Найменування |
Кілісьть |
Примітка |
|||
М1 |
Двигун типа 4А132S843-6/24 Рн=4 кВт; Uн=380В; Ін=7.85 А; ПВ=40 %; n=750 об/хв. |
1 |
|
|||
Тр |
ТСУЛ-063УХЛ2 380/95-85/19 |
1 |
|
|||
ШУ |
ШОК-5713 |
1 |
|
|||
ВА1 |
Автоматичний вимикач типу АСТ Iном. = 25 А; Uном. = 380 В |
1 |
|
|||
ВА2 |
Автоматичний вимикач типу АК Iном. = 3,2 А; Uном. = 380 В |
1 |
|
|||
|
Кабель типа ВВГ 2(3х4) Iдоп=34А |
2,5м |
|
|||
ЕЗД |
Захист двигуна |
1 |
|
