2 Розрахунково-технічна частина
2.1 Розрахунок і вибір потужності двигуна
Режим роботи ліфта повторно-короткочасний, реверсивний. Цикл роботи механізму складається з двох ділянок :
підйому;
опускання.

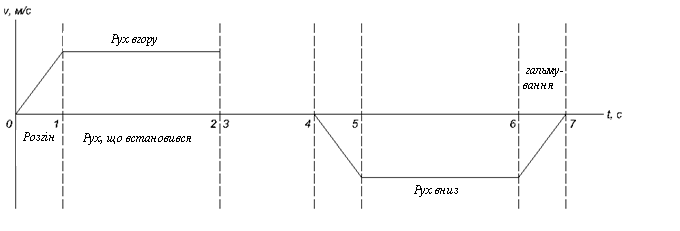

На кожній ділянці розглядається розгін механізму, рух із сталою швидкістю і гальмуванням. Діаграма швидкості приведена на рисунку 1.
Рисунок 1 - Діаграма швидкості.
Весь розрахунок потужності двигуна складається з двох розділів:
попередній вибір двигуна;
перевірка вибраного двигуна по нагріванню і перевантажувальної здатності, побудова навантажувальної діаграми за розрахунковими даними.
Данні для розрахунку приведені в таблиці 2.
Таблиця 2 - Початкові дані для розрахунку.
№ п/п |
Найменування параметра |
Позначення |
По паспорту |
Система СІ |
1 |
Номінальна вантажопідйомність |
Gн |
400 кг |
4 кН |
2 |
Вага кабіни |
G0 |
500 кг |
5 кН |
3 |
Вага противаги |
Gп |
900 кг |
9 кН |
4 |
Діаметр канатоведучого шківа |
Dшк |
930 мм |
0,93 м |
5 |
Швидкість підйому |
v |
1 м/с |
1 м/с |
6 |
ККД |
|
80 % |
0,8 |
7 |
Передавальне число редуктора |
i |
36 |
36 |
8 |
Маса врівноважуючого ланцюга |
mу.к. |
10 кг |
100 Н |
9 |
Діаметр каната |
dк |
10,5 мм |
0,0105 м |
10 |
Довжина каната |
lк |
30 м |
30 м |
11 |
Маса несучого каната |
mк |
6,219 кг |
62,19 Н |
12 |
Висота підйому |
H |
27 м |
27 м |
2.1.1. Попередній вибір двигуна
2.1.1.1Визначаємо силу тяжіння противаги 6.
кН
(1)
де G0 – вага порожньої кабіни.
- коефіцієнт зрівноваження. =0,4.
Gном – вага вантажу, що піднімається.
кН
2.1.1.2 Визначаємо зусилля на канотоведучім шківу. 6.
кН
(2)
де G – корисна вага вантажу
кН
2.1.1.3 Визначаємо статичну потужність двигуна 6.
,
кВт (3)
де сист – коефіцієнт корисної дії редуктора з двигуном. сист =0,8
v – швидкість підйому й опускання кабіни ліфта. v =1 м/с
кВт
2.1.1.4 Вибираю по каталогу двигун типу 4А132S8Y3 Його характеристики приведені в таблиці 3.
Таблица 3 – Технічні характеристики двигуна.
Потуж-ність, кВт |
ТВ, % |
Частота обертання, об/хв. |
ККД, % |
Струм статора, А |
сos |
|
|
|
|
|
4 |
40 |
750 |
83 |
7,85 |
0,7 |
6 |
1,8 |
1,4 |
2,2 |
4*10-2 |
