2 Загальна характеристика будинку
а) функціональне призначення будинку:
житлове;
громадське;
виробниче;
б) поверховість:
малоповерхове (1÷3 поверхів);
багатоповерхове (3÷9 поверхів);
підвищеної поверховості (понад 9 поверхів);
в) серія будинку: ;
г) дата:
зведення будинку ..;
останнього обстеження покрівлі ..;
останнього ремонту покрівлі ..;
заповнення паспорта ...
3 Додатки
Дефектна відомість
Розріз покрівлі
Правила заповнення паспорта
Усі параграфи обов'язкові для заповнення.
Паспорт заповнювати розбірливо, друкованими заголовними літерами.
Обрані пункти відзначати знаком
або
.У випадку, якщо дані за параграфами 2-в відсутні, вписати в нього «НЕ ВСТАНОВЛЕНА».
Система інженерних комунікацій містить у собі антени, анкери, санітарно-технічні витяжки, системні введення.
СХЕМА ПОКРІВЛІ З МІСЦЯМИ ВИЯВЛЕНИХ ДЕФЕКТІВ
Додаток г

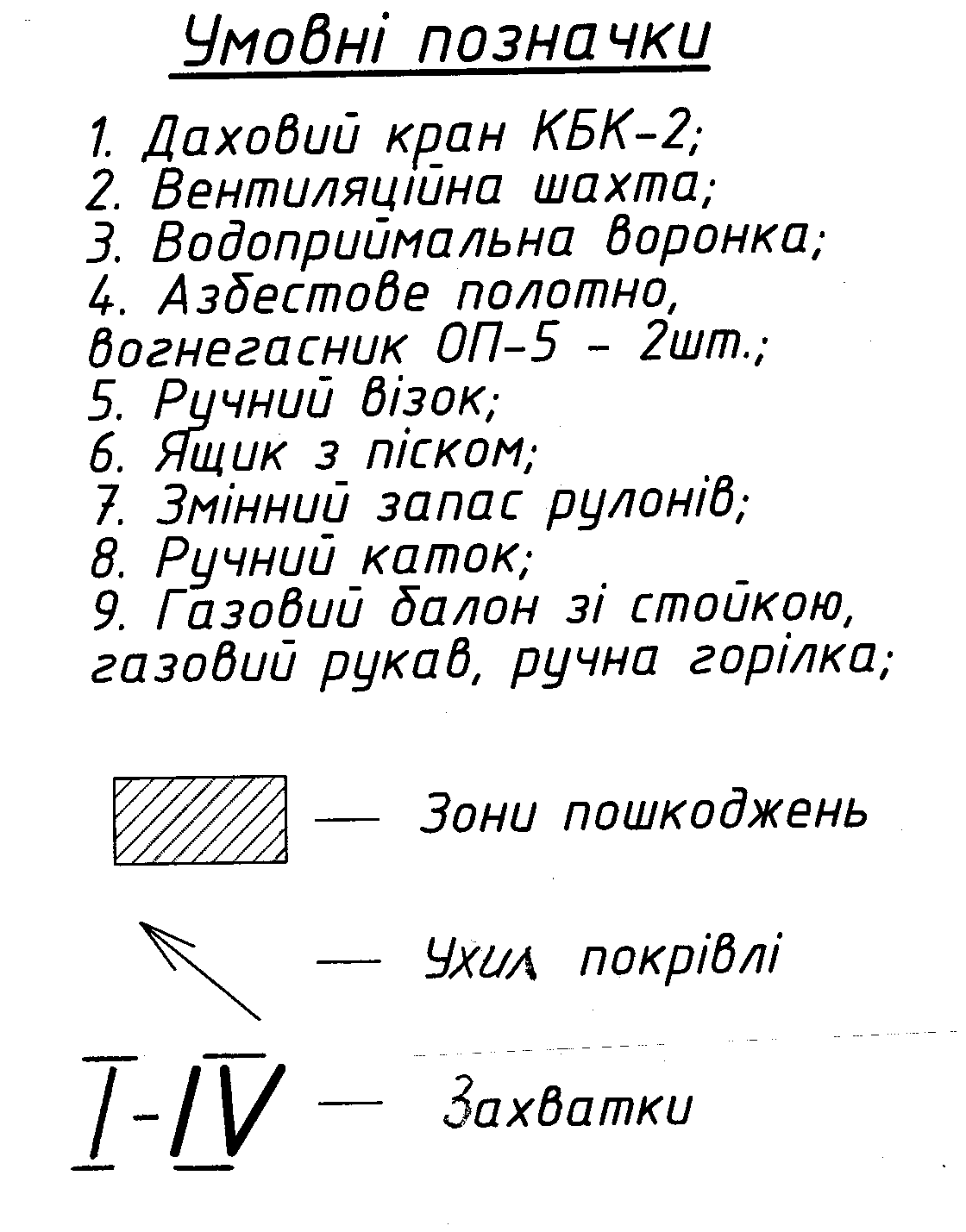

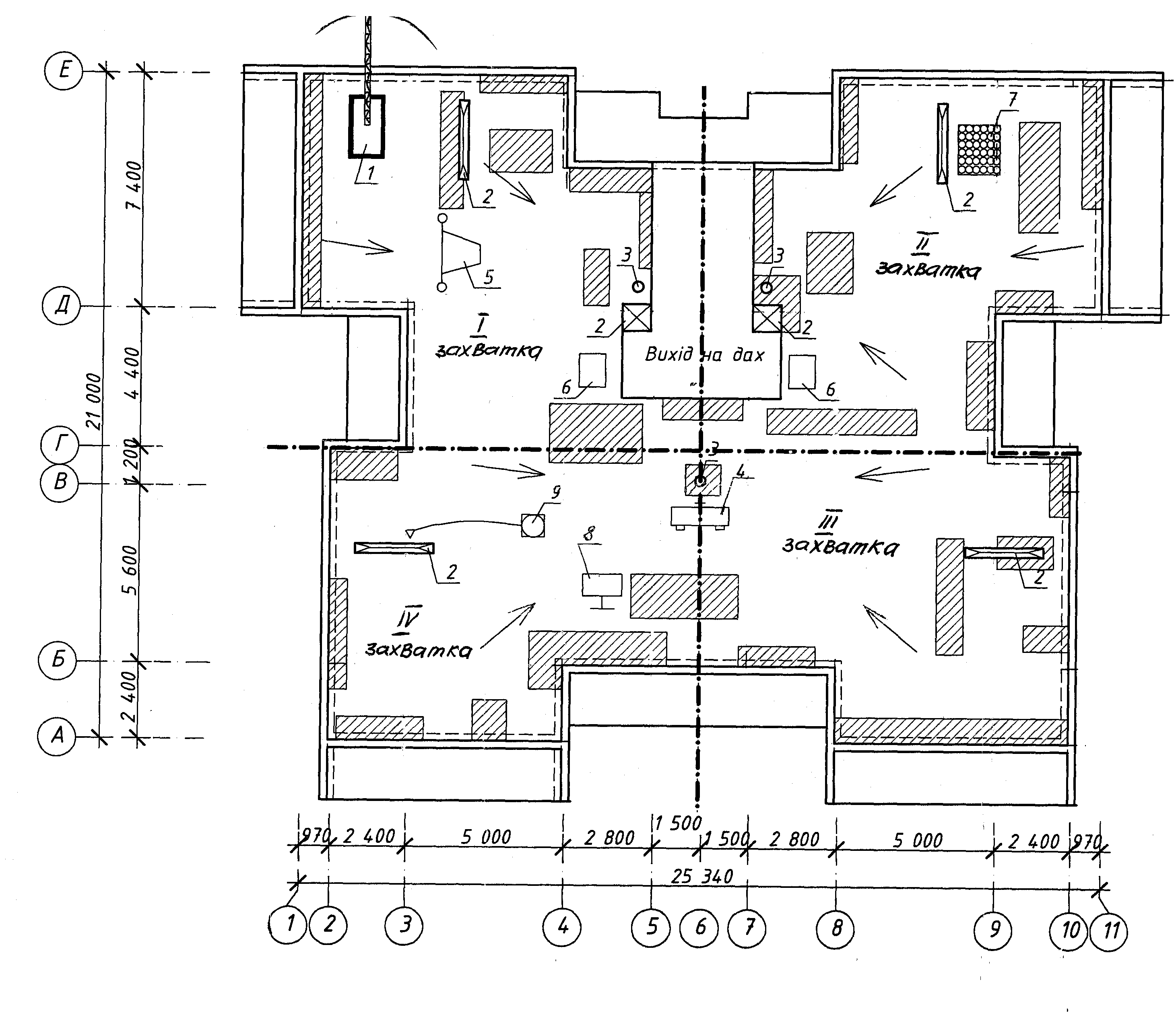

Рисунок Г.1 – Схема виконання робіт з ремонту покрівлі (приклад)
Додаток д
Таблиця Д.1 – Відомість потреби машин, механізмів та обладнання
№ з/п |
Найменування |
Тип, марка |
Технічна характеристика |
Призначення |
Кількість на ланку (бригаду) |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
Балони для газу |
ГОСТ 15860-84 |
Вага 22 кг; місткість 50 л |
Зберігання газу |
2 шт. |
2 |
Пальники газові |
ГВ-1-02П ЦНІІОМТП |
Вага 1,25 кг |
Розплавлення мастики |
1 шт. |
3 |
Редуктор для газу |
БПО-5-2 |
Вага 1,6 кг |
Регулювання тиску |
2 шт. |
4 |
Рукава гумові |
ГОСТ 9356-75 |
Внутрішній діаметр 9 мм, 12 мм |
Подача газу; подача стиснутого повітря |
30 м |
5 |
Установка компресорна |
СО-243-1 або СО-62, СО-7А |
Вага 132 кг; витрата повітря 0,5 м3/хв. |
Подача стиснутого повітря. Очищення основи від пилу та сміття |
1 шт. |
6 |

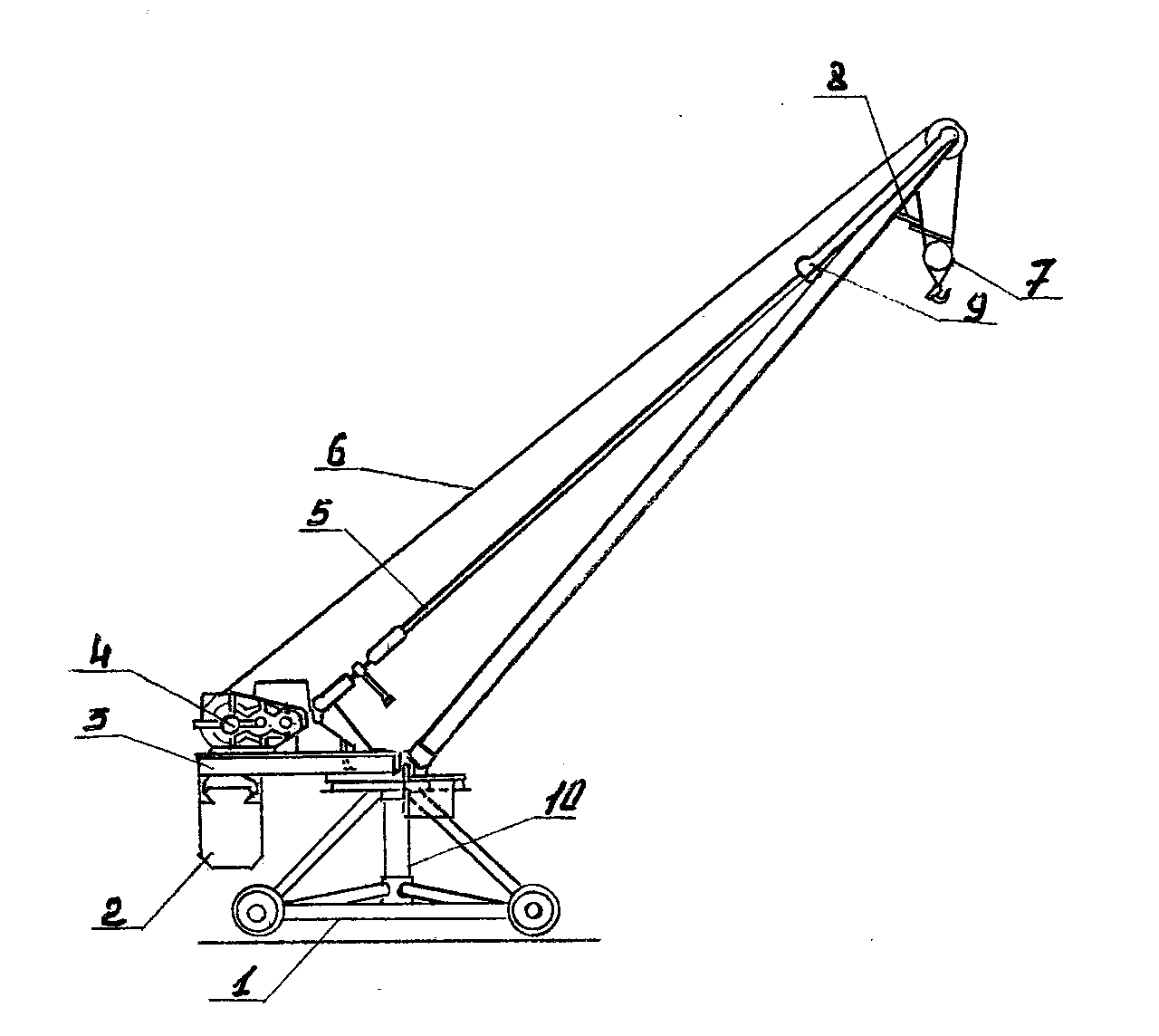

Кран даховий або універсальний підйомник |
К-1 або КБК-2 та інші аналогічні |
Вантажопідйомність К-1: 300 кг; вантажопідйомність КБК-2: 250 кг; |
Підйом та спуск матеріалів |
1 шт. |
УКП-150 |
вантажопідйомність УКП-150: 150 кг, висота підйому 30 м |
-«- |
1 шт. |
||
7 |
Строп 4-гілковий |
Мосгорстрой |
Вантажопідйомність 10 т |
Підйом покрівельних матеріалів на дах |
1 шт. |
8 |
Візок для підвезення матеріалів |
РУ 1688.00.000 |
Вага 17 кг |
Підвезення матеріалів |
1 шт. |
9 |
Агрегат високого тиску |
Фініш-211-1 |
Вага 75 кг |
Нанесення ґрунтовки |
1 шт. |
10 |
Електронагрівальний пристрій |
ЭВП-1 |
Теплопродуктивність 12,1 кВт Продуктивність 550 м2/год. |
Сушіння поверхні основи |
1 шт. |
11 |
Машина для видалення вологи |
СО-106А |
Продуктивність 50 м2/год. |
Видалення вологи з поверхні основи |
1 шт. |
12 |
Електродриль |
ИЭ-1017А та ін. |
|
Свердління отворів |
1 шт. |
13 |
Нівелір |
|
|
|
|
14 |
Рейка |
|
|
|
|
