Загальні вказівки

Технічний стан покриття будинків, його експлуатаційні якості впливають на приміщення, що перебуває нижче. Сама ж покрівля зазнає впливу атмосфер­них факторів: опадів, різких коливань зовнішньої температури, впливу сонця й вітру, а також механічних навантажень (сніг, лід, деформація конструктивних елементів будинку).

Виконання даної курсової роботи є важливим етапом навчання студентів з дисциплін «Технологія ремонту та експлуатація будівель» та передбачає певний обсяг самостійної роботи під керівництвом та контролем викладача.

Навчальний матеріал складено на основі останніх нормативних документів, посібників та методичних вказівок з технології будівельного виробництва (ТБВ), а також з урахуванням досвіду викладання даної дисципліни на кафедрі ТБВ ХНУБА.

Мета курсової роботи – запроектувати потокове виконання робіт з ремонту рулонної покрівлі, користуючись діючими ДБН, СНиП, Галузевими нормами часу (ГН), Єдиними нормами і розцінками (ЄНіР).

Кожен студент отримує індивідуальне завдання (Додаток А), виходячи з вихідних даних (Додаток Б).

Під час виконання завдання на курсову роботу необхідно:

• визначити номенклатуру та обсяги робіт;

• запроектувати конструктивні рішення з ремонту покрівлі;

• описати технологію та організацію виконання робіт;

• обрати засоби механізації;

• скласти калькуляцію витрат праці;

• побудувати графік потокового виконання ремонтних робіт;

• визначити техніко-економічні показники процесу.

Пояснювальна записка виконується в обсязі до 15 аркушів формату А4.

У графічній частині (1 аркуш формату А3) наводиться схема виконання ро­біт в плані, вказівки щодо контролю якості та виконання робіт і техніки без­пеки. Схеми виконують з обов'язковим нанесенням осей та розмірів.

1 Визначення номенклатури та обсягів робіт

Для того, щоб визначити обсяги ремонтних робіт, в кожному конкретному випадку здійснюється обстеження покрівлі, за результатом якого складається дефектна відомість покрівельного килиму.

Під час обстеження виявляються:

• дефекти на поверхні покрівлі:

• повна або часткова відсутність захисного шару покрівельного килима;

• ушкодження поверхні матеріалу, у тому числі:

• дрібна сітка тріщин;

• розтріскування (важлива ширина розкриття тріщин, напрямок, довжина й характер);

• пористість, дрібні міхури розміром приблизно 3×3 мм і більш;

• великі міхури розміром 150×200 мм і більш міхури, що лопнули;

• хвилястість, зморщеність, складчастість, обпливання;

• розміри й характер здуттів (водяні, повітряні);

• утвір пазух у місцях нахлесту полотнищ матеріалу;

• місцеві осідання покрівельного килима;

• наявність латок від раніше зроблених ремонтів;

• невідповідність величини ухилу проектному значенню, западини й осі­дання на покрівлі, що приводять до застою води;

• дефекти в місцях примикань покрівельного килима до вертикальних пло­щин, у розжолобках і на карнизах:

• відшаровування краю килима;

• хвилястість покривного шару матеріалу;

• обпливання матеріалу на вертикальних площинах;

• механічні ушкодження покрівельного килима в місцях установки стійок і розтяжок, руйнування місць сполучення стійок і розтяжок з основним покріве­льним килимом.

• біологічне руйнування покрівельного килима (наявність грибків, рослин, мохів у результаті дій мікроорганізмів).

За виявленими дефектами визначається обсяг ремонту:

• установлюється можливість усунення дефектів покрівлі в окремих місцях, включаючи місця примикань покрівельного килима до вертикальних повер­хонь, конструкцій і обладнання;

• визначається потреба ремонту водостічних пристроїв, часткового ремо­нту утеплювача й основи (стяжки, несучої плити та ін.);

• планується збереження (в основному) покриття, що існує, з укладанням по ньому 2-х шарів наплавлюваного матеріалу.

Виявивши дефекти, слід визначити приблизний відсоток по кожному виду дефекту від усієї площі з метою ухвалення наступного рішення про вид ремо­нту.

При виконанні цього розділу курсової роботи слід звернути увагу на те, що існуючі дефекти покрівлі в відсотках від загальної її площі наведено в завданні (п. 1.6 Додатку А).

Для визначення обсягів ремонтних робіт потрібно перевести наведені дані з відсотків до одиниці виміру площі покрівлі (м²).

2 Конструктивні рішення з ремонту покрівлі

Під час виконання курсової роботи необхідно прийняти конструктивне рі­шення з ремонту покрівельного килима. Приклад конструктивного рішення по­крівлі з наплавлюваних рулонних матеріалів представлений на рис. 2.1.

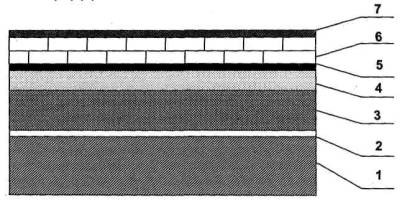

1 - несуча залізобетонна плита; 2 - пароізоляція; 3 - утеплювач;

4 - вирівнююча стяжка; 5 - ґрунтовка; 6 - наплавлюваний рулонний матеріал;

7 - захисний шар (посипка з гранвідсіву на верхньому шарі рулонного матеріалу)

Рисунок 2.1 – Приклад конструктивного рішення покрівлі з наплавлюваних

матеріалів

Особливої уваги вимагає улаштування внутрішніх водостоків, а також місць примикання ізоляційних шарів до стін, парапетів, воронок (рис. 2.2) і інших ви­ступаючих над покрівлею елементів і конструкцій.

Рисунок 2.2 – Пластикова воронка з прижимним кільцем
