4 Розрахунок затрат на сушіння електродвигуна струмовим методом

Нагрівання ізоляції при струмовому сушінні здійснюється за рахунок втрат енергії в обмотках статора електродвигуна при проходженні через них електричного струму. Операцію можна проводити безпосередньо на місці встановлення двигуна. Для цього потрібний автотрансформатор, до виводів якого підклю­чають три паралельно або послідовно з’єднані обмотки двигуна. У цьому випадку в першу чергу нагріваються внутрішні шари ізоляції, що сприяє швидкому висиханню.

4.1 Вибір схеми з’єднання обмоток статора електродвигуна при сушінні

Щоб зменшити струмове навантаження на регулятор напруги вибираємо схему послідовного з’єднання обмоток.

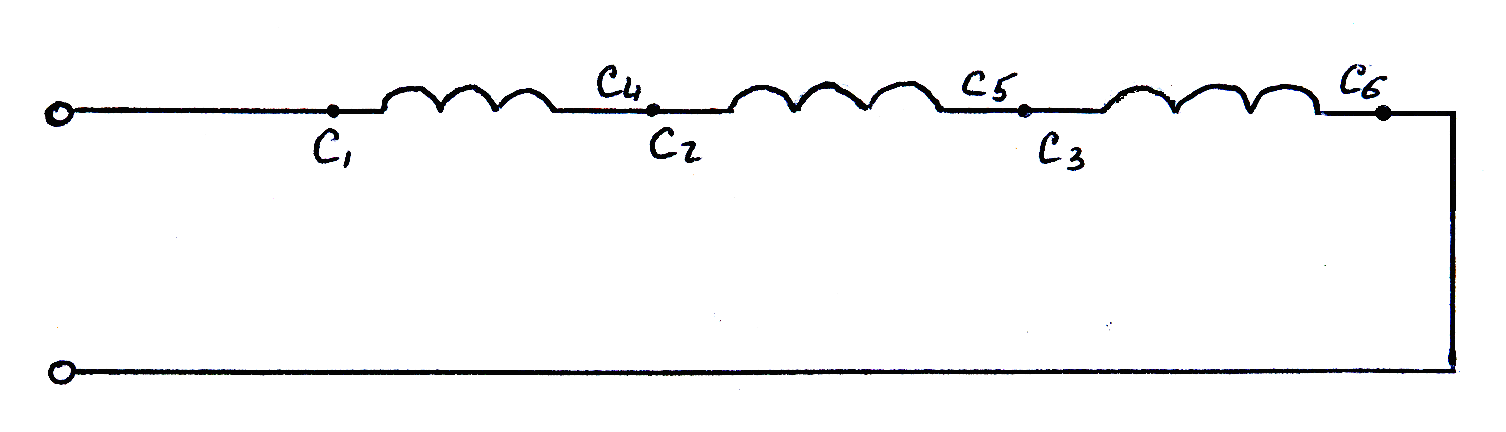

Рисунок 2 Схема з’єднання обмоток статора електродвигуна при сушінні

Для цього необхідно роз’єднати обмотки і з’єднати їх між собою послідовно узгоджено згідно рисунку 2.

Якщо виведено шість кінців обмотки статора, то всі фази вмикають послідовно і через них пропускають змінний струм. Якщо роз’єднати обмотки фаз не можна, то сушіння проводять за схемами сушіння асинхронних двигунів. При цьому необхідно періодично перемикати фази для рівномірного нагрівання обмоток. Перемикання проводять кожні дві-чотири години залежно від розмірів машини і швидкості підвищення темпаратури на початку сушіння.

Цим методом можна сушити електричні машини всіх типів. Він застосовується головним чином тоді, коли неможливо обертати машину і ї джерело низької напруги достатньої сили струму. Через те, що при цьому методі сушіння машина нерухома, то це погіршує умови охолодження порівняно з машиною, яка обертається; тому необхідний для сушіння струм значно менший за номінальний і, наприклад, для машин відкритого типу становить не більше 50-70 відсотків.

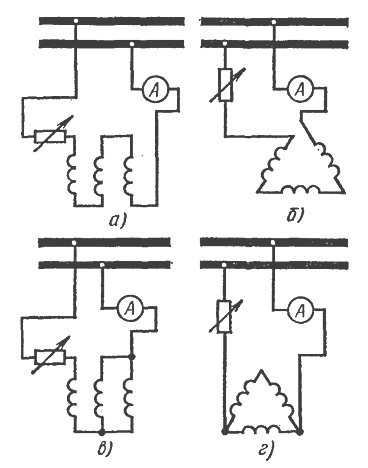

Схеми сушіння асинхронних двигунів при наявності:

а і б – шістьох виводів;

в і г –трьох виводів

4.2 Потужність сушіння

, кВт, (4.1)

де І_н – номінальний фазний струм двигуна, А;

U_н – номінальна фазна напруга двигуна, В;

cos φ – коефіцієнт потужності під час сушіння (береться із межі 0,3...0,6), приймаємо 0,5.

кВт.

4.3 Вартість електроенергії, витраченої на сушіння

, грн, (4.2)

де Р_суш.2 – потужність сушіння, кВт.

t_суш – час сушіння, год;

В_ел.ен – ціна 1 кВт/год електроенергії(0,9561 грн/кВт·год.)

З_ел.ен.2 = 1,624 · 20 · 0,9561 = 31,05 грн.

4.4 Амортизаційні відрахування на регулятор

, грн, (4.3)

де В_рег – вартість регулятора напруги, грн;

В_ам – відрахування на амортизацію регулятора, %.

грн,

4.5 Амортизаційні відрахування на регулятор, що припадають на одне сушіння

грн, (4.4)

де – кількість сушінь у рік за допомогою даного регулятора;

t_рег – строк роботи регулятора в рік, год.

приймаємо 85

грн.

4.6 Вартість робіт з транспортування і під’єднання регулятора

, грн, (4.5)

де В_ем – годинна тарифна ставка оплати праці електромонтера, грн/год;

t_тр – час, що затрачений на транспортування і під’єднання регулятора, год;

N – кількість електромонтерів.

З_тр = 25,50 · 2 · 2 = 102 грн.

4.7 Сумарні затрати на сушіння струмовим методом

З₂ = З_ел.ен.2 + З_ам.с + З_тр , грн, (4.6)

де З_ел.ен – вартість електроенергії витраченої на сушіння, грн;

З_ам.с. – амортизаційні відрахування на регулятор, що припадають на одне сушіння, грн;

З_тр – вартість робіт з транспортування і під’єднання регулятора, грн.

З₂ = 31,05 +0,4165 + 102 = 133,47 грн.
