Инструкция по применению досмотрового металлодетектора типа md-3003b

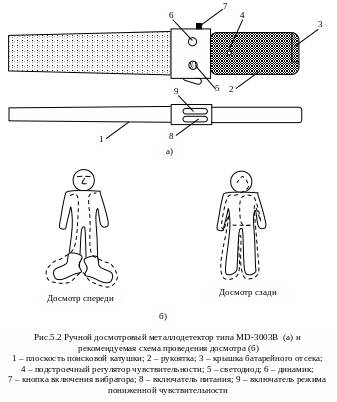

Досмотровый металлодетектор типа MD-3003B предназначен для обнаружения незаявленных металлических предметов, которые предназначены для применения против людей или судов, таких как огнестрельное и холодное оружие, взрывчатые вещества (гранаты, снаряды, бомбы, мины) и прочие опасные вещества и устройства, на перевозку которых нет полномочий (рис.5.2).

Досмотровый металлодетектор типа MD-3003B работает на стандартной 9 В батарее типа «Крона» или аккумуляторе. Для установки батареи сдвиньте крышку батарейного отсека 3 и установите батарею согласно указанной на крышке полярности.

Включите выключатель 8 на себя, при этом металлодетектор издаст короткий звуковой сигнал, светодиод 5 на короткое время загорится красным цветом, который затем сменится на зеленый цвет. Металлодетектор готов к работе в режиме оптимальной чувствительности. Для увеличения чувствительности служит подстроечный регулятор 4. Поворачивая его отверткой по часовой стрелке необходимо добиться постоянного звукового тона и красного цвета светодиода. После этого повернуть подстроечный регулятор 4 против часовой стрелке до момента исчезновения звукового тона и появления зеленого цвета свечения светодиода. После такой регулировки металлодетектор работает в режиме максимальной чувствительности.

Плавно перемещайте рабочую плоскость 1 металлодетектора постоянно над досматриваемой поверхностью на расстоянии 3-6 см. Наличие металлического п редмета будет индуцироваться звуковым тоном и появлением красного цвета свечения светодиода. Если металлодетектор остановить над обнаруженным металлическим предметом, то его чувствительность автоматически уменьшается. Это позволяет определить точно местоположение металлического объекта путем постепенного приближения рабочей плоскости металлодетектора к обнаруженному металлическому предмету. По мере приближения к металлическому предмету звуковой тон станет постоянным, а светодиод будет постоянно светиться красным цветом.

При необходимости, нажав красную кнопку 7 можно отключить звуковой тон и подключить вибратор. Такой режим удобен в сильно зашумленных помещениях или при необходимости сокрытия факта обнаружения металлического предмета у досматриваемого объекта.

Технические характеристики:

• Рабочая частота: 22 кГц

• Мощность поискового генератора: 270 мВт

• Звуковой сигнал: 2 кГц

• Питание: от 7 до 10 В (9 В "Крона" или аккумулятор)

• Ток потребления: менее 50 мА

• Настройка: автоматическая

• Диапазон рабочих температур: от −5 до +55 ⁰C

• Размер: 4,5 х 8,5 х 41 см

• Вес: 410 грамм

Контрольные вопросы

1. Дайте различие понятий «металлодетектор» и «металлоискатель». Какие их характеристики являются общими, а какие различными?

2. Приведите классификацию металлодетекторов и металлоискателей. Охарактеризуйте кратко каждый признак.

3. Какие физические эффекты позволяют обнаружить металлические предметы? От каких условий зависит преобладание того или другого эффекта?

4. Опишите основной принцип работы металлодетекторов на основе метода биений. Какие у них достоинства и недостатки?

5. Опишите основной принцип работы металлодетекторов на основе цифрового частотомера. Какие у них достоинства и недостатки?

6. Опишите основной принцип работы металлодетекторов на основе баланса индукции. Какие у них достоинства и недостатки?

7. Опишите основные характеристики и требования, предъявляемые к ручным досмотровым металлодетекторам.
