Сушка бумажной изоляции.

_{Увлажнение}

Влага уменьшает электрические характеристики бумаги, _V уменьшается, tg увеличивается, практически не изменяется. Влага вызывает кристаллизацию канифоли пропиточном составе (изменяется объём и возникают пустоты, в которых может возникнуть поляризация и старение изоляции )

В лага влияет на приращение tg ( tg )

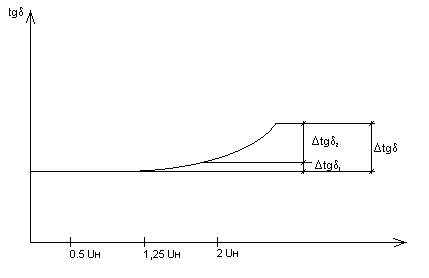

Рис.25 Влияние влаги на приращение tg ( tg ).

Назначение операции: Удалить влагу из бумаги, чтобы увеличить долговечность кабеля и исходные параметры.

Влажность, до которой необходимо высушить:

0,5 – 0,2 %, до 35 кВ включительно.

Меньше 0,1 %, 110 кВ и выше.

Бумага является каллойдным, волокнистым материалом ( 95% из целлюлозы )

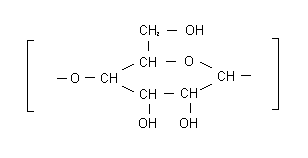

Целлюлоза из звеньев.

у чистой целлюлозы 6,8 – сильно полярная.

Наличие группы ОН говорит о родстве вещества с Н₂О и как следствие, высокая гидростойкость бумаги.

В лажность бумаги говорит зависит от влажности воздуха ().

_Б = отношение массы влаги к массе бумаги и влаги.

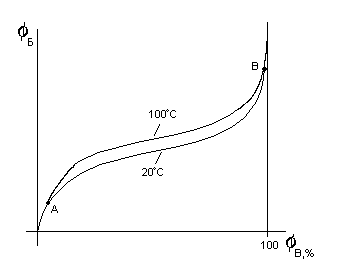

Рис.26 Зависимость влажности бумаги от влажности воздуха

Положение кривой зависит от способа достижения влажности.

Сушка – десорбция.

Влажность бумаги зависит от Т.

_В = 100%, _Б = 33%

Сложный характер кривой объясняется различными формами связи влаги с материалом при различной _В. Форма связи может быть химической, физико-химической и физико-механической.

К физико-химической форме относится гидратная вода, которая находится в материале в строгом соотношении с молекулами материала. При её удаление нарушается структура материала, поэтому её не удаляют. Форма связи адсорбционная и осмотическая.

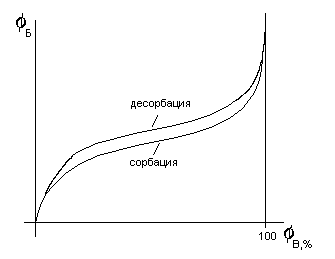

Рис.27 Сушка – десорбация.

Адсорбционная.

Н а границе раздела возникает силовое поле за счёт некомпенсированных связей молекул вещества.

Рис.28 Адсорбционно связанная влага.

Молекулы образуют мономолекулярный слой, при его образовании выделяется тепло (связь между молекулами вещества сильная). При образовании второго слоя – тепло незначительное и далее уже не выделяется. Такой же слой образуется внутри материала (в порах). Пористость бумаги высокая.

Точка А соответствует образованию мономолекулярного слоя на внешней поверхности и поверхности полимеров.

_В = 10%, _Б = 3% (т. А)

у такой бумаги меньше чем у обычной и контроль по ёмкости вести нельзя.

Т _{замерзания} = -11С

Далее молекулы Н₂О проникают между волокнами. Происходит набухание, и размеры увеличиваются. При _В = 80 - 90% действует другой механизм увлажнения ( т.В ).

Конденсация влаги происходит, когда влажность высокая, температура низкая.

,

- масса влаги находящейся в воздухе.

- масса насыщенного воздуха при данной температуре.

- парциальное давление воздуха

- давление насыщенного пара (зависит то Т )

За счёт этой разницы и происходит конденсация.

К физико-механической форме относится влагосмачивание.

Для удаления адсорбционно-связанной влаги нужно затратить больше энергии, чем при простом испарении.
