5.3 Планы перекрытий и покрытий

Перекрытием называется конструкция, разделяющая здание на этажи. В зависимости от расположения перекрытия могут быть надподвальными (между подвалом и первым этажом), междуэтажными и чердачными (между чердаком и верхним этажом здания). Перекрытия воспринимают и передают на стены и колонны здания различные нагрузки: от строительных конструкций, расположенных на перекрытиях, оборудования, людей, находящихся в здании и т.д. Перекрытия придают зданию пространственную жесткость.

Конструкции перекрытий и покрытий, как правило, собирают из изделий заводского изготовления: балок, железобетонных плит и панелей, деревянных щитов и т.п., монтаж которых осуществляют по планам перекрытий и покрытий.

На планах перекрытий и покрытий тонкими сплошными линиями показывают конструктивный остов здания: несущие стены, колонны, прогоны, координационные оси здания; в жилых зданиях показывают оси секций. Контуры элементов перекрытий или покрытий: балок, щитов, плит на планах обводят сплошной основной толстой линией.

На планах перекрытий и покрытий ставят размеры: между координационными осями балок с привязкой этих размеров к осям. В необходимых случаях указывают размеры отдельных элементов конструкций перекрытия: ширину заделки по месту, отверстий, каналов.

На планах перекрытий и покрытий дают ссылки на конструктивные узлы, изображаемые на том же месте или на других листах проекта.

План перекрытий и покрытий обычно дополняют спецификациями деревянных, металлических и железобетонных элементов, входящих в конструкцию данного перекрытия, а также техническими указаниями.

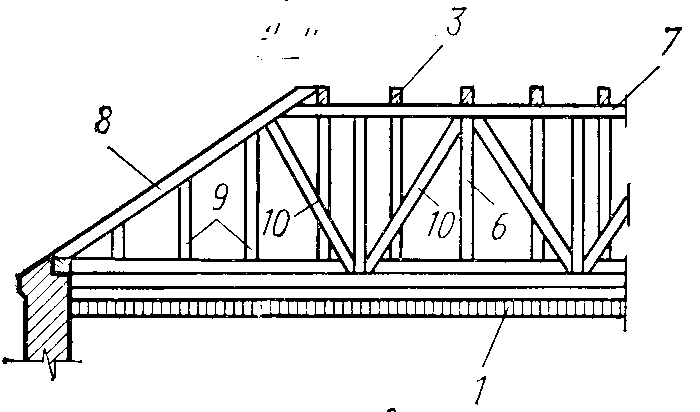

Рисунок 44 – Элемент деревянного чердачного перекрытия

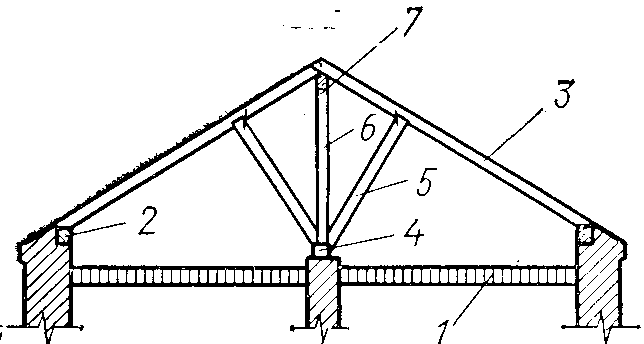

Рисунок 45 – Разрез чердачного перекрытия

5.4 План стропил и крыш

Крышей называется верхняя ограждающая конструкция здания, защищающая его от атмосферных осадков и солнечного излучения. Верхний водонепроницаемый слой крыши называется кровлей. Для устройства кровли используют листовой металл, асбестоцементные плитки и листы, черепицу, рулонные материалы и другие кровельные материалы.

По конструкции крыши могут быть чердачные, состоящие из кровли и обрешетки, или сплошного настила, который опирается .на несущую часть крыши- стропила или стропильные фермы. Устройство стропил или стропильных ферм показывают на отдельных чертежах - планах и разрезах стропил. Чердачные крыши обычно делают скатными . он имеют уклон, величина которого зависит от материала кровли, от конструктивных особенностей здания и от района строительства.

К рыши могут быть и бесчердачные. Они имеют, как правило, незначительный уклон. В этом случае крыша и чердачное перекрытие совмещены в одну конструкцию, которую называют покрытием. Бесчердачные покрытия нашли широкое применение в производственных, сельскохозяйственных зданиях. Они экономичнее чердачных крыш, поэтому применяются в некоторых случаях и для жилых и для общественных зданий. На плане стропил (рисунок 45) толстой сплошной линией выделяют элементы стропил: стропильные ноги, ригели, подкосы, прогоны, стойки и т.д. Контуры стен при этом изображают сплошной линией, а контуры кровли – штриховкой.

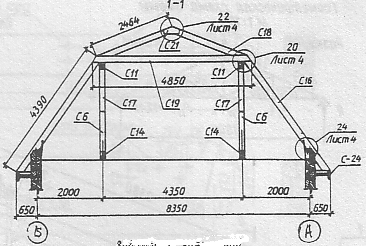

Рисунок 47 - Разрез стропил

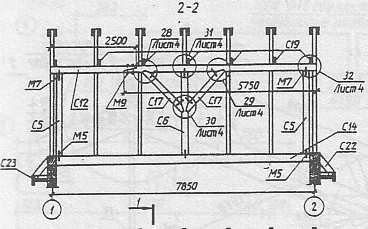

Р исунок 48 – Разрез стропил

Р исунок 49 – Разрез стропил

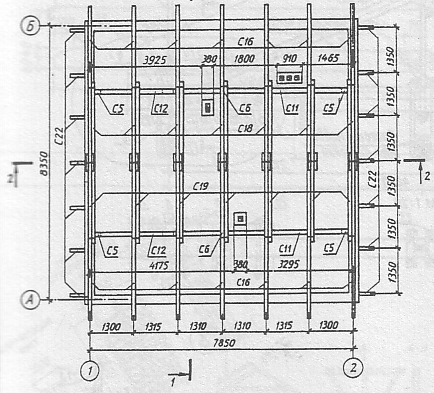

Рисунок 50 – План стропил

Таблица 18 – Ведомость элементов

Марка	Наименование марки	Сечение		Длина,мм	Кол-во,шт	Объем,м3	3 / 0
		Толщина,мм	Ширина,мм
С-16	Стропильная нога	60	140	4390	14	0,518	По 6-8
С-18	Стропильная нога	60	140	2454	14	0,280
С-19	Затяжка	60	140	4850	7	0,280
С-17	Подкос	100	150	1450	4	0,082
С-21	Накладка	40	120	440	14	0,028
С-14	Прогон нижний	100	150	8050	2	0,280
С-11	Прогон верхний	100	150	5750	2	0,172
С-12	Прогон верхний	100	150	3300	2	0,099
С-6	Стойка	100	150	2540	2	0,075
С-5	Стойка	100	150	2540	4	0,150
С-22	Кобылки	40	140	680	14	0,042
С-23	Кобылки	40	140	500	14	0,039
С-24	Обвязка	40	140	4200	4	0,094
М-5	Скобы		12	300	26	2,76кг
М-7	Скобы		8	150	14	2,82кг
М-9	Болты М-12		12	200	4	0,88кг
1 5	9 0	1 5	1 5	2 0	1 0	2 0
1 85

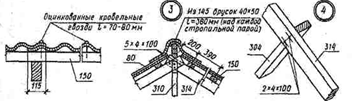

Р исунок 51- Узлы

Рисунок 52 -Узлы

Таблица 19 – Ведомость элементов

Поз.	Наименование	Сечение, мм	Длина	Количество
314	Стропильная нога	50x100	3760	52
310	Стойка под стропила	50x100	1940	24
304	Подкос	50x100	1730	46
414	Кобылка	44x94	800	52
171	Ветровая связь	50x80	3850	14
104	Стойка фронтона	50x80	1900	12
150	Обрешетка	40x50	3240	127
222	Полувалик по фронтонам	22x22	1770	54
430	Лобовая доска	74x166	4650	4
235	Доска по карнизному свесу	22x94	4235	12
515	Блок окна фронтона	74x514	874	2

На плане стропил указывают размеры между осями стропильных ног, координационные оси здания и расстояния между ними, привязку крайних стропильных ног к координационным осям.

Помимо плана стропил обычно дают продольный и поперечный разрезы стропил (рисунок 45). На этих чертежах обозначают позиции деталей стропил и дают ссылки на конструктивные узлы, показывают отметки наиболее характерных уровней. При необходимости дают конструктивные узлы с указанием всех элементов, деталей и максимум размеров.

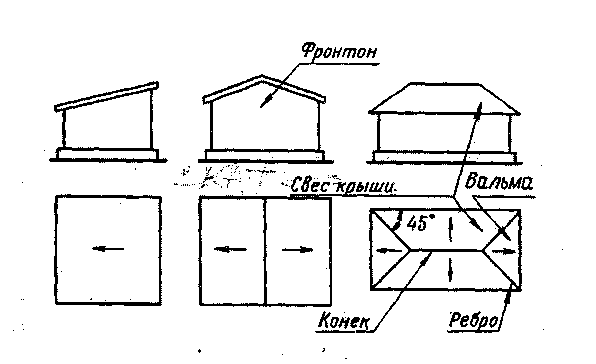

Н а плане крыши показывают линии пересечения скатов, которые имеют названия: конек, ребро, ендова (рисунок 53)

Рисунок 53 - Планы крыши

Если скаты крыши имеют одинаковый уклон, то линии их пересечения проецируются на плане в виде биссектрис углов между скатами крыши. Если здание состоит из нескольких объемов, то (при построении плана крыши) план делят на ряд прямоугольников (рисунок 54а)

Рисунок 54 - План крыши сложной формы

Из всех выступающих и входящих углов проводят биссектрисы, в данном случае линии, идущие под углом 45°. По точкам пересечения биссектрис, не разделяющие двух различных скатов, а лежащие в плоскости одного и того же ската крыши, убирают.

В окончательном виде план крыши показан на рисунке 546.

Если скаты крыши расположены в разных уровнях, то для построения плана крыши необходимо пользоваться чертежами фасадов здания, так как в зависимости от формы фасада меняется план крыши (рисунок 55).

Рисунок 55 - План крыши со скатами в разных уровнях

На рисунке 55 приведены 2 здания, имеющие одинаковые очертания в плане, но различные фасады, а следовательно, и различные планы крыши.

На планах крыш производственных зданий показывают парапеты, фонари (проемы, предназначенные для освещения и вентиляции - аэрации зданий), воронки и желоба внутреннего или наружного водоотвода, выходы на крышу, слуховые окна, трубы, дефлекторы (вентиляционные устройства), размещенные на крыши металлические ограждения, пожарные лестницы, лифтовые и вентиляционные шахты.

На планах крыш многопролетных производственных здании, имеющих световые и аэрационные фонари, показывают профиль крыши, используя для этого наложенное сечение, которое совмещают с планом путем поворота его справа налево или снизу вверх. Сечение обводят сплошной основной линией со штриховкой. На сечении показывают направление и величину уклона кровли (рисунок 56).

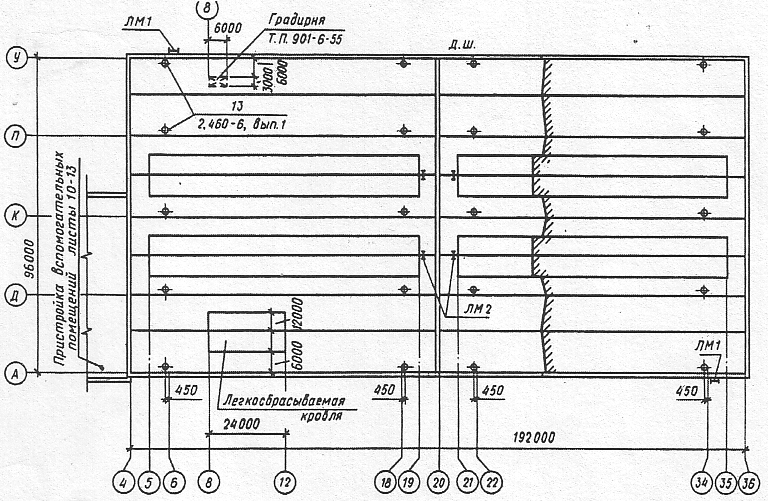

Рисунок 56 – План крыши производственного здания

Рисунок 56 – План крыши производственного здания

На плане крыш показывают:

Крайние координационные оси и расстояния между ними; Координационные оси у деформационных швов, в местах перепада высот и выступов в плане, у водосточных воронок и торцов фонарей.
