5 Чертежи конструкций гражданских зданий

Имеется ряд различных по содержанию и оформлению чертежей, которые называются планами: генеральные планы, планы фундаментов, этажей, междуэтажных и чердачных перекрытий, стропил, крыш, фасадами, разрезами

5.1 Чертежи фундаментов

Фундаментом называется подземная часть здания, предназначенная для восприятия всех нагрузок от здания и передачи их на его основание. Поверхность, ограничивающая фундамент снизу, называется подошвой фундамента. Плоскость, которая ограничивает фундамент сверху, называется его обрезом.

Планом фундамента принято называть разрез здания мнимой горизонтальной плоскостью на уровне фундаментных плит или обреза фундамента. Масштаб плана фундаментов зависит от размеров и конструктивных особенностей здания и принимается 1:100 или 1:200.

Вычерчивание плана фундаментов начинают с координационных осей. Затем на план наносят контуры фундаментов под наружные и внутренние стены, колонны. Контур фундаментов обводят сплошной линией толщиной 8= 0,6- 1 мм.

Фундаменты заглубляют в грунт на определённое расчётом расстояние, которое называется глубиной заложения. В зависимости от рельефа строительной площадки и конструктивных особенностей здания отдельные участки фундаментов могут иметь различную глубину заложения. Меняется глубина заложения не плавно, а уступами (ступенями), высота которых 30-60 см. глубину заложения фундаментов (уровень подошвы фундамента) показывают отметкой. •

На плане фундаментов показывают:

•размеры между координационными осями; •размеры между крайними осями; • ширину фундаментов по подошве и обрезу; •к координационным осям размерами привязывают элементы фундаментов, фундаменты отдельно стоящих столбов.

Для выявления конструкций фундаментов в местах, требующих пояснения, выполняют разрезы и сечения. Разрезы и сечения обычно вычерчивают в более крупном масштабе, чем план фундаментов.

План фундамента представлен на рисунке 34, разрез подземной части здания - на рисунке 35, а сечение фундамента - на рисунке 36.

Р исунок 34 - План фундамента

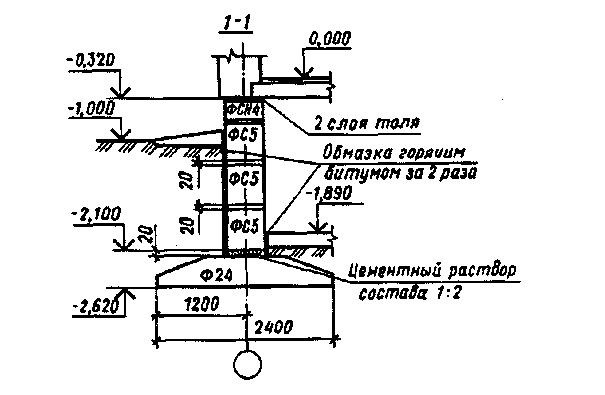

Р исунок 36 - Сечение сборного фундамента

На разрезах и сечениях кроме конструкций фундаментов показывают стены и перекрытия подвала или технического подполья, отмечают утолщённой сплошной линией поверхности, на которые наносят гидроизоляцию, изображают отмостку зданий, приводят марки конструктивных элементов сборных фундаментов, стен, перекрытий, лестниц и т. п., дают ссылки на конструктивные узлы, указывают необходимые размеры и отметки уровня полов, площадок, земли, подошвы фундаментов, гидроизоляции и другие данные.

5.2 Планы этажей

Планом этажа называют разрез здания мнимой горизонтальной плоскостью, расположенной на уровне 1/3 высоты изображаемого этажа или на расстоянии 1 м от уровня пола. В этом уровне обычно располагаются оконные и дверные проёмы, которые таким образом попадают в разрез.

В наименованиях чертежей планов этажей указывают номер изображаемого этажа или отметку чистого пола. Например, «План 4 этажа» или «План на отм. 0.000».

Если план этажа вычерчен не полностью, то в наименовании указывают крайние координационные оси, ограничивающие изображаемый участок плана, например «План 2 этажа между осями 8 -15».

Элементы конструкций и оборудования зданий изображают на планах этажей в соответствии с «Условными изображениями элементов зданий, сооружений и конструкций». Некоторые из этих изображений и обозначений приведены в таблице 15 и 16.

Таблица 15 – Условные изображения элементов зданий и сооружений

Наименование


Для планов

Для разрезов

Стена,перегородка

Перегородка:

Сборная щитовая

-

Из стеклоблоков

Кабины душевые

Кабины (уборные, личной гигиены и др)

-в масштабе: до 1:200 и мельче

-крупнее 1:200

Продолжение таблицы 15

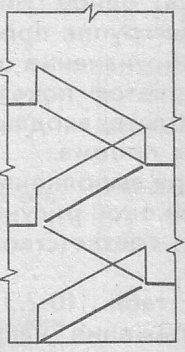

Лестница:

Верхний марш

Д ля архитектурно-строительных чертежей в масштабе 1:100 и мельче

Для схем расположения элементов сборных конструкций

Промежуточные марши

Нижний марш

Пандус

Продолжение таблицы 15

-Трубы (кроме заводских и кательных), шахты и каналы при изображений в М1:200 независимо от функционального назначения

-Трубы (кроме заводских и кательных), шахты и каналы при изображений в М1:50 и М1:100:

дымоход (твердое топливо)

дымоход (жидкое топливо)

канал для вытяжки отходящих газов от газовых приборов

Вентиляцион

ные шахты и каналы

Дымоходы, вентиляционные шахты и каналы, изогнутые и спеременным сечением:

дымоходы изогнутые

Продолжение таблицы 15

дымоходы, каналы с ответвлением

Сборная часть вентиляционной шахты с переменным сечением

Таблица 16 - Условные графические изображения открывания окон на фасаде и дверей на плане

Наименование


Переплет одинарный и спаренный с боковым подвесом:

Открывающиеся наружу

Открывающиеся внутрь помещения

Переплет одинарный и спаренный с верхним подвесом:

Открывающиеся наружу

Открывающиеся внутрь помещения

Переплет одинарный и спаренный со средним подвесом:

горизонтальный

Продолжение таблицы 16

вертикальный

Переплет одинарный и спаренный

С подъемом

раздвижной

Перплет глухой или без обозначения открывания

Переплет двойной с верхним подвесом, открывающийся:

В разные стороны

наружу

внутрь помещения

Продолжение таблицы 16

Переплет двойной с боковым подвесом, открывающийся:

В разные стороны

наружу

Внутрь помещения

Переплет двойной с верхним и нижним подвесом элементов, открывающихся в разные стороны

Дверь (ворота) однопольная в проеме без четвертей:

левая

правая

Продолжение таблицы 16

Дверь (ворота) двупольная в проеме без четвертей

Дверь (ворота распашные) складчатая в проеме без четвертей

Дверь (ворота) однопольная в проеме с четвертями:

правая

левая

Дверь (ворота) двупольная в проеме с четвертями

Дверь однопольная с качающимся полотном

Дверь (ворота) откатная однопольная

Дверь (ворота) раздвижная двупольная

Дверь (ворота) подъемная

Дверь вращающаяся

Планы этажей чертят в масштабе 1:200, 1:400, 1:500. При большой насыщенности чертежа применяют более крупные масштабы - 1:50, 1:100 или выполняют в тех же масштабах фрагменты планов.

Длинная сторона плана должна быть расположена параллельно длинной стороне листа. Принятое на листе положение плана этажа здания, обозначение его координационных осей должны быть одинаковыми во всех комплектах рабочих чертежей данного объекта.

Если здание многоэтажное, а на листе изображено несколько планов этажей, то их располагают в порядке возрастания нумерации этажей снизу вверх или слева направо.

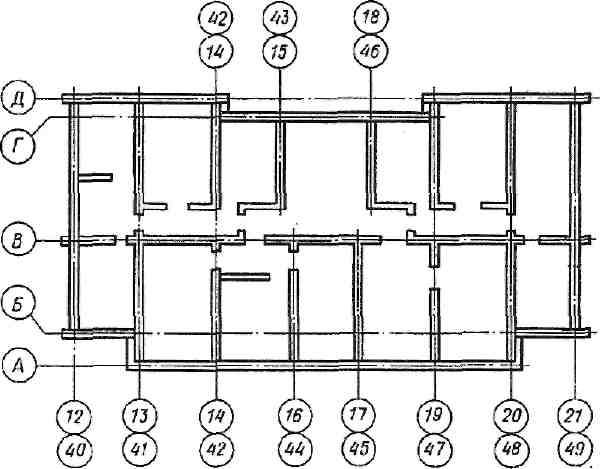

П овторяющиеся планы секций зданий вычерчивают один раз с нанесением обозначений совмещённых осей здания, как это показано на рисунке 37.

Рисунок 37 - Повторяющиеся планы секций зданий

Совмещённым изображениям присваивают наименования по типу «План 2, 4, 8, 10 этажей между осями 12-21 и 40 — 49».

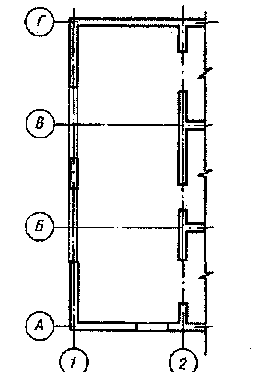

Если планы этажей многоэтажных зданий имеют незначительные отличия друг от друга, то полностью выполняют план одного из них, например план 2 этажа, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана этажа, изображенного полностью. Под наименованием частично изображённого плана делают запись - «Остальное - см. план ...», и далее следует наименование полностью изображённого плана (рисунок 38).

План 3 этажа остальное – см.план 2 этажа

Рисунок 38 - Частично изображённый план

Если план этажа здания не помещается на листе принятого формата, то допускается вычерчивать его отдельными участками, размещая их на отдельных листах. В этом случае на каждом листе, где показан участок плана, приводят в мелком масштабе схематический план всего этажа с основными координационными осями, а изображённый на данном листе участок плана на схеме показывают штриховкой (рисунок 39).

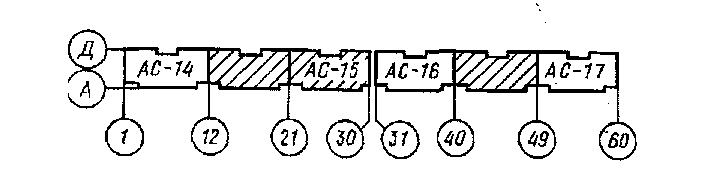

Рисунок 39 - Схема плана многосекционного жилого дома

По плану этажа можно судить о форме и размерах здания в плане, о размере, форме и взаимном расположении помещений данного этажа, о размерах и расположении отдельных конструктивных элементов здания: капитальных наружных и внутренних стенах, колоннах, перегородках, лестницах, дверных и оконных проёмах и т.п.

На планах этажей, выполненных в масштабах 1:500 или 1:100, показывают санитарно-техническое оборудование зданий: ванны, душевые кабины, унитазы, умывальники. В жилых зданиях на планах этажей иногда указывают расстановку мебели, показывая её тонкими сплошными линиями.

Строительные конструкции, расположенные выше мнимой горизонтальной секущей плоскости (площадки, антресоли и т.п.), на планах этажей показывают схематично штрихпунктирной линией с двумя точками.

На планах этажей наносят:

  • координационные оси здания;

  • указывают расстояния между координационными осями;

  • размеры пролётов здания и его габаритные размеры -расстояния между крайними осями.

Обычно внутри плана этажа координационные оси полностью не проводят, показывают их в местах пересечения с внутренними рядами колонн.

К координационным осям размерами «привязывают» положение капитальных стен здания, колонн, перегородок и других элементов здания, изображаемых на плане этажа.

Относительно капитальных стен и колонн здания координационные оси должны занимать определенное строительными нормами и правилами положение. Например, координационные оси внутренних стен и колонн совпадают с их геометрической осью. Если толщину внутренних стен или колонн принять равной «Ь», то грань их будет отстоять от координационной оси на расстоянии «Ъ/2» (рисунок 40).

Р исунок 40 - Привязка несущих конструкций к координационным осям

В наружных несущих стенах, на которые опираются конструкции перекрытий или покрытий здания, внутренняя грань располагается на расстоянии «а» (от внутренней грани стены до координационной оси), равном «Ъ/2» от координационной оси. Например, если толщина внутренней несущей стены 40 см, то «а» составит 20 см.

В самонесущих, не воспринимающих нагрузку от перекрытий и навесных, передающих свой вес на каркас здания, стенах применяют так называемую нулевую привязку, координационную ось совмещают с внутренней гранью стены (на рисунке 26 это стена по оси 1).

Если полы в помещениях данного этажа имеют уклоны или различные отметки, то на планах указывают направление и величину уклона полов и отметки участков пола, расположенных на разных уровнях.

На планах этажей в нижнем правом углу помещения указывают его площадь в м2. Цифры, показывающие площадь, подчеркивают сплошной тонкой линией и пишут шрифтом на номер крупнее, чем шрифт размерных чисел.

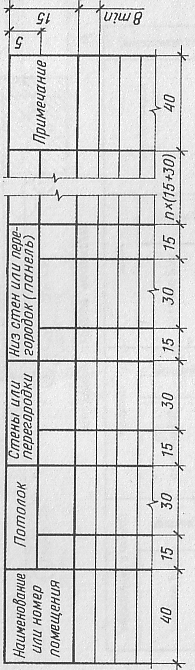

Наименование помещений, их площади можно указывать не плане, а в экспликации помещений, форма этой таблицы приведена ниже.

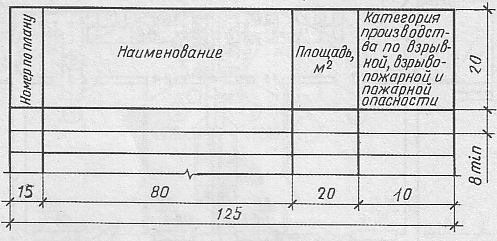

Т аблица 8 - Экспликация помещений

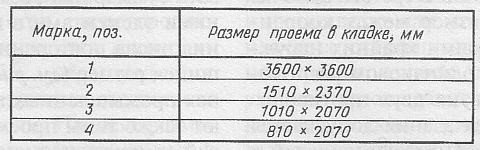

Т аблица 9 – Ведомость проемов дверей и ворот

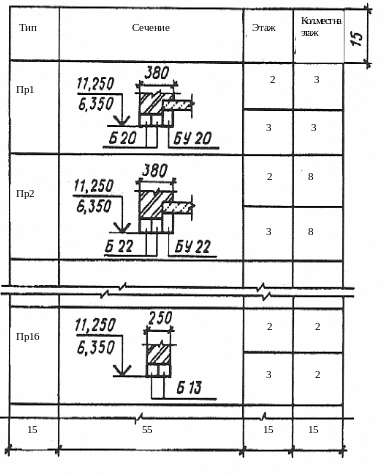

Т аблица 10 – Ведомость перемычек

Т аблица 12 – Прием заполнения ведомости проемов дверей и окон

В этом случае номера помещений по экспликации указывают на плане в кружках диаметром 7-8 мм.

Принятая на плане этажа нумерация помещений должна сохраняться на всех чертежах данного и других комплектов рабочих чертежей объекта. Наименования указывать не следует, если назначение помещения понятно без поясняющих надписей (коридор, санитарный узел).

Для жилых и общественных зданий графу «Категория производства по взрывной, взрывопожарной и пожарной опасности» исключают.

На планах жилых зданий помимо площади отдельных помещений указывают жилую и полезную площади квартир. Цифры, показывающие площадь, пишут в виде дроби, в числителе которой показывают жилую площадь, а в знаменателе - полезную.

На планах этажей приводятся марки и позиции различных элементов зданий (тип заполнения проёмов, марки сборных перегородок, лестничных маршей, перемычек). Даются ссылки на фрагменты и узлы. Сечение перемычек и их тип показывают в ведомости перемычек, которую помещают на том же листе. Форма такой ведомости приводится в таблице 13.

Таблица 13 – Ведомость перемычек

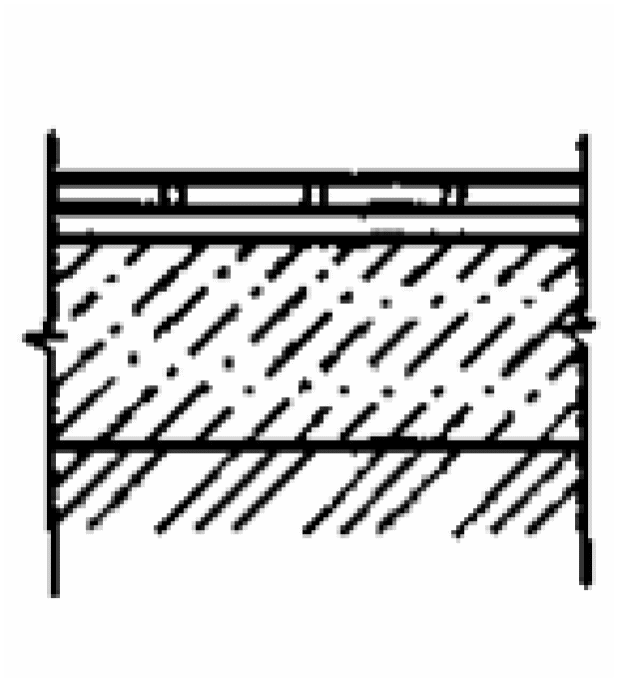

Таблица 14 - Пример выполнения экспликации полов

Наимено-вание или номер помещения по проекту

Тип пола по проекту

Схема пола или номер узла по серии

Элементы пола и их толщина

Пло-

щадь пола,м2

1; 5; 9

1

Покрытие – плитка керамическ4ая по ГОСТ 6787-69 -13мм

Заполнение швов -цементно-песчаный раствор - М100

Прослойка-цементно-песчаный раствор М100 -15мм

Подстилающий слой – бетон М100 – 120мм

Основание– уплотненный грунт с плотностью скелета до 1,6т/м3 с втрамбованным в него слоем щебня или гравия крупностью 40-60мм толщиной – 100мм

480

2; 8

2

Покрытие – доски по ГОСТ 862.4-77 – 29мм

156

Жилые комнаты

3

Покрытие – паркетные щиты по ГОСТ 862.4-77

2300

Условные изображения элементов зданий и санитарно - технического оборудования зданий вычерчивают в масштабе чертежа. При вычерчивании планов зданий могут изображаться элементы, не предусмотренные указанными стандартами. В этом случае условные изображения и обозначения таких элементов должны на чертежах сопровождаться пояснениями.

Следует иметь в виду, что некоторые условные изображения зависят от масштаба чертежа. Так, например, на чертежах, выполненных в масштабах 1:200 и мельче, допускается перегородки всех видов изображать одной сплошной основной линией, а оконные проёмы без четвертей. В кабинах уборных, начерченных в масштабе 1:100 и крупнее, изображают санитарные приборы. На изображениях пандуса и лестниц указываются стрелки. Стрелка, изображённая на пандусе, показывает направление спуска, а стрелка на изображении лестницы указывает направление подъёма марша.

На планах зданий неиндустриального изготовления размеры рекомендуется наносить в следующем порядке: по наружному контуру плана, начиная от стены, показывают размеры простенков, оконных и дверных проёмов. Для проёмов с четвертями размеры показывают по наружной стороне стены, затем указывают расстояния между координационными осями и расстояния между крайними осями.

Внутри здания показывают размеры помещений в свету, толщину стен и перегородок, размеры дверных проёмов, шкафов и других элементов, изображённых на плане. Перечисленные элементы привязывают размерами к координационным осям или к другим конструктивным элементам здания - колоннам, перегородкам и т.п.

На планах этажей зданий индустриального изготовления указывают только те размеры, которые необходимы при монтаже здания: размеры, определяющие положение конструктивных элементов здания, величину нормируемых зазоров, швов и т.п. Размеры элементов, которые поступают на строительную площадку в готовом виде (оконные и дверные блоки, санитарно - технические приборы и т.п.), на планах этажей не обозначают.
