3 Правила маркировки осей и наименование строительных чертежей

Изображаемые на строительных чертежах объекты представляют собой сложный комплекс объемно- планировочных и конструктивных элементов.

Все эти элементы должны в пространстве строго определенное место в соответствии с их назначением, а чертежи этих элементов в свою очередь должны быть взаимоувязано. Для этого на строительные чертежи наносят обычно большое число различных буквенных обозначений (марок чертежей, осей, элементов строительных конструкций), ссылок на другие чертежи, надписей, поясняющих на каких листах проекта изображены соответствующие элементы или узлы конструкций и т.п.

Координационные оси на чертежах планов, фасадов, разрезов, их фрагментов, узлов и элементов конструкций наносят штрих пунктирной линией. Каждое отдельное здание или сооружение должно иметь самостоятельную систему обозначения (маркировку) осей.

Марки осей помещают в кружках, диаметр которых зависит от масштаба чертежа: для чертежей, выполняемых в масштабе 1:400 и мельче диаметр кружка принимают 6 мм, для чертежа более крупного масштаба -до 12 мм.

Оси маркируются арабскими цифрами (по длинной стороне здания) и прописными буквами русского алфавита (по короткой стороне здания). Если для маркировки осей не хватает маркировку продолжают удвоенными буквами, например АА, ББ, ВВ ит.д.

П оследовательность маркировки осей принимают направо и снизу вверх (рисунок 22)

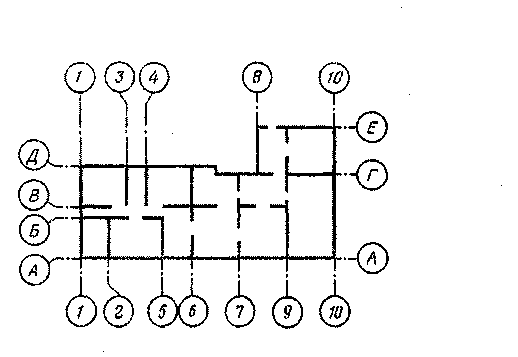

Рисунок 22 - Маркировка осей на плане здания

Размер шрифта для маркировки координационных осей должен быть на один - два номера больше, чем размер шрифта, которым наносят размеры на данном листе.

Если план здания симметричный, то марки осей располагают по нижней и левой его стороне. Если расположение осей противоположных сторон плана не совпадает, то в местах расхождения координационных осей их маркировку выносят дополнительно по правой и верхней сторонам плана. Если между осями основных несущих конструкций, размещают какие-либо дополнительные конструкции, то допускается обозначать их координационные б оси. Дополнительные оси обозначают в виде дроби (например/1,Б/2,) как показано на рисунке 23.

Рисунок 23 - Обозначение дополнительных осей

В числителе дроби указывают обозначения предшествующей координационной оси, а в знаменателе - порядковый номер дополнительной оси в пределах участка между смежными основными координационными осями.

Для зданий (сооружений) криволинейной (круглой) формы допускается полярная система обозначения координационных осей (рисунок 24)

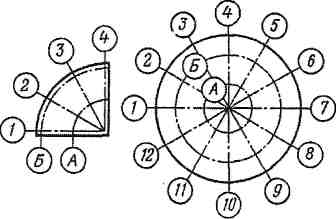

Рисунок 24 - Обозначение осей здания круглой формы

В этом случае оси проводят по окружностям, их обозначают буквами в направлении от центра к периферии. Оси проводят по радиусам, их обозначают цифрами по часовой стрелке

Д ля маркировки координационных осей блок - секций жилых зданий применяют дополнительный буквенный индекс «С» (рисунок 25)

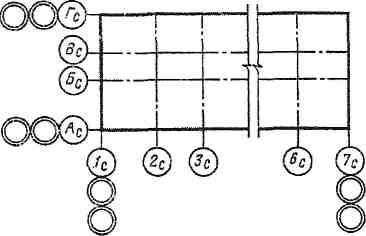

Рисунок 25 - Маркировка осей жилой блок - секции

Ж илых здания компонуют из блок - секций, в результате чего они имеют довольно сложную форму в плане. В этих случаях, как правило, обозначают только крайние координационные оси блок - секций, марки которых помещают в двойных кружках. При этом повторяющимся буквенным осям присваивают дополнительно цифровой индекс (АьГ] или Аг,Г 2 на рисунке 26)

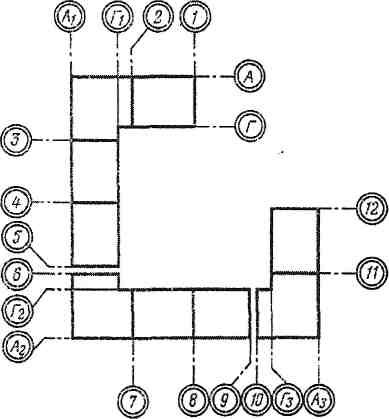

Рисунок 26 - Маркировки осей многосекционного жилого дома

сложной конфигурации
