2 Нанесение размеров на строительных чертежах
Размеры указывают на чертежах, в таблицах (например, в различных ведомостях, экспликация и т.п.) пояснительных надписях, а также в примечаниях к чертежам, на выносках.
Независимо от точности и масштаба изображения о размере и взаимном расположении элементов изображаемого на чертеже предмета или его частей судят по размерным числам.
Общее число размеров на чертеже должно быть минимальным, но достаточным.
Линейные размеры на чертежах, как правило, дают в миллиметрах без указания единиц измерения.
Отметки уровней на чертежах указывают в метрах с точностью до трех десятичных после запятой без обозначения единицы измерения. Угловые размеры указывают в градусах с обозначением единицы измерения.
Размеры наносят при помощи размерных чисел, размерных и выносных линий, как правило, размеры проставляют вне контура.
Р
азмерные
линии проводят тонкой сплошной линией.
На строительных
чертежах их принято ограничивать
засечками. Засечки – это короткие
штрихи длиной от 2 до 4 мм, проводимые с
наклоном вправо под углом 45° к размерной
линии. Толщина линии засечки та же, что
и толщина сплошной основной линии,
принятой на данном чертеже. Выносная
линия может выступать за размерную на
1-5 мм. При недостатке места для засечек
на размерных линиях, представляющих
собой замкнутую цепочку, засечки
допускается заменять точками.

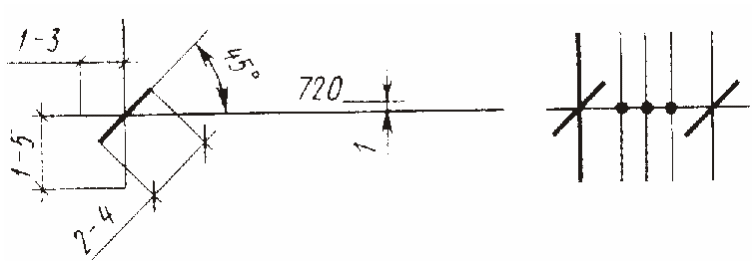

Рисунок 13 – Изображение засечек
В этом случае размерную линию продолжают за ограничивающую ее линию на 1-3 мм.
Размерные линии проводят параллельно измеряемым прямолинейным отрезкам, а при нанесении размера отрезка дуги окружности размерные линии проводят концентрично дуге.
Размерные линии угла проводят с центром в вершине измеряемого угла.
Расстояния между параллельными размерными линиями должно быть 7 мм, а между размерной и контурном чертежа - не менее 10 мм, обычно 14-20 мм
Выносные линии позволяют наносить размеры за пределами изображения предмета. Их проводят тонкой сплошной линией в виде прямой или дуги окружности, выступающей за размерную линию на 1-5 мм. Выносные линии составляют угол 90° с размерной линией.
На строительных чертежах и в случаях, когда выносная линия является продолжением контуры допускается оставлять зазор между выносной линией и линией, от которой она проведена.
П
ри
наличии в изображении ряда одинаковых
элементов, расположенных на равных
расстояниях друг от друга (например,
осей колонн), размеры между ними
проставляют только в начале и в конце
ряда (рисунок 13), а на
ниже расположенной размерной линии
указывают суммарный размер между
крайними элементами в виде произведения
числа повторений на повторяющийся
размер.
Рисунок 14 – Наружные размеры при наличии ряда одинаковых элементов
Размерную линию на строительных чертежах ограничивают стрелками в том случае, когда требуется указать диаметр, радиус окружности или угол.
Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах (рисунок 15), показывают расстояние по высоте от уровня поверхности какого-либо элемента конструкции здания, расположенного вблизи планировочной поверхности земли. Этот уровень принимается за нулевой (пол 1 этажа).
Рисунок 15 - Отметки на фасаде
Н
а
фасадах и разрезах отметки проставляют
на выносных линиях или линиях контура.
Знак отметки представляет собой стрелку
с полочкой. При этом стрелку выполняют
основными линиями длиной 2-4 мм,
проведенными под углом 45
к выносной линии или линии контура.
Линию выноски вертикальную или
горизонтальную обводят сплошной тонкой
линией (рисунок 16).
Рисунок 16 - Знак отметки
Размер h рекомендуется принимать от 2 до 6 мм, в зависимости от размеров чертежа. Длина полочки может быть принята следующей:
для шрифта высотой 2,5 мм
при 4 цифрах – 11мм
при 5 цифрах – 15 мм
для шрифта высотой 3,5 мм
при 4 цифрах – 12 мм
при 5 цифрах – 15 мм
при необходимости длину полочки и размер h можно увеличить.
Е
сли
около одного изображения располагаются
друг над другом несколько знаков
уровней, вертикальные линии отметки
рекомендуется размещать на одной
вертикальной прямой, а длину горизонтальной
полочки делать одинаковой (рисунок17)
Рисунок 17 – Отметки на фрагменте разреза здания
Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» - уровень чистого пола;
«
Ур.з.»
- уровень земли (рисунок 18 )
Рисунок 18 – Поясняющие надписи на отметках
На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.
Условная нулевая отметка обозначается: 0,000. Отметка элемента, расположенного ниже нулевой отметки, имеет знак минус (например,-1,200), а расположенного выше – знак плюс (например, +2,700). На планах размерное число отметки наносят в прямоугольнике, контур которого обведен тонкой сплошной линией, или на полке линии – выноски. В этом случае перед размерным числом отметки обязательно ставят знак плюс или минус (рисунок 19).
Рисунок 19 - Отметки уровней на плане

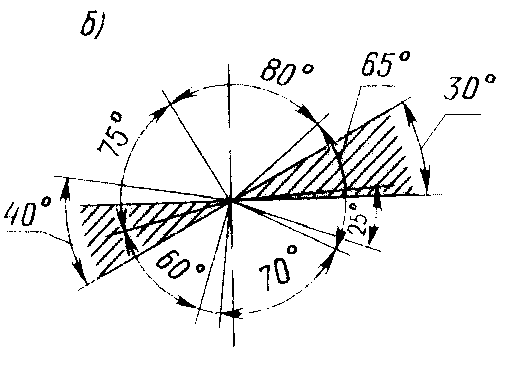

При нанесении размеров углов выносные линии являются продолжением сторон угла. Если нужно показать координаты округления углов или центры скругляющих дуг, то выносные линии проводят от точки пересечения сторон округляемого угла (рисунок 20) или от центров округляющих дуг.
Рисунок 20 - Нанесение размера угла

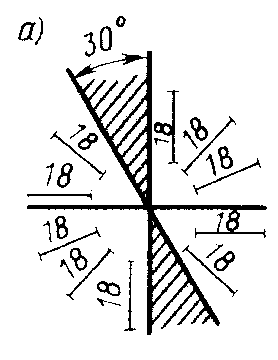

Размерные числа наносят над размерными линиями по возможности ближе к их середине.
В зависимости от наклона размерных линий размерные числа наносят, как
это показано на рисунке 21.
Рисунок 21 - Нанесение размеров
Уклон на строительных чертежах указывают в виде простой дроби (отношения), в виде десятичной дроби с точностью до третьего знака. Перед размерным числом, определяющим уклон, ставят знак, острый угол которого должен быть обращен в сторону наклона обозначаемой линии. На планах направление уклона показывают стрелкой, над которой при необходимости проставляют его значение (рисунок 21)
Рисунок 21 - Обозначение уклона на плане
