6 Генеральный план

На генеральных планах показывают расположение улиц, тротуаров, стоянки транспорта, остановки общественного транспорта, застройку, благоустройство территории и озеленение.

Условные графические обозначения элементов генерального плана даны в таблице 20

Таблица 20 - Условные графические изображения на генеральном плане

Наименование изображения

Условное графическое изображение

Размеры,мм

  1. Здание (сооружение)

а) с указанием отмостки и числа этажей

б) наземное со стенами, не доходящими до уровня земли, навес

в) подземные

г) предусматриваемое к расширению

  1. Проезд, проход в уровне первого этажа здания (сооружения)

  1. Переход (галерея)

  1. Нависающая часть здания

а) без опор

б) на опорах

  1. Вышка, мачта

  1. Автосоянка

Продолжение таблицы 20

  1. Площадка производственная, складская открытая

а) бес покрытия

б) с покрытием

в) с оборудованием

  1. Эстакада крановая

  1. Высокая платформа

  1. Платформа с пандусом и лестницей

  1. Откос

а) неукрепленный

Продолжение таблицы 20

б) укрепленный

в) с бермой и укреплением нижней части

  1. Стенка подпорная

  1. Ограждения барьерного типа (парапет, перила, тумбы) у откосов и опорных стенок

  1. Ограждения территории с воротами

  1. Лестница

  1. Берегоукрепление, оврагоукрепление

  1. Съезд

Замощение плитами правильной формы показывается прямоугольной сеткой линий с крупными или мелкими ячейками. Замощение бетонными плитами рваной формы показывают ячейками неправильной формы. Отдельные пешеходные дорожки могут быть проложены среди газонов в виде цепочки бетонных плит и камней неправильной, рваной формы.

Графическими обозначениями на чертеже четко выявляется характер озеленения (деревья различных пород, газоны, цветники, кустарники стриженные и групповой посадки и т.д.), эти обозначения приведены в таблице 21.

Таблица 21 - Графическое изображение элементов озеленения и благоустройства

Наименование изображения

Условное графическое изображение

Деревья лиственные:

Рядовой посадки

Групповой посадки

Деревья хвойные:

Рядовой посадки

Групповой посадки

Кустарник свободно растущий

Рядовой посадки

Продолжение таблицы 21

Групповой посадки

Газон

Цветник

Бассейн

Если, например, необходимо расположить на территории фруктовый сад, то деревья показывают строгими правильными рядами.

На рисунке 67 приводится детальный чертеж отдельных элементов благоустройства.

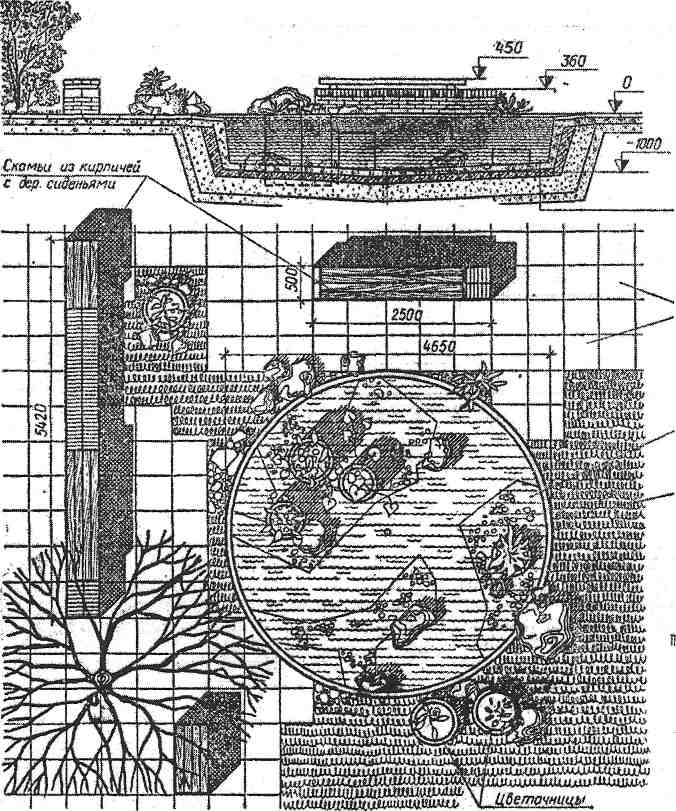

Рисунок 67 - Детальный чертеж благоустройства

На рисунке 67 изображен декоративный бассейн со скамьями и цветочницами, устраиваемый на одной из площадок для отдыха, замощенной бетонными плитами (500x500).

Бассейн круглой формы диаметром 465 см, глубиной 1 метр. Чаша его из армированного бетона и бетонной подготовки. Возле бассейна устраиваются скамьи, выложенные из кирпича, с деревянным покрытием сверху. На площадке устроено также несколько цветочниц, две из них внутри бассейна.

На том же чертеже показано устройство асбоцементной цветочницы. Ее корпус заглублен в грунт на 50 см. На разрезе показаны слои растительного грунта и гравия.

Чертеж оформлен необходимыми размерами и отметками высот.

Условные обозначения на этом чертеже выполнены в значительно более крупном масштабе, нежели на генеральном плане. Они еще, более изобразительны и конкретны. На плане показаны падающие тени, они делают чертеж более наглядным.

На изображенных зданиях на генеральном плане нужно указывать число этажей. В зданиях до 5 этажей их число указывают соответствующим числом точек, проставляемых в левом нижнем углу изображения. Число этажей более 5 указывают цифрами.

На генеральных планах, выполненных в масштабе 1:2000 и мельче, на изображениях зданий не указывают отмостку и дверные проемы, положение дверей обозначают осевыми линиями.

З дания и сооружения, которые по проекту будут разбираться или сноситься, изображают на генеральном плане, как это показано на рисунке 68.

Рисунок 68 - Изображение зданий предназначенных под снос

И зображения зданий и сооружений, подлежащих реконструкции, выделяются штриховкой (рисунок 69), которая на генеральных планах, выполняется в масштабах 1:2000 и 1:5000, наносится с разрывом 1,5-2 мм, а в масштабах 1:500 и 1:1000 наносится с разрывом 2,5-3 мм.

Рисунок 69 - Изображение здания, подлежащего реконструкции

Если на генеральном плане требуется показать очередность строительства зданий, то пользуются условными графическими изображениями, приведенными в таблице 22

Таблица 22 – Условные графические изображения, указывающие очередность осуществления строительства

Размеры, мм

для М 1:2000

Условное графическое изображение

Размеры, мм

для М 1:2000

  1. Жилое здание:

На первую очередь до 5 этажей

Более 5 этажей

На проектный срок

  1. Здания общественного назначения

На первую очередь

На проектный срок

  1. Опорное здание

Очередность застройки территорий, показанных на генеральном плане, определяют с помощью обводки линий контуров проектируемых территорий. Контуры территорий, застраиваемых в первую очередь, обводят сплошной толстой линией (толщиной S), а застраиваемые в последующие очереди - сплошной тонкой линией S/3. Границы существующих территорий показывают так же сплошной тонкой линией, а резервируемые территории обводят штриховой линией толщиной S/3.

Если проектируемая территория имеет удлиненную форму, то длинную ее сторону не генеральном плане рекомендуется располагать вдоль длинной стороны листа. Северная сторона проектируемой территории должна располагаться в верхней части листа с допустимым отклонением на запад или восток в пределах угла 90°. Направление меридиана указывают в левом верхнем углу чертежа стрелкой с буквой «С» у острия.

На чертежи генпланов наносят строительную координатную сетку в виде взаимоперпендикулярных линий (осей), расположенных на расстоянии 10 см друг от друга. За начало координат принимают точку пересечения координатных осей, расположенную в левом нижнем углу чертежа.

Горизонтальные оси строительной координатной сетки принято обозначать буквой «А», а вертикальные - буквой «Б» с цифровыми индексами, соответствующими числу сотен метров от начала координат. Например, горизонтальная ось 0А проходит через начало координат, ось

1А - на расстоянии 200м и т.д. Аналогично вертикальная ось ОБ проходит через начало координат, ось 2Б - на расстоянии 200м от начала координат и т.д.

Для чертежей, выполненных в масштабе 1:500, вводят промежуточные оси через 50м, их обозначают 0А+50; 1А+50 или 0Б+50; 1Б+50 и т.д.

Координаты точек, как и все размеры на чертежах генеральных планов, обозначают в метрах с точностью до второго десятичного знака. Например, точка может иметь координаты 1А+30,00 и 2Б+15,60.

На генеральном плане положение проектируемых зданий и сооружений показывают координатами точек пересечения координатных осей здания или сооружения, расположенных в двух его противоположных углах, если координатные оси здания (сооружения) параллельны осям строительной сетки, как это показано на рисунке 70, где приведен фрагмент генерального плана территории промышленного предприятия.

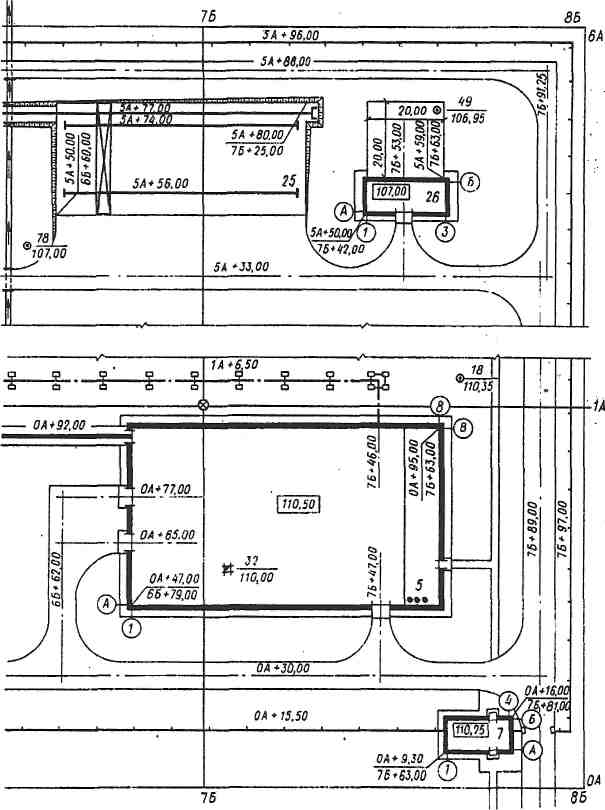

Рисунок 70 – Фрагмент генплана

Точка пересечения осей А и 1 здания №5 имеет координаты ОА+47,00 и 6Б+79,00, а точка пересечения осей В и 8 имеет координаты ОА+95,00 и 7Б+63,00.

Марки координационных осей зданий и сооружений на генеральном плане показывают не полностью, а только в точках (углах здания), координаты которых обозначают на генеральном плане. При простой форме плана здания это левый нижний и правый верхний угол.

Если координатные оси здания или сооружения не параллельны линиям строительной координатной сетки, то указываются координаты точек пересечения координационных осей во всех углах здания или сооружения.

Для сооружений круглой формы указывают координаты центра сооружения и одной характерной точки, расположенной на крайней координационной оси, имеющей форму окружности.

В зданиях показывают также координаты осей ворот. Например, на рисунке 48 изображено здание №5. Оси ворот, расположенных в левой торцевой стене, имеют координаты ОА+77,00 и ОА+65,00, а ворота в стене по оси А имеют координаты 7Б+47,00.

Для линейных сооружений (оград, дорог, железнодорожных путей и т.п.) указывают координату продольной оси сооружения, если она параллельна строительной сетке или координаты начала и конца сооружения.

Допускается выполнять чертежи без нанесения строительной координатной сетки. В этом случае координатные оси зданий и сооружений привязывают размерами к какому-либо разбивочному базису.

На изображениях зданий и сооружений показывают отмостку в системе высот при топографической съемке уровня условно принятого в здании (сооружении) на ноль. Отметки, как и линейные размеры, указывают в метрах с точностью до второго знака.

Линейные углы на чертежах генеральных планов указывают в градусах с точностью до Г.

Для элементов, расположенных наклонно (дорог...) на генеральном плане указывают уклон в тысячных долях, при этом указывают только значащие цифры. Например, уклон 0,015 указывается на чертеже - 15.

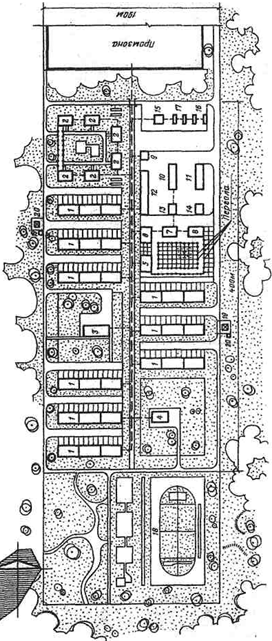

Пример генерального плана поселка транспортных строителей на 500 жителей приведен на рисунке 71.

П оселок временный, здания поселка сборно-разборные, расположены на территории компактно. Тем не менее в поселке имеется комплекс зданий культурно-бытового обслуживания населения : школа, детский сад и ясли, клуб, столовая и т.д.

Изображенные на генеральном плане здания и сооружения нумеруют в соответствии с экспликацией, помещаемой обычно на том же месте. Номера помещают в правом нижнем углу изображения.

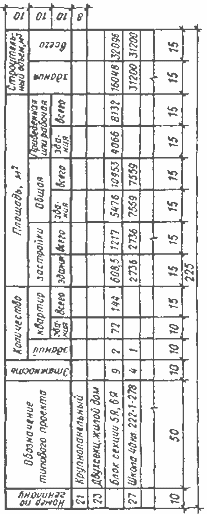

Формы экспликаций приведены на рисунке 65.

Таблица 23– Экспликация зданий и сооружений

Номер по генплану

Наименование

Координаты

16

1

Вспомогательный корпус

5А;1Б

8

2

Производственный корпус

2А;3Б

3

Резервуа для воды вместимостью 5 л3

16А;7Б

1 5

120

50

185

На чертежах генплана необходимо соблюдать условные графические изображения зданий и сооружений.

Таблица 25 - Условные графические изображения зданий и сооружений

Наименование изображения

Условное графическое изображение

Размеры,мм

Здание (сооружение)

а) с указанием отмостки и числа этажей

примечание:

  1. Количество этажей от 2-5 обозначают числом точек.

  2. Количество этажей больше 5 обозначают цифрами

  3. Для чертежей масштабов 1:2000 и мельче отмостка и дверные проемы не показывают (места проемов обозначают осями)

  4. Цифра в правом нижнем углу – номер здания по генплану

б) наземное со стенами, не доходящими до уровня земли, навес

примечание: для чертежей масштабов 1:2000 и мельче показывают только крайние опоры

в) подземные

г) предусматриваемое к расширению

Продолжение таблицы 25

  1. Проезд, проход в уровне первого этажа здания (сооружения)

  1. Переход (галерея)

Примечание: при наличие опор их указывают в масштабе

  1. Нависающая часть здания

а) без опор

б) на опорах

  1. Вышка, мачта

  1. Автосоянка

  1. Площадка производственная, складская открытая

а) бес покрытия

б) с покрытием

в) с оборудованием

Продолжение таблицы 25

  1. Эстакада крановая

  1. Высокая платформа

  1. Платформа с пандусом и лестницей

  1. Откос

а) неукрепленный

б) укрепленный

в) с бермой и укреплением нижней части

  1. Стенка подпорная

  1. Ограждения барьерного типа (парапет, перила, тумбы) у откосов и опорных стенок

Продолжение таблицы 25

  1. Ограждения территории с воротами

  1. Лестница

  1. Берегоукрепление, оврагоукрепление

  1. Съезд

Если генеральный план большой и число номеров, изображенных на нем объектов затруднен, то дается графа «координаты угла квадрата», в которой указывают координаты левого нижнего угла квадрата строительной сетки, внутри которого помещен данный номер здания или сооружения. В графе «примечание» дают ссыпку на лист, где помещен участок плана с данным экспликационным номером, а также ссылки на типовой проект.

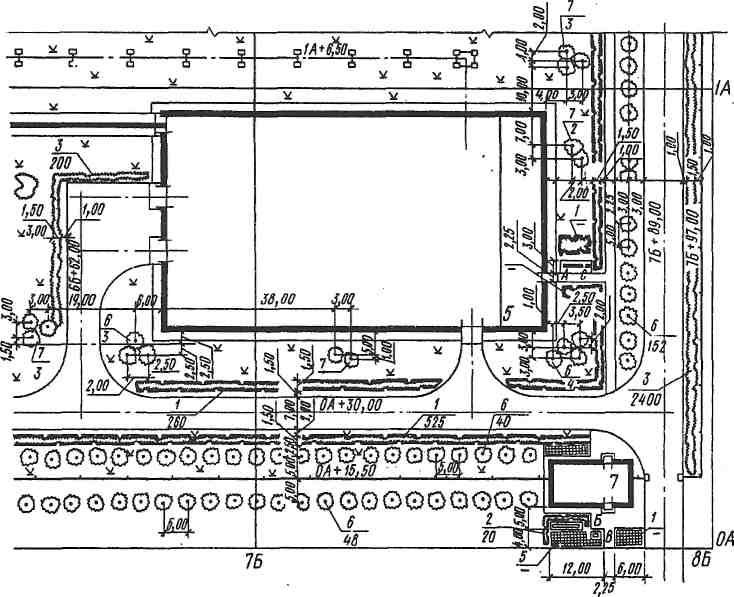

Н а рисунке 65 показан номер плана озеленения и благоустройства.

Рисунок 72 - План озеленения и благоустройства

На планах благоустройства и озеленения показывают: тротуары, дорожки, площадки различного назначения (спортивные, игровые, для отдыха и т.п.), фонтаны, бассейны, элементы малых архитектурных форм, а также элементы озеленения - деревья, кустарники, газоны, цветники ит.п.

Перечисленные элементы привязывают размерами к наружным граням стен зданий, дорог.

СПИСОК ЛИТЕРАТУРЫ

  1. Будасов Б.В., Георгиевский О.В., Каминский В.П. Строительное черчение» - Стройиздат, 2002г.

  2. Каминский В.П., Георгиевский О.В., Будасов Б.В. Строительное черчение.-М.: Архитектура – С, 2007.

  3. ГОСТ 21.101.-93 «Основные требования к рабочей документации»

  4. ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных рабочих чертежей»

Приложение А

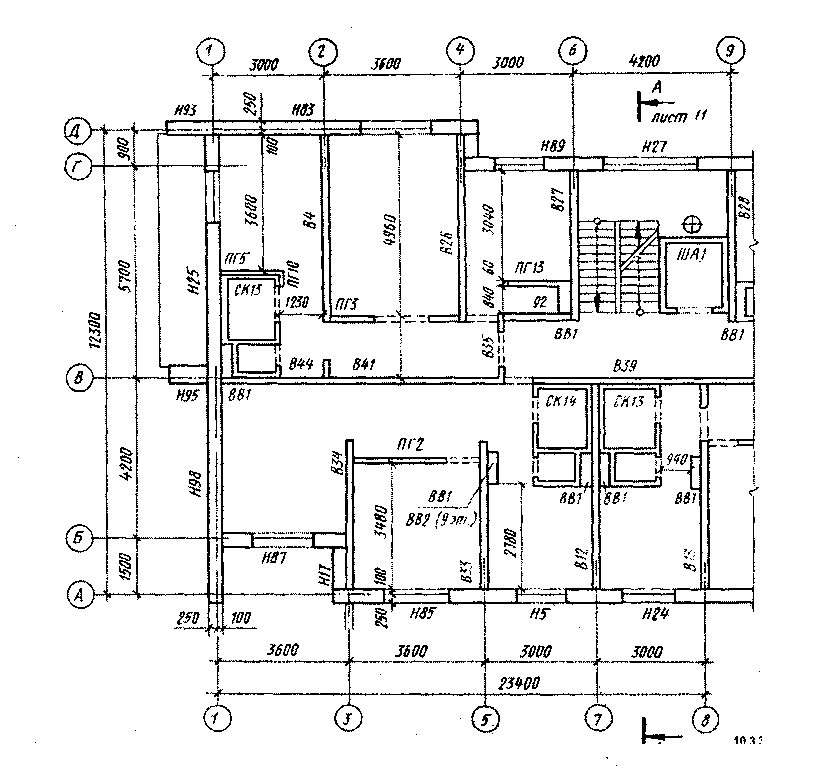

Фрагмент плана здания индустриального изготовления

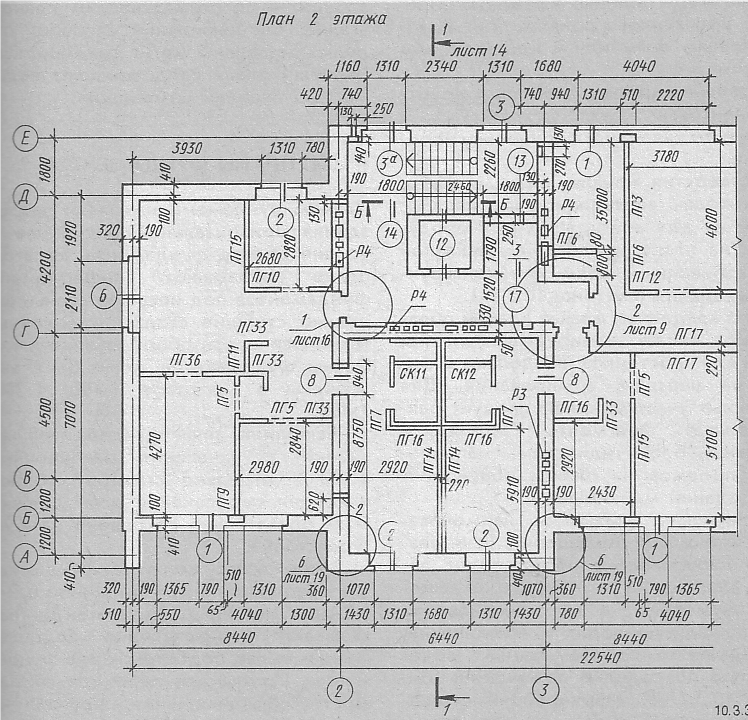

Рисунок А. 1 - Фрагмент плана крупнопанельного здания

Приложение Б

Фрагмент плана мелкоэлементного здания

Рисунок Б.1 – Фрагмент плана кирпичного жилого дома

Приложение В

С борный фундамент

Рисунок В. 1 – План фундамента

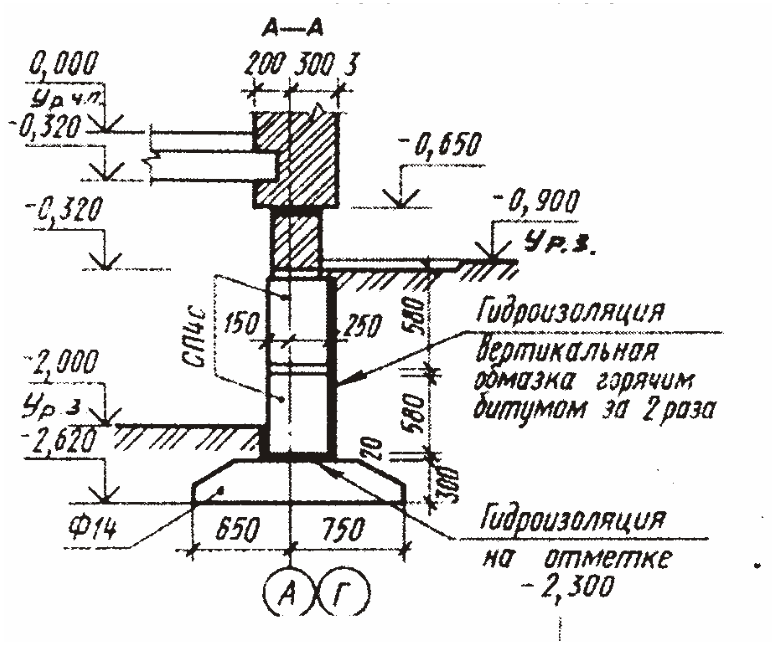

Р исунок В. 2 – Разрез сборного фундамента

Рисунок В. 3 – Разрез фундамента внутренней стены

Приложение Г

Спецификация элементов фундамента

Марка

Обозначение

Наименование

Количество

Масса,кг

Примечание

Сборные железобетонные

элементы

20

Серия 1.112-1, Вып. 1

Плита фундаментная

65

2440

28

“1.112-1,”1

91

3420

Сборные бетонные

элементы

С 5

Серия 1.116-1,Вып.1

Блок стеновой подвала

65

1630

СН5

“ 1.116-1, ”

“ “ “

87

380
