Тема 10 «Разрезы»
151. Какое изображение служит для выяснения устройства предмета лишь в отдельном ограниченном месте?
а) сложный разрез
б) сечение
в) местный вид
г) дополнительный вид
д) местный разрез
152. Как называется изображение, которое получается в секущей плоскости и что расположено за ней?
а) сечение
б) разрез
в) дополнительный вид
г) местный вид
д) выносной элемент
153. Что отмечается надписью «А – А»?
а) дополнительный и местный вид
б) разрез и сечение
в) выносной элемент
г) основные виды
д) главный вид
154. Какой разрез выполняют на виде сверху?
а) фронтальный
б) профильный
в) горизонтальный
г) наклонный
д) простой
155. Какой разрез выполняют на виде слева?
а) фронтальный
б) профильный
в) горизонтальный
г) наклонный
д) простой
156. Какой разрез обозначают на чертеже?
а) простой
б) сложный
в) на главном виде
г) секущая плоскость проходит по оси симметрии детали
д) если разрез в проекционной связи с видом
157. Какой линией разделяют половину вида и половину разреза?
а) волнистой
б) сплошной толстой
в) сплошной тонкой
г) штриховой
д) штрихпунктирной

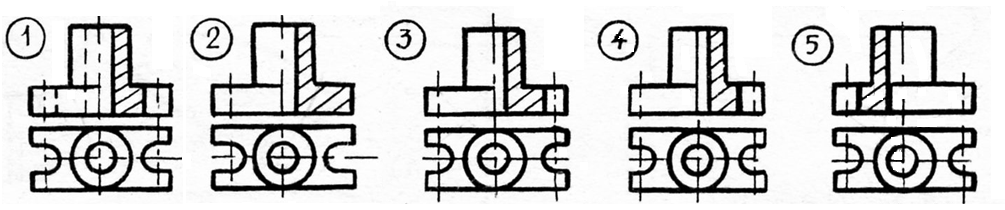

158. Выбрать правильно выполненное соединение вида с половиной соответствующего разреза:
а) 1
б) 2
в) 3
г) 4
д) 5
159. Выбрать правильно выполненный ломаный разрез:
а) 1
б) 2
в) 3
г) 4
д) 5

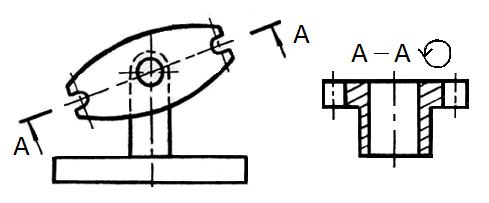

160. Как называется разрез А – А?
а) местный
б) фронтальный
в) ломанный
г) наклонный
д) поперечный
161. Найти правильно выполненный сложно-ступенчатый разрез:
а) 1
б) 2
в) 3
г) 4
д) 5

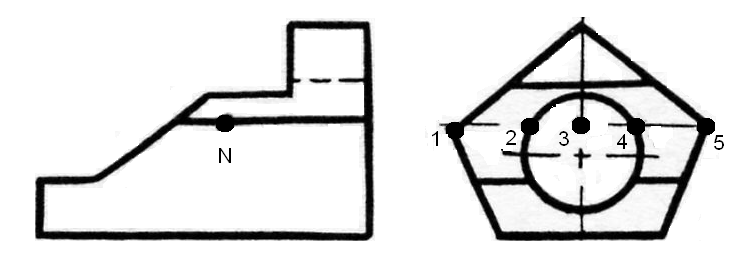

162. Какая точка соответствует главному виду точки N, лежащей на поверхности детали?
а) 1
б) 2
в) 3
г) 4
д) 5

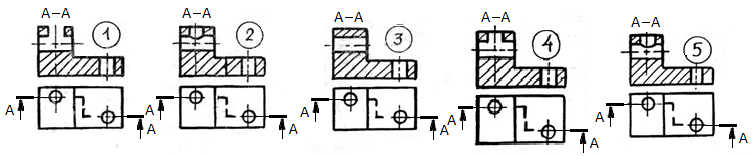

163. Найти правильно выполненный разрез:
а) 1
б) 2
в) 3
г) 4
д) 5
164. Какая точка соответствует горизонтальной проекции точки К, принадлежащей поверхности детали?
а) 1
б) 2
в) 3
г) 4
д) 5

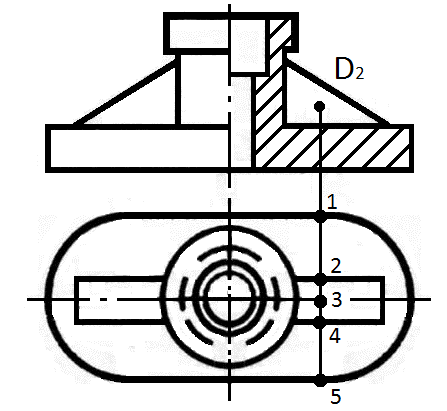

165. Какая точка 1 – 5 соответствует точке Д?
а) 1
б) 2
в) 3
г) 4
д) 5
Тема 11 «Сечение»
166. Как называется изображение, которое получается в секущей плоскости?
а) местный разрез
б) местный вид
в) простой разрез
г) сечение
д) сложный разрез
167. Какой линией чертится вынесенное сечение?
а) сплошной тонкой
б) сплошной толстой
в) волнистой
г) штриховой
д) штрихпунктирной
168. Какой линией чертится наложенное сечение?
а) сплошной тонкой
б) сплошной толстой
в) волнистой
г) штриховой
д) штрихпунктирной
169. Как обозначается сечение на чертеже?
а) как дополнительный вид
б) как местный вид
в) как местный разрез
г) как разрез
д) как выносной элемент

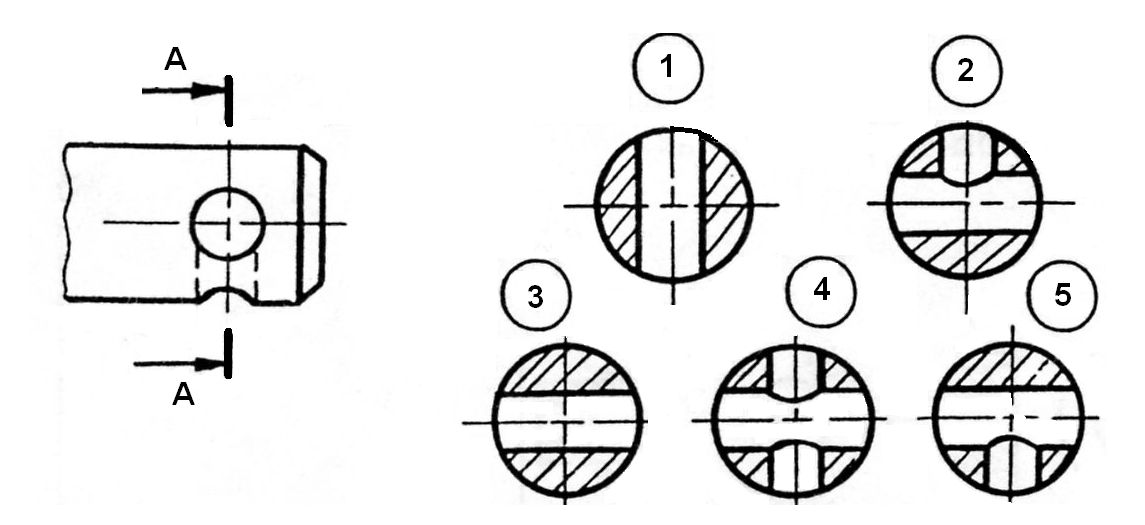

170. Выбрать правильное сечение детали:
а) 1
б) 2
в) 3
г) 4
д) 5

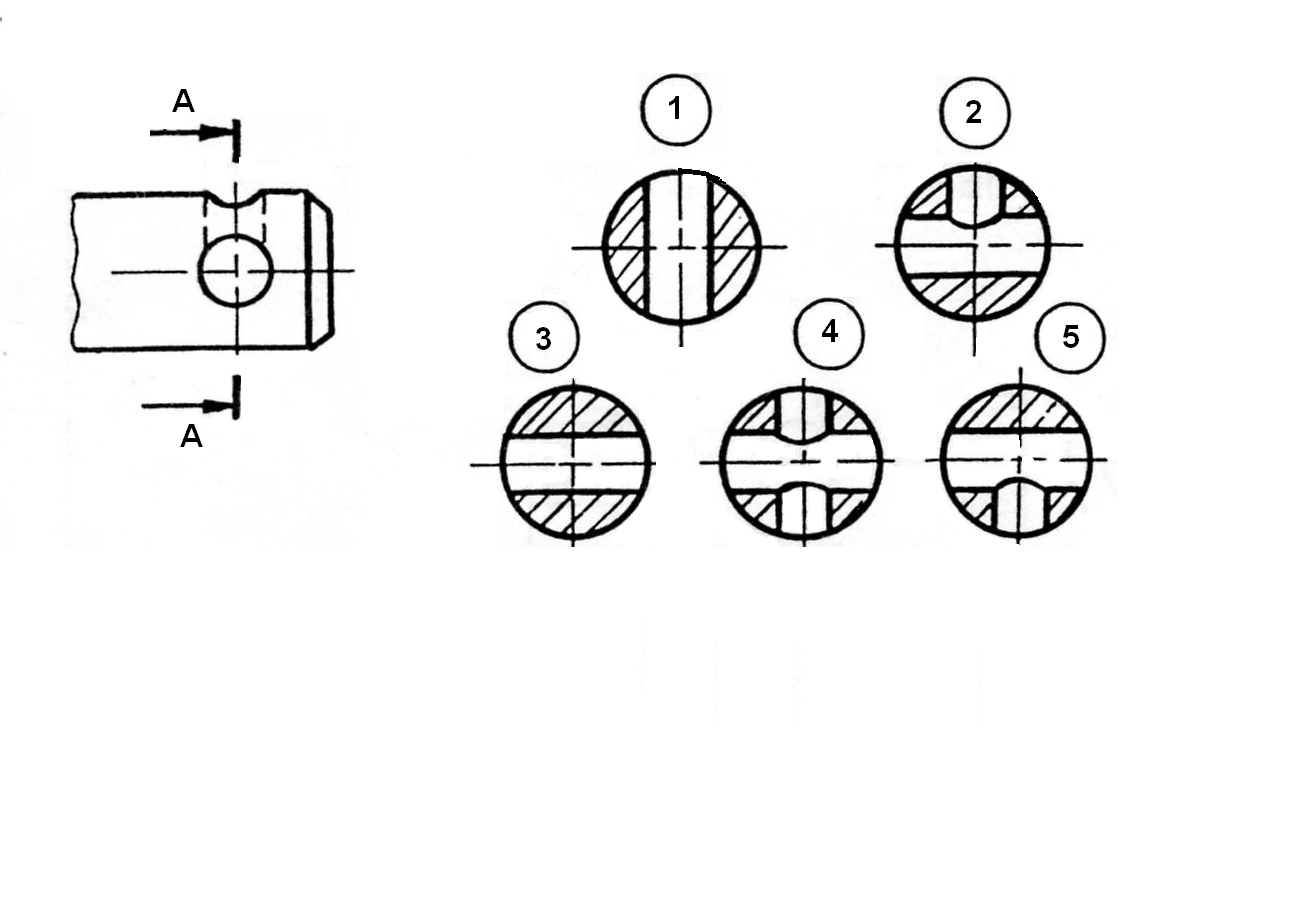

171. Какое изображение соответствует сечению А – А?
а) 1
б) 2
в) 3
г) 4
д) 5
172. Какая точка, 1 – 5 , соответствует точке К?
а) 1
б) 2
в) 3
г) 4
д) 5

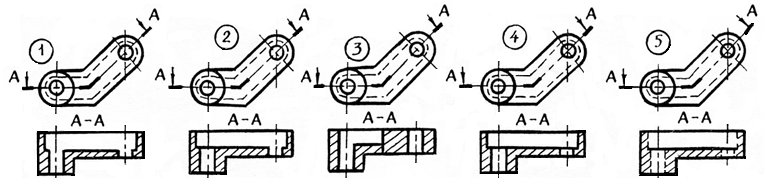

173. Какое изображение соответствует сечению А – А?
а) 1
б) 2
в) 3
г) 4
д) 5

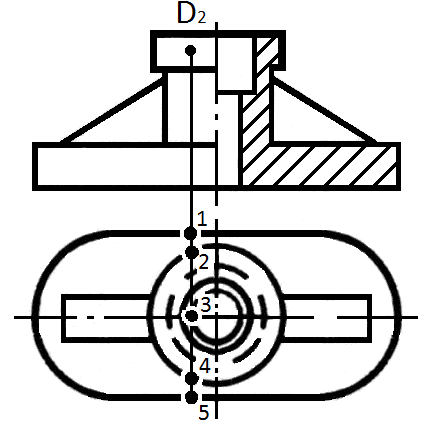

174. Какая точка, 1 – 5 , соответствует точке Д?
а
)
1
б) 2
в) 3
г) 4
д) 5

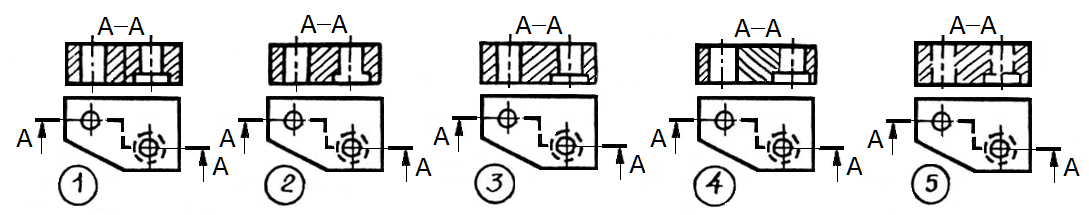

175. Выбрать правильное сечение А – А детали:
а) 1
б) 2
в) 3
г) 4
д) 5
