Лабораторная работа

«Сравнение эффективности работы сетевого насоса СЭ-1250-140 (IIСН-2) без частотно-регулируемого привода и насоса СЭ-1250-140 (IIСН-3) с установленным частотно-регулируемым приводом»

1. Общие сведения о насосах

1. Назначение и определение

Одним из основных потребителей насосного оборудования является энергетика.

Оно в высокой мере определяет надежность и эффективность работы тепловых станций.

Технологические схемы тепловых электростанций требуют переме-щения большого количества жидкостей, обладающих различными физико-химическими свойствами при различных давлениях и температуре. Пере-мещение жидкостей осуществляется насосами.

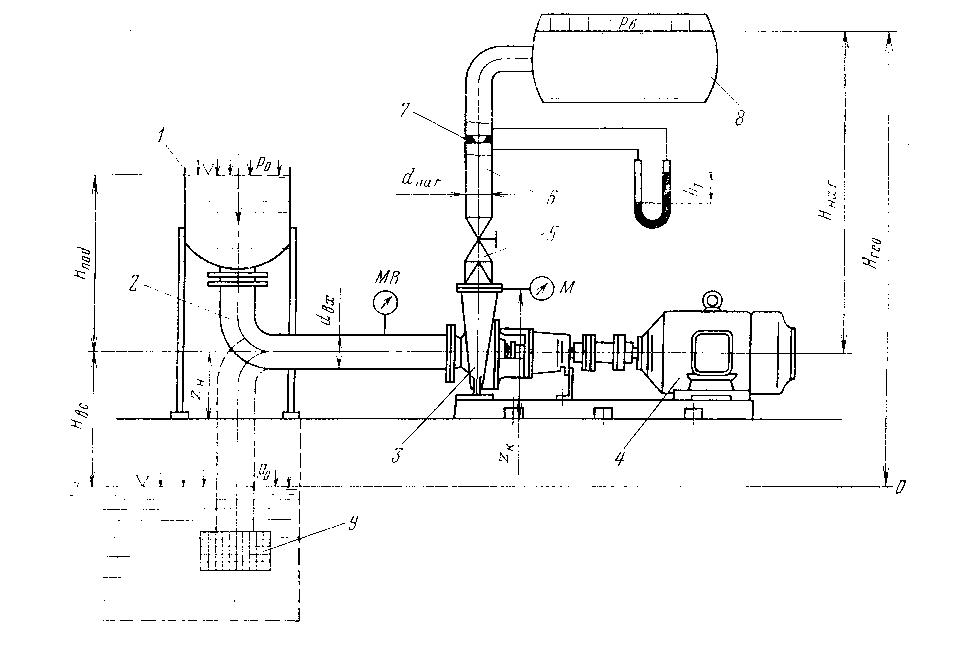

Насос-это машина, в которой происходит преобразование механической энергии привода в гидравлическую энергию перекачиваемой жидкости, благодаря чему осуществляется ее поток. В энергетике встречается большое число различных схем насосных установок. Однако, гидравлическая часть установки, включаящая насосы, подводящий и напорный трубопроводы с арматурой и приборами выполняются по одинаковой схеме. Ниже приведена принципиальная схема насосной установки рисунок 1. Жидкая среда из приемного резервуара 1 по подводящему трубопроводу 2 под-водится в насос 3, который посредством муфты соединен с элек-тродвигателем 4. Получив приращение энергии в насосе жидкость по напорному трубопроводу 6 подается в напорный резервуар 8. На напорном трубопроводе установлены запорно-регулирующая задвижка 5 и сужающее устройство 7.

Рис. 1. Схема насосной установки.

Для защиты насоса от обратного тока жидкости при случайном отключении двигателя на напорном трубопроводе может быть установлен обратный клапан. Приемный резервуар может располагаться как выше насоса, так и ниже его оси. В первом случае на подводящем трубопроводе перед насосом ставится задвижка; во втором случае на нижнем конце подводящей трубы располагают приемный клапан.

2. Основные параметры насосов

Работа насосной установки характеризуется рядом параметров, наиболее важные из них рассмотрим ниже.

Подача насоса - это объем (масса) жидкости, подаваемой насосом через напорный патрубок. При этом не учитываются потоки жидкости, которые могут иметь место внутри насоса (протечки через уплотнения). Сумма подачи и внутренних протечек называется идеальной подачей насоса.

Подача (Q) измеряется :

м³/с; м³/ч; л/с; л/мин - объемная;

кг/с; т/ч; т/сут - массовая.

Подача измеряется с помощью расходомерного устройства, установленного на напорном трубопроводе.

Q = с x  h , где с - const сужающего устройства,

h - перепад давления на диафрагме.

Qm =  x Q - соотношение между объемной и массовой подачей,

где -плотность жидкости.

2. Давление, напор насоса.

Давление насоса - величина, определяемая зависимостью

(U²к-U²н)

Р= Рк - Рн +  x ------------------- + g x  x (Zк-Zн), (1)

2

Рк и Рн - абсолютные давления на выходе и входе в насос, Па;

Uк и Uн - скорости жидкости на выходе и входе в насос, м/с;

Zк и Zн - высоты, м, точек замера давления, отсчитанные от произвольной горизонтальной плоскости.

В практике широко используют понятие напора насоса, как величины, определяемой выражением:

P

Н = ---------- ; (2)

 x g

Напор есть высота столба жидкости, подаваемой насосом, эквивалентная давлению насоса:

Рк - Рн (U²к-U²н)

Н = --------- + (Zк-Zн) + ------------------; (3)

 x g 2 x g
