2.2 В чем сущность метода наложения при расчете сложно-замкнутых сетей?
Линия с двусторонним питанием при различающихся напряжениях по концам относится к числу электрических цепей с независимыми источниками мощности. Для расчета таких линий используется принцип наложения.

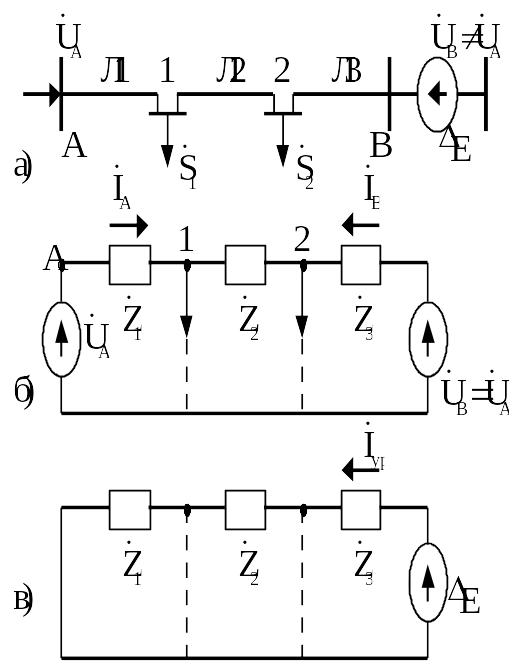

На рисунке 1 приведена исходная схема
линии с двусторонним питанием (а) при
U
¹U
,
а также две схемы, полученные в соответствии
с принципом наложения (б,в). При этом в
напряжении на шинах В выделены две
составляющие, одна из которых равна
напряжению на шинах А, т.е.
=
+D
(1)
Рисунок 1
Токи в исходной схеме рассматриваются как результат суммирования двух систем токов, одна из которых определяется действием напряжений = при DЕ = 0 (рисунок 1б), а другая возникает под действием дополнительной э.д.с DЕ при = = 0 (рисунок 1в). Приведенные схемы позволяют выполнить точные расчеты режима исходной схемы.
Если предположить для схемы рисунка 1б, что напряжение в точке 1 и 2 равно номинальному, то для расчета этой схемы можно использовать формулы, полученные для кольцевой сети. При расчете схемы рисунка нагрузки узловых точек 1 и 2 можно исключить из схемы (токи в ветвях не потекут), а в линии будет протекать только уравнительный ток, вызванный действием подключенной DЕ
=
=
.
(2)
В результате наложения двух расчетов получаем мощности на головных участках линии
,
.
В общем случае при n нагрузках с учетом (2) эти формулы могут быть записаны в виде
,
(3)
.
(11.4)
Дальнейший расчет заключается в определении точки потокораздела и в определении напряжений в узловых точках, так же как и в кольцевых сетях.
Список литературы
Веников В.А. Переходные электромеханические процессы в электрических системах-М.: Высшая школа, 1978г
Идельчик В.И. Электрические системы и сети: Учебник для вузов. – М.: Энергоатомиздат, 1989.
3. Электрические системы и сети в примерах и иллюстрациях: Учеб. пособие для электроэнергетич. спец./ Под ред. В.А. Строева.- М.: Высш. шк., 1999.
4. Евдокунин Г.А. Электрические системы и сети: Учебное пособие для студентов электроэнергетических спец. вузов. – СПб: Издательство Сизова М.П., 2001.
