Идентификация элементов на диаграмме



Как известно, грамотный  подход к описанию бизнес-процессов предусматривает их идентификацию, т.е. когда каждый процесс имеет свое кодовое название. Соответственно, отдельные функции внутри процесса также имеют свои названия и идентификаторы.

Обязательной идентификации на диаграмме подлежат фигуры «Документ» и «Функция».

Документ идентифицируется посредством указания в левом верхнем углу кода отчета или документа в соответствии с реестром. Документы, полученные от поставщиков товаров и услуг (входящие),  идентифицируются только по наименованию.

    Функция идентифицируется указанием порядкового номера функции для данной группы процессов. Т.е. номер функции начинается всегда с кода группы процессов. Вопросы выявления групп процессов выходят за рамки данной статьи, мы рассмотрим их отдельно. Причем, научиться выявлять процессы следует до того, как Вы начнете их описывать, иначе может возникнуть стремление описать всю деятельность компании на одной диаграмме, как иногда пытаются сделать.

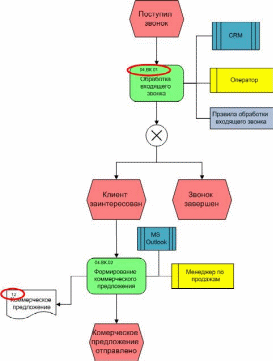

Продемонстрируем на примере, как это может быть представлено на схеме. Вернемся к примеру с обработкой звонка. Предположим, что отделу продаж мы присвоили код «04», процессу обработки входящего контакта код «ВК». Тогда схема примет следующий вид (идентификация выделена красным для наглядности). Код документа при этом указывает на порядковые номер документа в общем реестре документов (мы это тоже будем рассматривать отдельно, когда доберемся до обследования системы документооборота).



Отображение обратной связи

 При построении моделей часто возникает необходимость цикличного выполнения процесса по некоторому условию или необходимость отобразить деятельность лиц, принимающих решения. В этом случае речь идет об обратной связи.

Для отображения обратной связи по управлению используется принцип «прямого включения» в процесс дополнительной функции управления с последующим ветвлением (используется логический элемент «Исключающие ИЛИ»).
