Светофоры

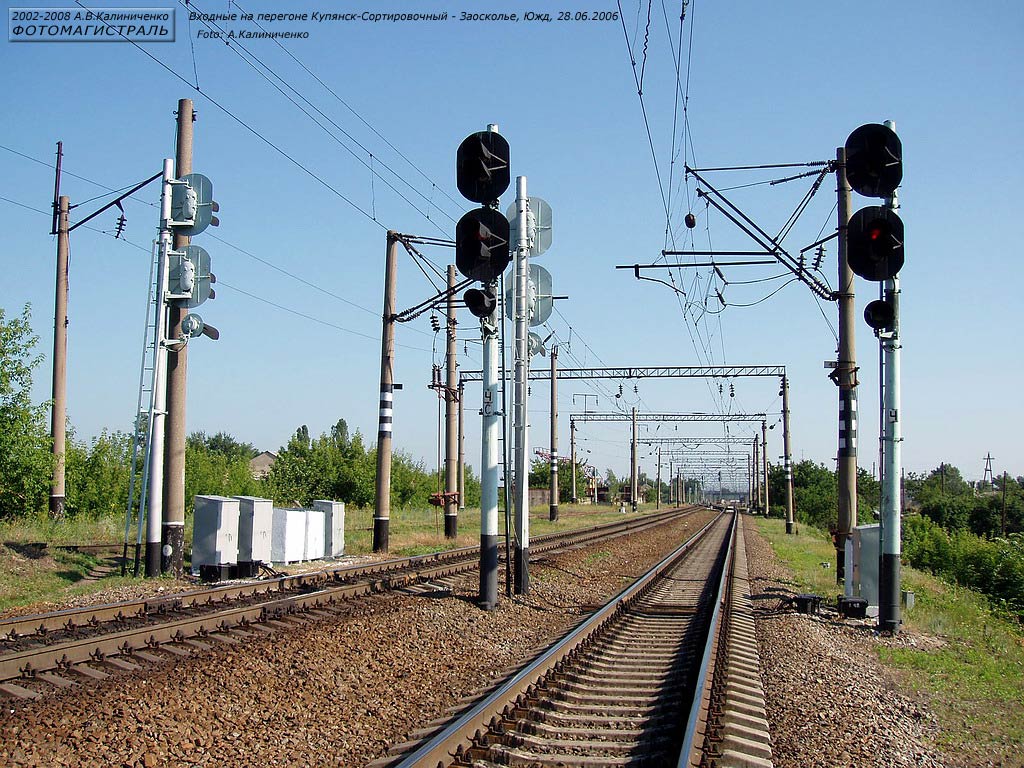

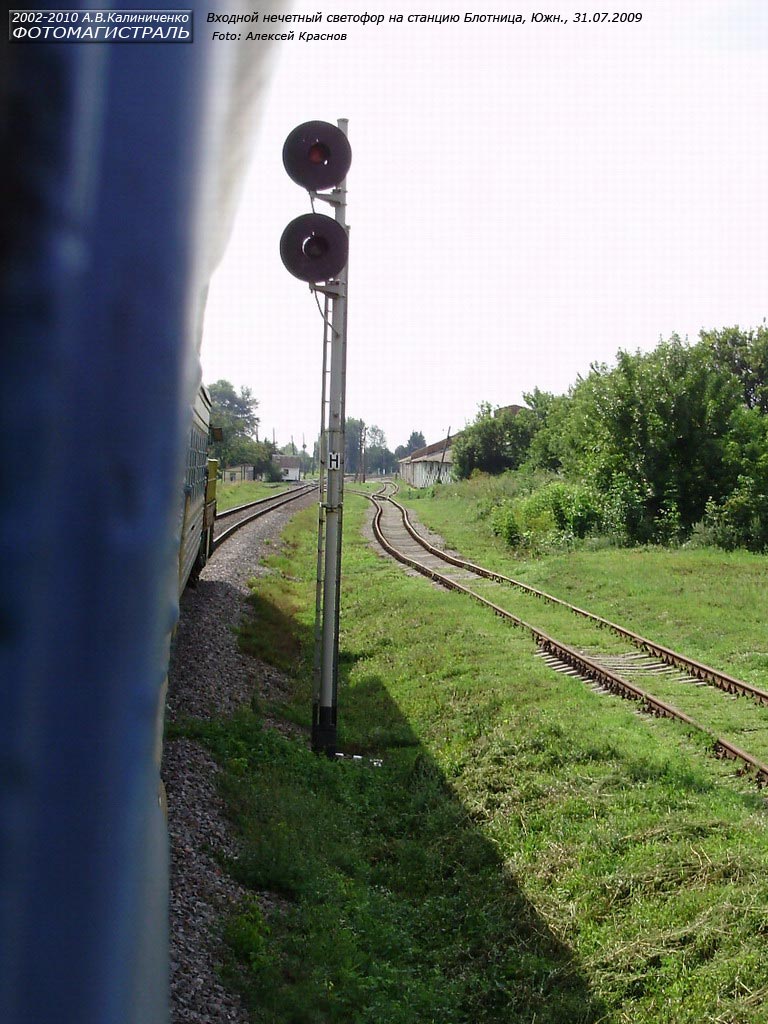

В качестве постоянных сигнальных приборов применяются светофоры (рис.92).
На отдельных участках путей общего и необщего пользования могут использоваться семафоры впредь до замены их на светофоры (рис.92).

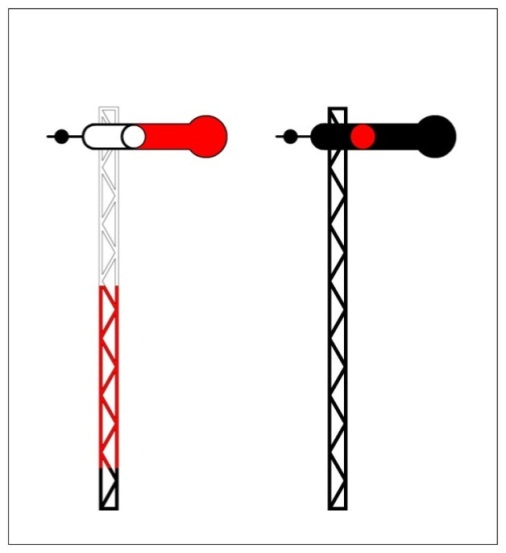

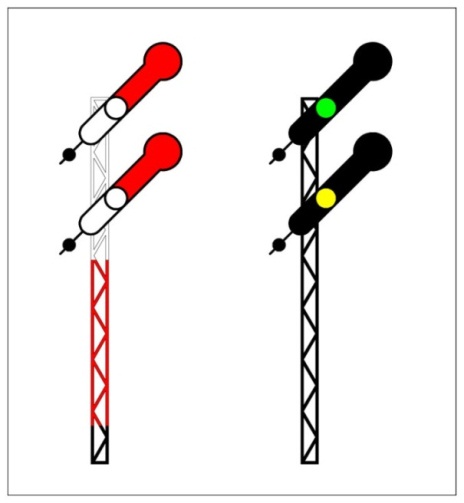

Рис.92. Светофоры и семафоры.
Светофоры в зависимости от назначения подразделяются:
1) входные – разрешающие или запрещающие поезду следовать с перегона на станцию;
2) выходные – разрешающие или запрещающие поезду отправиться с
станции на перегон;
3) маршрутные – разрешающие или запрещающие поезду проследовать из одного района станции в другой;
4) проходные – разрешающие или запрещающие поезду проследовать с одного блок-участка (межпостового перегона) на другой;
5) прикрытия – для ограждения мест пересечений путей в одном уровне другими путями, трамвайными путями и троллейбусными линиями, разводных мостов и участков, проходимых с проводником;
6) заградительные – требующие остановки при опасности для движения, возникшей на переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станционных путях;
7) предупредительные – предупреждающие о показании основного светофора (входного, проходного, заградительного и прикрытия);
8) повторительные – для оповещения о разрешающем показании выходного, маршрутного, въездного (выездного), технологического и о показании горочного, маневрового светофоров, когда по местным условиям видимость основного светофора не обеспечивается;
9) локомотивные – для разрешения или запрещения поезду следовать по перегону с одного блок-участка на другой, а также предупреждения о показании путевого светофора, к которому приближается поезд;
10) маневровые – разрешающие или запрещающие производство маневров;
11) горочные – разрешающие или запрещающие роспуск вагонов с горки;
12) въездные (выездные) – разрешающие или запрещающие въезд подвижного состава в производственное помещение и выезд из него на путях необщего пользования;
13) технологические – разрешающие или запрещающие подачу или уборку подвижного состава при обслуживании объектов, расположенных на путях необщего пользования (вагоноопрокидывателей, вагонных весов, устройств для восстановления сыпучести грузов, сливо-наливных устройств и др.).
Один светофор может совмещать несколько назначений (входной и выходной, выходной и маневровый, выходной и маршрутный и др.). (прил №7 п.3-6. ПТЭ)

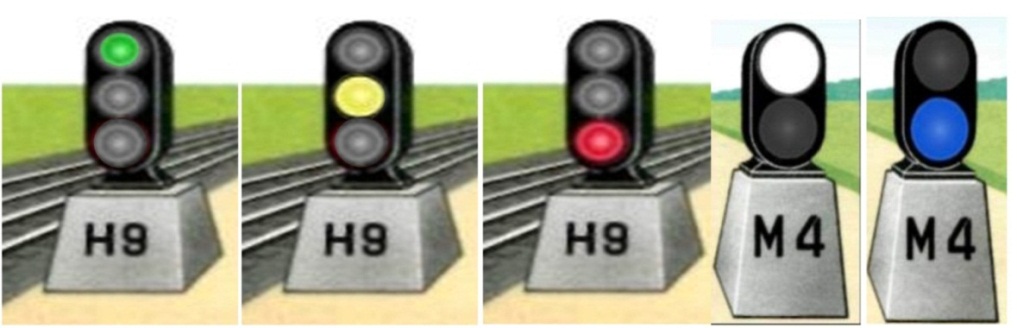

Основными сигнальными цветами на железнодорожном транспорте являются: зеленый, желтый, красный, лунно-белый и синий (рис. 93).
Зеленый — разрешает движение с установленной скоростью;
желтый — разрешает движение, но требует снижения скорости;
красный огонь — принят в качестве сигнала остановки;
лунно-белый — разрешающий маневровый и пригласительный на входных, выходных и маршрутных светофорах.
синий — используют как запрещающий на маневровых светофорах;
Рис.93. Основные сигнальные цвета.
Прозрачно-белый огонь — применяют в ручных фонарях, поездных сигналах, указателях гидроколонок, светящихся указателях перегрева букс и др., тогда как молочно-белый — в указателях путевого заграждения и стрелочных указателях.

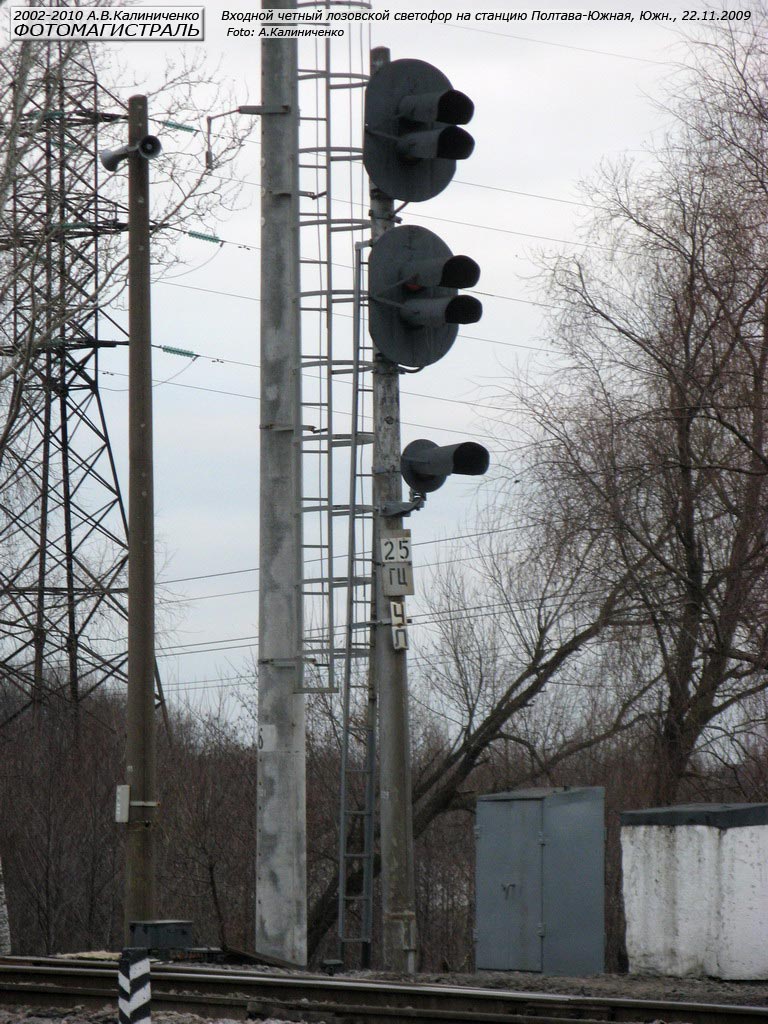

В качестве источников света в светофорах используют светоизлучающие диоды или лампы накаливания. Светофоры применяются линзовые или прожекторные (рис.94); по расположению они подразделяются на мачтовые, карликовые и консольные — устанавливаемые на мостиках, консолях, фермах мостов, стенах тоннелей и производственных помещений (рис. 95).

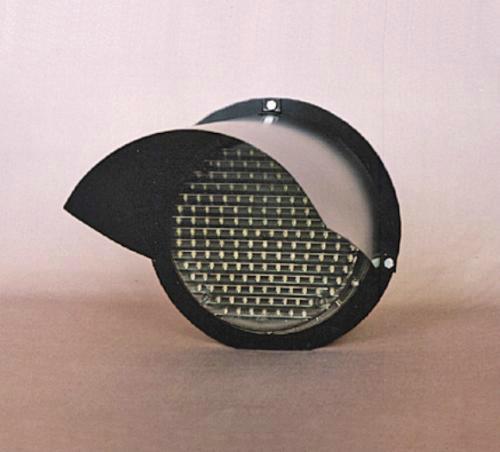

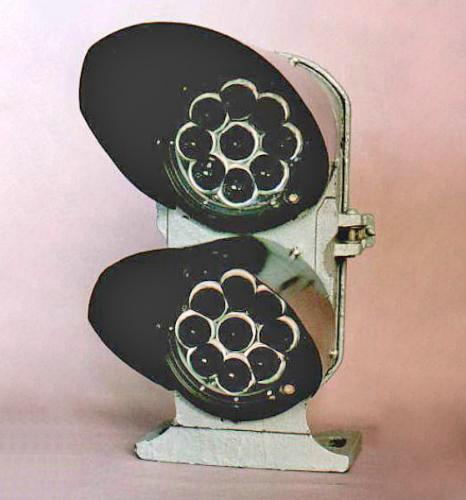

Рис.94. Светофоры с светоизлучающими диодами и лампой накаливания.

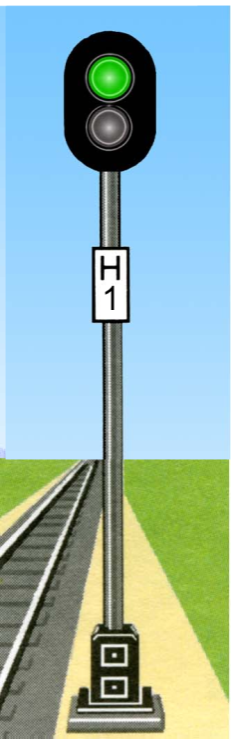

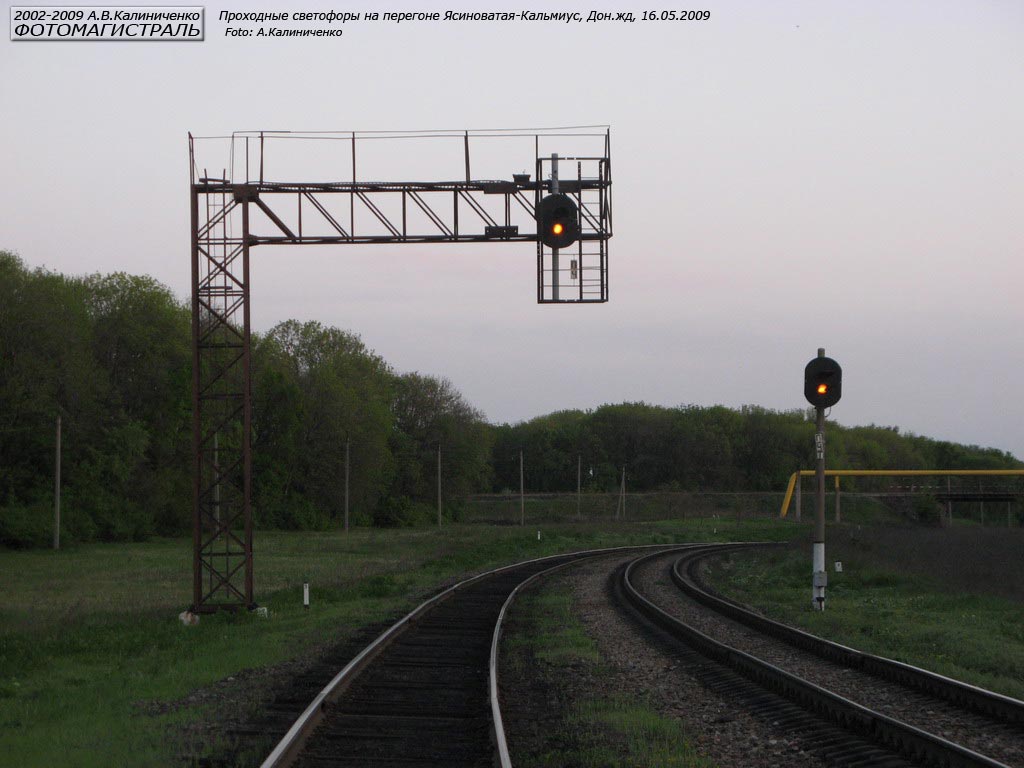

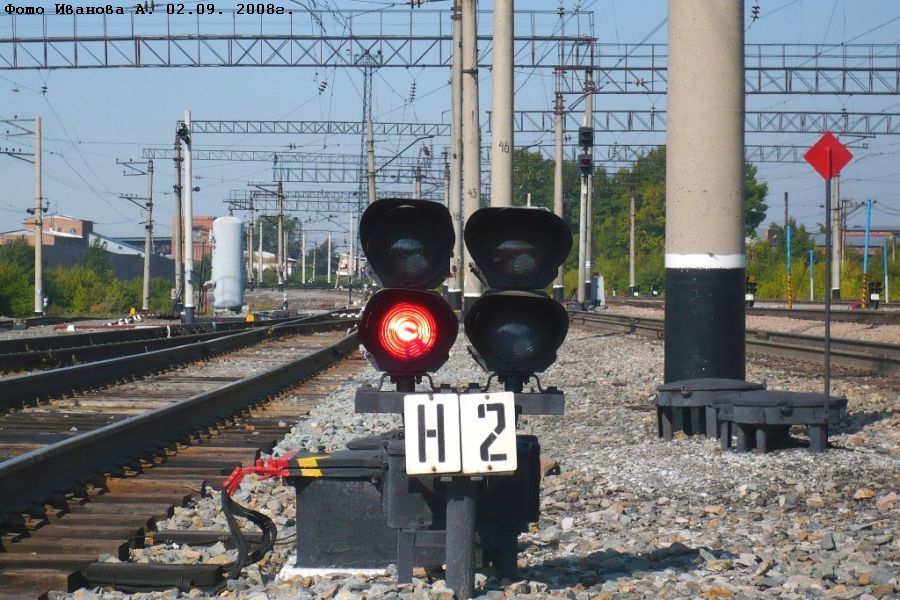

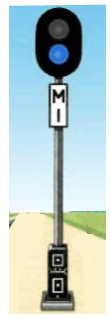

Рис.95 Линзовые, прожекторные, мачтовые, карликовые и консольные светофоры.
Сигнальные огни на светофорах применяются: непрерывно горящие, нормально негорящие, немигающие и мигающие (периодически загорающиеся и гаснущие).
Нормально негорящие сигнальные огни проходного светофора на участках, оборудованных автоблокировкой, загораются при вступлении поезда на блок-участок перед ним и гаснут после выхода поезда с этого блок-участка.
На светофоре должна быть предусмотрена литерная табличка, содержащая его обозначение. Проходные светофоры автоблокировки обозначаются цифрами, все остальные светофоры – буквами или буквами и цифрами. На двухпутных и многопутных перегонах вновь оборудуемых постоянно действующими устройствами для организации движения по неправильному пути по сигналам локомотивных светофоров литерная табличка должна быть предусмотрена в том числе на обратной стороне мачт проходных светофоров. (прил №7 п.7. ПТЭ)
При движении поездов употребляются следующие значения сигналов светофоров:
"светофор закрыт"— на светофоре горит красный или синий огонь;
"светофор открыт"— на светофоре горит (непрерывно или в мигающем режиме) зеленый, желтый, лунно-белый огонь или их сочетание.
Погасшие сигнальные огни светофоров (кроме предупредительных на участках, не оборудованных АБ, заградительных и повторительных), непонятное их показание, а также непонятная подача сигналов другими сигнальными приборами требуют остановки поезда.
Основные значения сигналов, подаваемых светофорами (независимо от места установки и их назначения), следующие:
один зеленый огонь — разрешается движение с установленной скоростью; следующий светофор открыт;
один желтый мигающий огонь — разрешается движение с установленной скоростью; следующий светофор открыт и требует проследования его с уменьшенной скоростью;
один желтый огонь — разрешается движение с готовностью остановиться; следующий светофор закрыт;
два желтых огня, из них верхний мигающий — разрешается проследование светофора с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт;
два желтых огня — разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться у следующего светофора; поезд следует с отклонением по стрелочному переводу;
один красный огонь — стой! Запрещается проезжать сигнал;
один лунно-белый огонь – разрешается маневровому составу проследовать маневровый светофор и далее руководствоваться показаниями попутных светофоров или сигналами руководителя маневров;
один синий огонь — запрещается маневровому составу проследовать маневровый светофор.
Применение перечисленных сигналов на светофорах различного назначения предусматривается в соответствующих пунктах настоящего приложения. На путях необщего пользования, оборудованных двузначной сигнализацией, допускается устанавливать значения показаний светофоров (кроме заградительных и светофоров прикрытия) владельцу путей необщего пользования. (прил №7 п.8. ПТЭ)
Светофоры устанавливаются с правой стороны по направлению движения или над осью ограждаемого ими пути. Заградительные светофоры и предупредительные к ним, устанавливаемые на перегонах перед переездами для поездов, следующих по неправильному пути, могут располагаться и с левой стороны по направлению движения поезда (рис.96).
Светофоры должны устанавливаться так, чтобы подаваемые ими сигналы нельзя было принимать с поезда за сигналы, относящиеся к смежным путям.
В случаях отсутствия габарита для установки светофоров с правой стороны по решению, соответственно, владельца инфраструктуры, владельца путей необщего пользования допускается располагать с левой стороны:
входные, устанавливаемые для приема на станцию поездов, следующих по неправильному пути, а также подталкивающих локомотивов и поездов хозяйственных, возвращающихся с перегона по неправильному пути;
входные и проходные светофоры, устанавливаемые временно на период строительства вторых путей;
маневровые светофоры на путях необщего пользования.
По решению, соответственно, владельца инфраструктуры, владельца путей необщего пользования на отдельных станциях допускается установка с левой стороны горочных светофоров, в случаях, если это вызвано условиями технологии маневровой работы.
Рис.96. Установка светофоров.
Светофоры применяются, как правило, с непрерывно горящими сигнальными огнями.
На линиях с АБ допускается применение нормально негорящих сигнальных огней на проходных светофорах (загорающихся при вступлении поезда на блок-участок перед ними).
При возникновении неисправности устройств управления светофоры должны автоматически принимать запрещающее показание, а предупредительные светофоры - показание, соответствующее запрещающему показанию связанных с ними основных светофоров.
