Автоматическая переездная сигнализация
Автоматическая переездная сигнализация должна обеспечивать — подачу сигнала остановки в сторону автомобильной дороги, а автоматические шлагбаумы принимать закрытое положение за время, необходимое для заблаговременного освобождения железнодорожного переезда автотранспортными средствами до подхода поезда к переезду.
Автоматическая переездная сигнализация должна продолжать действовать, а автоматические шлагбаумы должны оставаться в закрытом положении до полного освобождения переезда поездом. (прил №3 п. 36. ПТЭ)
К переездным устройствам относятся — автоматическая светофорная сигнализация, автоматические шлагбаумы, электрошлагбаумы и механизированные шлагбаумы. Эти устройства служат для прекращения движения автотранспортных средств через переезд при приближении к нему поезда.
В случае аварии на переезде его ограждают со стороны подхода поездов красными огнями заградительных светофоров, включаемых дежурным по переезду. На участках с автоблокировкой одновременно загораются красные огни ближайших светофоров автоблокировки.
Заградительные светофоры устанавливают с правой стороны по ходу поезда на расстоянии не менее 15 м от переезда. Место установки светофора выбирают так, чтобы обеспечивалась видимость огня светофора на расстоянии, не меньшем тормозного пути, необходимого в данном случае при экстренном торможении и максимально возможной скорости.
На железнодорожных переездах поезда имеют преимущественное право беспрепятственного движения через переезд.
Чтобы избежать замыкания рельсовых цепей автоблокировки при проходе через переезд гусеничных тракторов, катков и других дорожных машин, верх настила переезда устраивают выше головок рельсов на 30...40 мм.
Контрольные вопросы:
Номинальный размер ширины колеи между внутренними гранями головок рельсов на прямых участках пути?
Ширина колеи, при которой закрывается движение?
Не допускаемое в эксплуатации стрелочного перевода выкрашивание остряка?
При какой неисправности крепления контррельса запрещается эксплуатировать стрелочный перевод?
Чем должны быть оборудованы железнодорожные переезды?
VIII. Раздельные пункты
Для пропуска необходимого числа поездов по участку и обеспечения безопасности их движения железнодорожные линии делятся на перегоны, или блок-участки, раздельными пунктами.
Раздельный пункт — пункт, разделяющий железнодорожную линию на перегоны или блок-участки (рис.70).
Движение поездов происходит с разграничением их раздельными пунктами, с путевым развитием и без него.

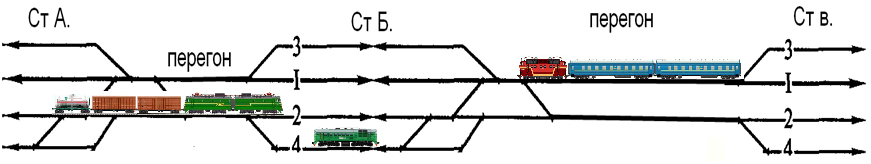

Рис.70. Раздельный пункт.
Раздельные пункты с путевым развитием — это разъезды, обгонные пункты и станции.
Раздельные пункты без путевого развития — это путевые посты при использовании полуавтоматической блокировки, проходные светофоры при наличии автоблокировки, а в случае их отсутствия при применении автоматической локомотивной сигнализации — обозначенные границы блок-участков.
Разъезды — представляют собой раздельные пункты на однопутных линиях, имеющие путевое развитие, предназначенное для скрещения и обгона поездов.
На разъездах обычно бывает один главный и один-два приемоотправочных пути для скрещения и обгона поездов, пассажирское здание, совмещенное с помещением дежурного по станции, платформы для посадки и высадки пассажиров с пешеходными переходами, устройства СЦБ и связи, стрелочные посты. Скрещение поездов заключается в приеме первого поезда на один из приемоотправочных путей с остановкой. Поезд противоположного направления пропускают через разъезд по главному пути без остановки, после чего отправляется ранее прибывший поезд. Обгон поездов состоит в приеме с остановкой первого поезда на приемоотправочный путь и пропуске второго поезда того же направления по главному пути (рис.71).

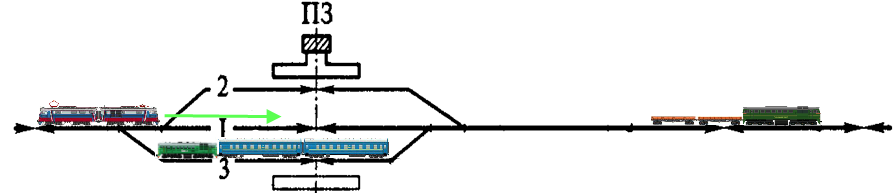

Рис.71. Разъезд.
Обгонные пункты — это раздельные пункты на двухпутных линиях, имеющие путевое развитие, допускающее обгон поездов и в необходимых случаях — перевод поезда с одного главного пути на другой.
На обгонных пунктах (рис.72) для обгона поездов, как правило, имеется по одному приемоотправочному пути (кроме главных) в каждом направлении, а для перевода поездов с одного главного пути на другой между главными путями в горловинах укладывают диспетчерские съезды.

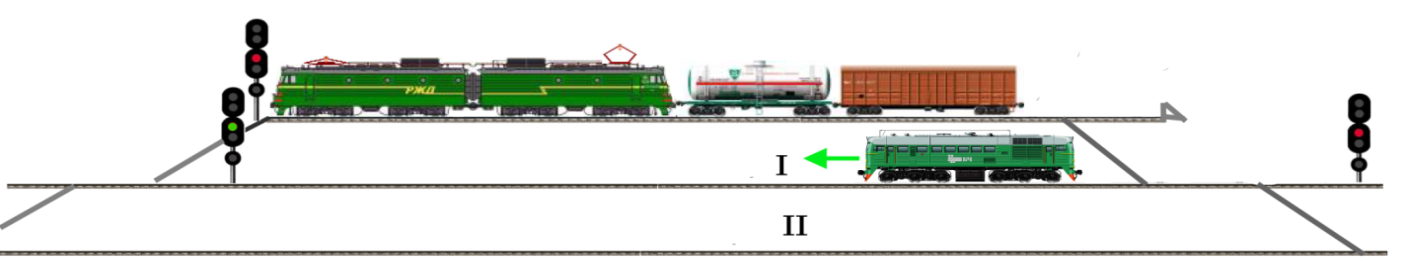

Рис.72. Обгонный пункт.
Вспомогательный пост — пост на перегоне, не имеющий путевого развития и предназначенный только для обслуживания пункта примыкания пути необщего пользования (для поездов, следующих по всему перегону, раздельным пунктом не является) (рис.73).

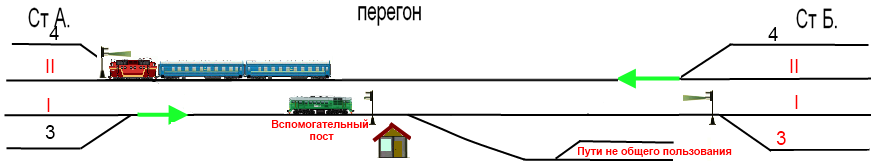

Рис.73. Вспомогательный пост.
Станциями — называются раздельные пункты, имеющие путевое развитие, позволяющее выполнять операции по приему, отправлению, скрещению и обгону поездов, по приему и выдаче грузов, багажа и грузобагажа и обслуживанию пассажиров, а при развитых путевых устройствах — маневровую работу по расформированию и формированию поездов и технические операции с ними.
По характеру работы станции подразделяют на промежуточные, участковые, сортировочные, пассажирские и грузовые. Станции, к которым примыкают не менее трех магистральных направлений, называются узловыми. В зависимости от объема и сложности работы станции разбивают на классы. Станции, выполняющие большой объем работы и умеющие высокий уровень технического оснащения, относятся к внеклассным, затем следуют станции I—V классов.
Станции — являются основными производственно-хозяйственными единицами (предприятиями) транспорта, через которые осуществляется непосредственная связь железных дорог с клиентурой (рис.74).

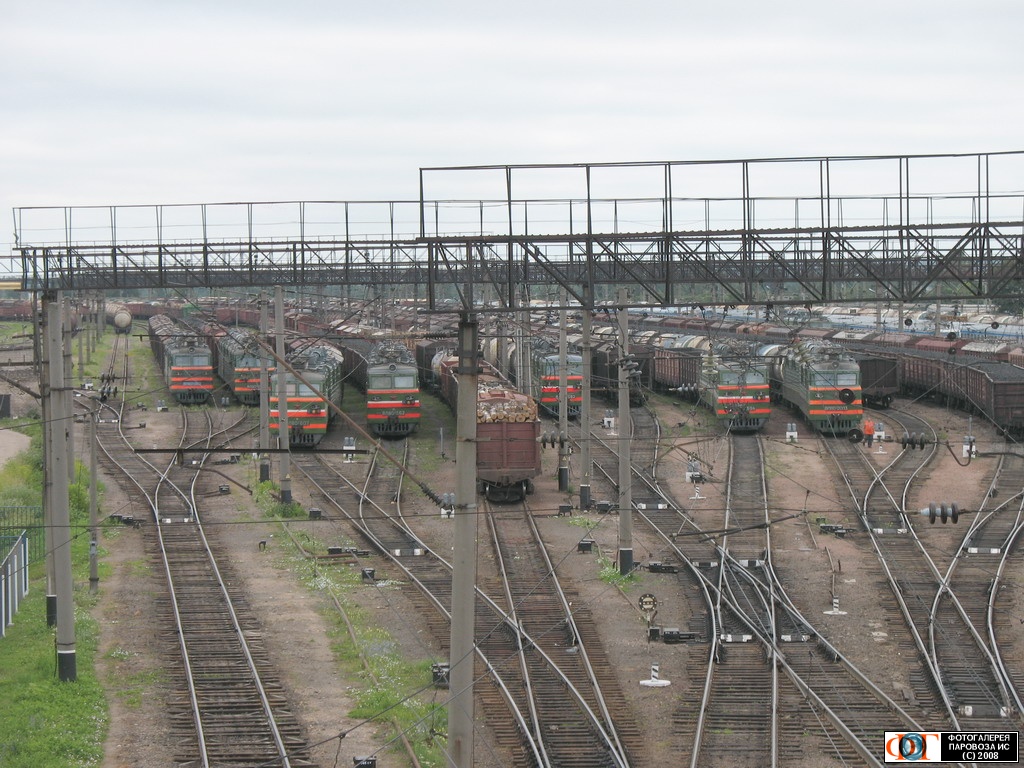

Рис.74. Станция.
Промежуточные станции — сооружают на одно-, двух- и многопутных железнодорожных линиях. Они предназначены для скрещения, обгона и пропуска поездов, а также выполнения работы по погрузке-выгрузке грузов, посадке-высадке пассажиров, приему, хранению и выдаче багажа.
Пассажирские станции — сооружают в крупных городах, промышленных центрах и курортных районах. На этих станциях осуществляют обслуживание пассажиров (продажа проездных билетов, посадка и высадка пассажиров, прием, хранение, выдача багажа и ручной клади, прием и отправление почты), подготовку подвижного состава к перевозкам и организуют движение пассажирских поездов.
Грузовые станции — предназначены для массовой погрузки и выгрузки грузов. Эти станции расцоложены в крупных промышленных и населенных пунктах, а также портах и в зависимости от назначения подразделяются на станции общего пользования (неспециализированные), специализированные, перегрузочные и портовые.
Парками — являются пути, предназначенные для выполнения одних и тех же операций, объединенные в отдельные группы. В зависимости от назначения различают парки приема и отправления поездов, сортировочные и др.
Станционный пост централизации — пост на станции, в котором сосредоточено управление группой централизованных стрелок и сигналов;
Стрелочный пост — один или несколько стрелочных переводов нецентрализованного управления, обслуживаемых одним дежурным стрелочного поста;
Стрелочный район — группа смежных стрелочных постов, находящихся под контролем одного старшего дежурного стрелочного поста;
Стрелочной горловиной станции — называют зону, в которой уложены стрелочные переводы, соединяющие друг с другом пути и парки. Конструкция горловины должна обеспечивать необходимую пропускную способность и безопасность движения. Для этого при проектировании предусматривают возможность одновременного передвижения в горловине поездов и маневрового состава.
