ИЛЮСТРИРОВАННОЕ ПОСОБИЕ ЛОКОМОТИВНОЙ БРИГАДЕ
ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ И БЕЗОПАСНОСТЬ ДВИЖЕНИЯ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Санкт-Петербург
2014
ВВЕДЕНИЕ
Транспорт — это связующие звено между производителями и потребителями товаров и услуг, без которого немыслим рынок и рыночные отношения. Благодаря единой железнодорожной сети стран СНГ и Балтии сохранились экономические связи.
Железнодорожный транспорт — Российской Федерации имеет первостепенное значение для обороны, является основным видом транспорта, на его долю приходится более 80% объема перевозок, 40% от всего объема грузовых и пассажирских перевозок, выполняется транспортом общего пользования.
Представляет собой сложное многоотраслевое хозяйство, в состав которого входят железные дороги, предприятия, административно-хозяйственные, культурно- бытовые и медицинские учреждения, научно-исследовательские институты, вузы, техникумы, школы.
Бесперебойная и безаварийная работа многоотраслевого хозяйства требует согласованного функционирования всех его звеньев. В отличие от других отраслей промышленности транспорт не производит новых продуктов, его продукцией является перевозка пассажиров и грузов.
Железнодорожная сеть России — разделена на 17 дорог, представляющих собой филиалы ОАО «РЖД».
Железные дороги — имеют чрезвычайно важное государственное, экономическое, социальное и оборонное значение, располагают различными инженерными сооружениями, техническими средствами, включающими в себя подвижной состав и инфраструктуру, в которую входят:
железнодорожный путь с необходимым путевым развитием в раздельных пунктах для приема, скрещения, обгона, расформирования, формирования и отправления поездов и выполнения других операций;
сооружения для посадки, высадки и обслуживания пассажиров;
устройства для хранения, погрузки и выгрузки грузов;
устройства сигнализации, централизации и блокировки, информационные комплексы для обеспечения безопасности движения поездов и ускорения производственных процессов;
сооружения для экипировки и ремонта локомотивов и вагонов;
устройства электроснабжения, в том числе тяговые подстанции и контактная сеть на электрифицированных линиях;
устройства водоснабжения;
устройства материально-технического снабжения.
Железные дороги связывают все области и районы нашей огромной страны, имеющей территорию площадью 17,8 млн км2, обеспечивают потребности населения в перевозках и нормальное обращение продукции промышленности и сельского хозяйства, они функционируют днем и ночью независимо от времени года и атмосферных условий, являются универсальным видом транспорта для перевозок всех видов грузов в межрайонном и во внутрирайонном сообщении.
К местам общего пользования относятся — крытые и открытые склады, а также участки, специально выделенные на территории железнодорожной станции, принадлежащие владельцу инфраструктуры и используемые для проведения операций по погрузке, выгрузке, сортировке и хранению грузов, в том числе контейнеров, багажа и грузобагажа пользователей услугами железнодорожного транспорта.
Инфраструктура железнодорожного транспорта общего пользования — технологический комплекс, включающий в себя железнодорожные пути общего пользования и другие сооружения, станции, устройства электроснабжения, сети связи, системы сигнализации, централизации и блокировки (СЦБ), информационные комплексы и систему управления движением и иные обеспечивающие функционирование этого комплекса здания, строения, сооружения, устройства и оборудование (рис.1).

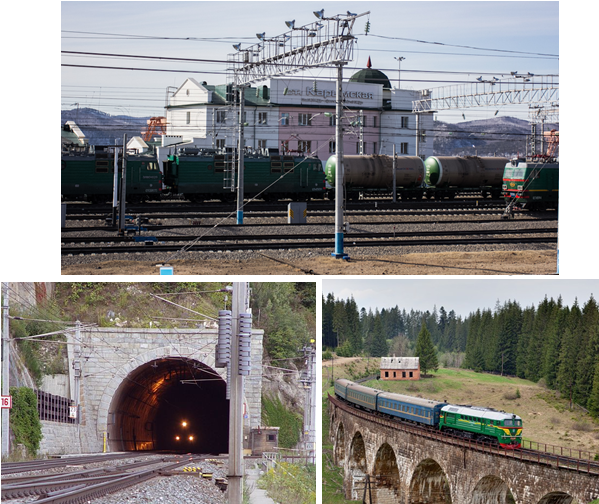

Рис.1. Инфраструктура железнодорожного транспорта общего пользования.
К местам необщего пользования относятся — железнодорожные пути необщего пользования, крытые и открытые склады, а также участки, расположенные на территории железнодорожной станции, не принадлежащие владельцу инфраструктуры или сданные им в аренду и используемые для выполнения операций по погрузке и выгрузке грузов, в том числе контейнеров, определенных пользователей услугами железнодорожного транспорта (рис.2).

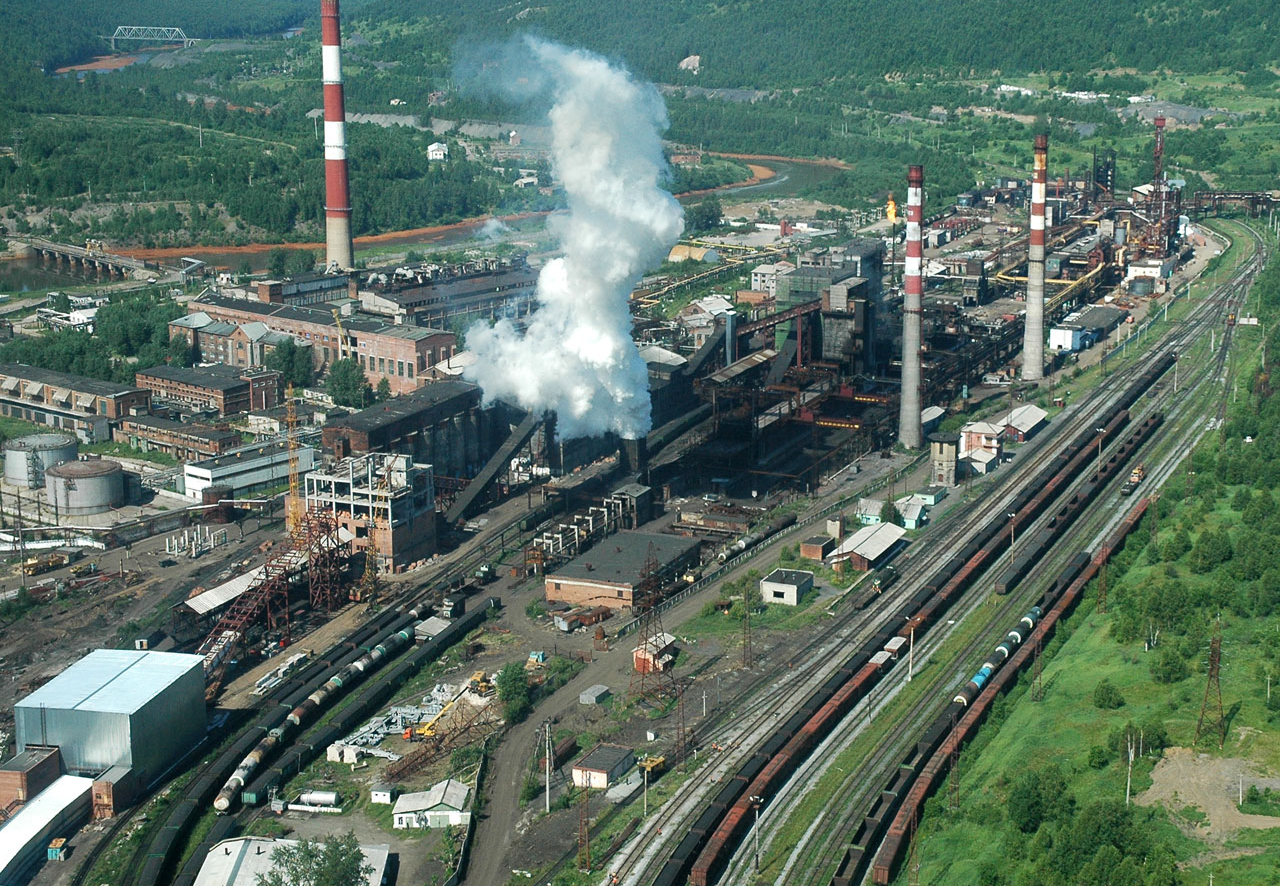

Рис.2. Железнодорожные пути необщего пользования.
Железнодорожные пути необщего пользования - подъездные пути, примыкающие непосредственно или через другие подъездные пути к путям общего пользования и предназначенные для обслуживания определенных пользователей услугами железнодорожного транспорта на условиях договоров или выполнения работ для собственных нужд (статья 2 Федерального закона от 10 января 2003 г. N 17-ФЗ "О железнодорожном транспорте в Российской Федерации" (рис.2).
I. Основные руководящие документы по обеспечению работы железных дорог и безопасности движения
Федеральный закон от 10 января 2003 г. № 17-ФЗ «О железнодорожном транспорте в Российской Федерации» — определяет правовые, организационные и экономические условия функционирования железнодорожного транспорта общего пользования, основы взаимодействия. В нем сформулированы основные принципы: устойчивость работы, доступность, безопасность и качество оказываемых услуг, развитие конкуренции и рынка услуг, согласованность функционирования единой транспортной системы.
Федеральный закон от 10 января 2003 г. № 18-ФЗ «Устав железнодорожного транспорта Российской Федерации» — регулирует отношения, возникающие между перевозчиками, пассажирами, отправителями и получателями грузов, владельцами инфраструктур общего пользования и путей необщего пользования, а также другими физическими и юридическими лицами при пользовании услугами железнодорожного транспорта, устанавливает их права, обязанности и ответственность. Устав определяет основные условия организации и осуществления перевозок пассажиров, грузов, багажа и грузобагажа, оказания услуг по использованию инфраструктуры железнодорожного транспорта общего пользования и иных услуг, связанных с перевозками.
Четкая и бесперебойная работа железных дорог и безопасность движения достигаются неукоснительным выполнением Правил технической эксплуатации (ПТЭ), Инструкции по сигнализации (ИСИ) и Инструкции по движению поездов и маневровой работе(ИДП) на железных дорогах Российской Федерации.
ПТЭ — устанавливают систему организации движения поездов, функционирования сооружений и устройств инфраструктуры железнодорожного транспорта, подвижного состава, а также определяют действия работников железнодорожного транспорта при технической эксплуатации железнодорожного транспорта общего и необщего пользования, разработаны в соответствии с Федеральным законом от 10 января 2003 г. N 17-ФЗ "О железнодорожном транспорте в Российской Федерации. Обязательны для всех подразделений и работников железнодорожного транспорта. Требованиям ПТЭ должны соответствовать все инструкции и другие руководящие указания, относящиеся к технической эксплуатации, проектированию и строительству железных дорог, сооружений, устройств и подвижного состава.
ИСИ — определяет систему видимых и звуковых сигналов для передачи приказов и указаний, относящихся к движению поездов и маневровой работе, а также типы сигнальных приборов, с помощью которых эти сигналы подаются, обеспечивает бесперебойность и безопасность движения поездов и маневровой работы.
ИДП — устанавливает правила приема, отправления и пропуска поездов при использовании различных устройств СЦБ и связи, в том числе при проведении ремонтно-строительных работ на железнодорожных путях и сооружениях, правила производства маневров на станциях, порядок выдачи предупреждений на поезда; и также другие правила, регламентирующие безопасность движения поездов и маневровой работы.
II. Основные определения
На сети железных дорог применяют основные термины и определения к ним:
владелец инфраструктуры — юридическое лицо или индивидуальный предприниматель, имеющие инфраструктуру на праве собственности или ином праве и оказывающие услуги по ее использованию на основании соответствующих лицензий и договора;
локомотив — подвижной состав, предназначенный для обеспечения передвижения по путям поездов или отдельных вагонов (рис.3);

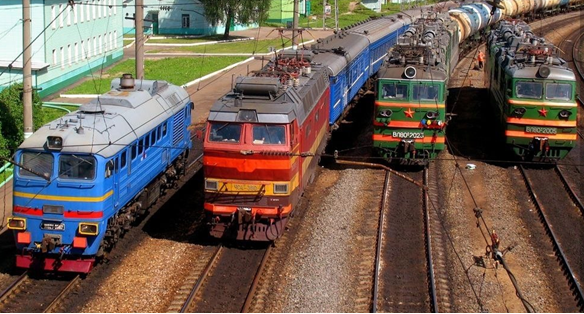

Рис.3. Локомотивы.
оператор железнодорожного подвижного состава — юридическое лицо или индивидуальный предприниматель, имеющие вагоны, контейнеры на праве собственности или ином праве, участвующие на основе договора с перевозчиком в осуществлении перевозочного процесса с использованием указанных вагонов, контейнеров.
перевозчик — юридическое лицо или индивидуальный предприниматель, принявшие на себя по договору обязанность доставить пассажира, вверенный им отправителем груз, багаж или грузобагаж из пункта отправления в пункт назначения, а также выдать груз, багаж или грузобагаж уполномоченному на его получение лицу (получателю);
пользователь услугами железнодорожного транспорта — пассажир, грузоотправитель, грузополучатель либо иное физическое или юридическое лицо, пользующиеся услугами (работами), оказываемыми организациями и индивидуальными предпринимателями на железнодорожном транспорте;
ССПС — мотовозы, дрезины, специальные автомотрисы для перевозки необходимых для производства работ материалов или доставки работников к месту работы, железнодорожно-строительные машины, имеющие автономный двигатель с тяговым приводом в транспортном режиме (рис.4);

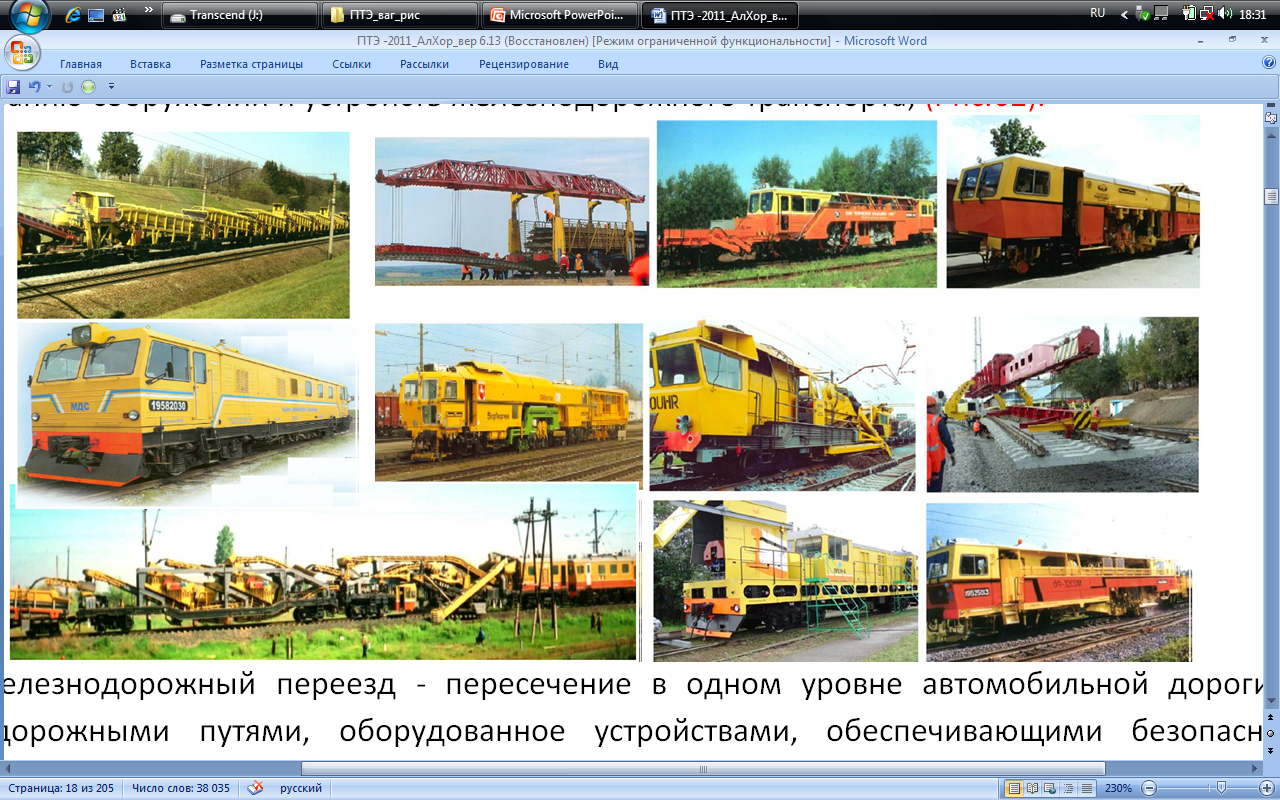

Рис.4. ССПС.
составительская бригада — бригада, предназначенная для руководства маневровой работой с вагонами, группой вагонов, поездами, которая состоит из составителя поездов и помощника составителя поездов, а также может состоять из двух составителей поездов, один из которых назначается руководителем;
съемные подвижные единицы — съемные дрезины, ремонтные вышки на электрифицированных участках, путеизмерительные, дефектоскопные и другие тележки и подвижные единицы, которые могут быть сняты с пути обслуживающими их работниками вручную (рис.5);

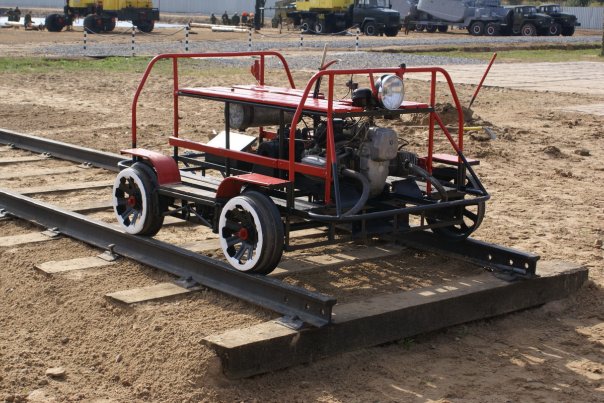

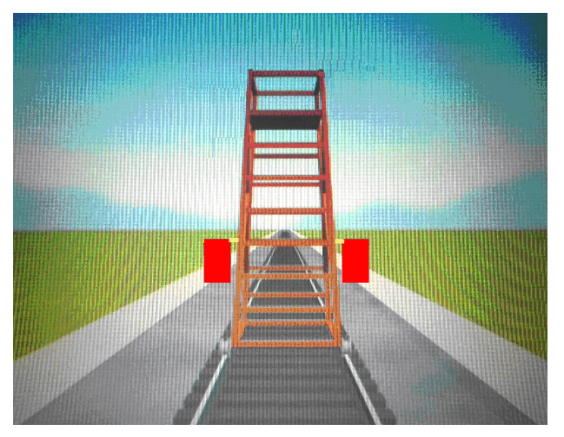

Рис.5. Съемные подвижные единицы.
торможение служебное — торможение ступенями любой величины для плавного снижения скорости или остановки поезда в заранее предусмотренном месте, различаемое на служебное и полное служебное торможение;
торможение экстренное — торможение, применяемое в случаях, требующих немедленной остановки поезда, путем применения максимальной тормозной силы;
тормозной путь — расстояние, проходимое поездом за время от момента воздействия на приборы и устройства для управления тормозной системой, в том числе срабатывания крана экстренного торможения (стоп-крана), до полной остановки;
транспортные средства железнодорожного транспорта — подвижной состав, в том числе вагоны, дрезины, автомотрисы, дизель-поезда, железнодорожно-строительные машины (самоходные), паровозы, тепловозы, мотовозы, электровозы, электропоезда, мотор-вагонный подвижной состав;
