Значения коэффициента применимости молотов

Тип молота	Коэффициент Кп для материалов свай
	дерево	сталь	железобетон
Трубчатые дизельные молоты и мо­лоты двойного действия Молоты одиночного действия и штанговые дизель-молоты Подвесные молоты	5 3,5 2	5.5 4 2,5	6 5 3

При выборе молотов для забивки наклонных свай энергию уда­ра, вычисленную в подпункте «а», необходимо увеличить, умножив ее значение на коэффициент К₁ (табл. 4.4.)

Т а б л и ц а 4.4

Значения коэффициента увеличения энергии удара молота при забивке наклонных свай
Наклон сваи	5:1	4:1	3:1	2:1		1:1
Коэффициент К1	1,1	1,15	1,25	1,4		1,7

2. Выбор копра выполняется также по двум параметрам:

а) грузоподъемность копра G_к(Н) должна быть равной или не­сколько большей, чем общая сила тяжести молота и сваи, т.е.

G_к (Qп + q ) (1тонна=10кН)

б) потребная полная высота копра Н_к (м) должна быть:

Н_к (L_с + l_м+l_x+l ± ∆l),

где: L_с - полная длина сваи, м;

l м - полная длина молота, м;

l_x - длина хода ударной части молотов простого действия или высота падения простейшего подвесного (механическо­го) молота, м. Для дизель-молотов и паровоздушных мо­лотов двойного действия l_x =0;

l - запас в высоте копра для размещения подъемных блоков (l =0,5... 1 м), м;

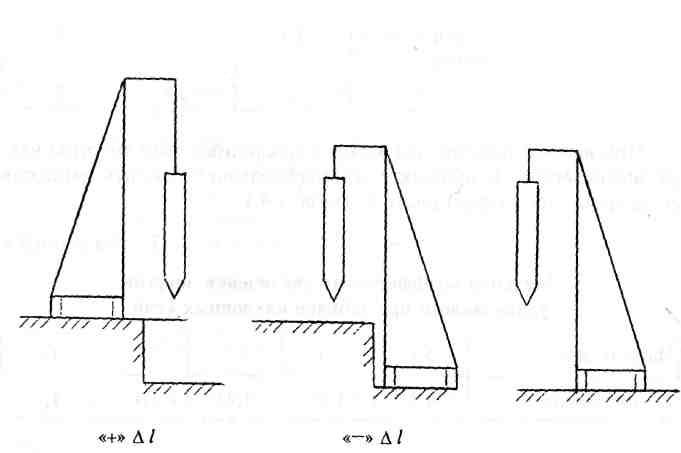

∆l - разница уровней стояния копра и поверхности земли в месте погружения сваи, м (знак «плюс» ставят при раз­мещении копра ниже уровня погружения сваи, а знак «минус» — выше уровня погружения сваи).

«+»∆ l «-»∆ l ∆ l =0

Копер выбирается по техническим характеристикам (приложение 4). Приложение 4

Таблица 1

Технические характеристики трубчатых дизельных молотов

Показатель	СП-75	СП-76	СП-77	СП-78	СП-79
Масса ударной части, т	1,25	1,8	2,5	3,5	5,0
Наибольшая энергия удара, кДж	40	56	43,5	61	87
Длина молота, м	3,96	4,34	4,97	5,15	5,3
Масса молота, т	2,6	3,8	5,9	7,6	9,1

Таблица 2

Технические характеристики штанговых дизельных молотов

Показатель	D8	D12	D16	D19
Масса ударной части, т	0,8	1,28	1,6	1,82
Наибольшая энергия удара, кДж	52	84	104	116
Длина молота, м	4,7	5,07	4,984	4,954
Масса молота, т	1,95	3,0	3,25	3,55
Максимальный вес сваи ,т	2,5	4,5	5,0	6,0

Таблица 3
