1. Инфологическое проектирование
1.1. Анализ предметной области
База данных (БД) разрабатывается для программной системы «ПОЛИГРАФИЯ». Она предназначена для информационного обслуживания сотрудников студенческой полиграфии (СП). БД должна содержать данные о расходных материалах, услугах, поступающих в СП заказах, финансовом состоянии СП и предоставлять возможность получать разнообразные отчеты.
Выделим базовые сущности предметной области:
Услуги
Расходные материалы
Услуги
Финансы
Клиенты
Рассылки
Заказы расходных материалов

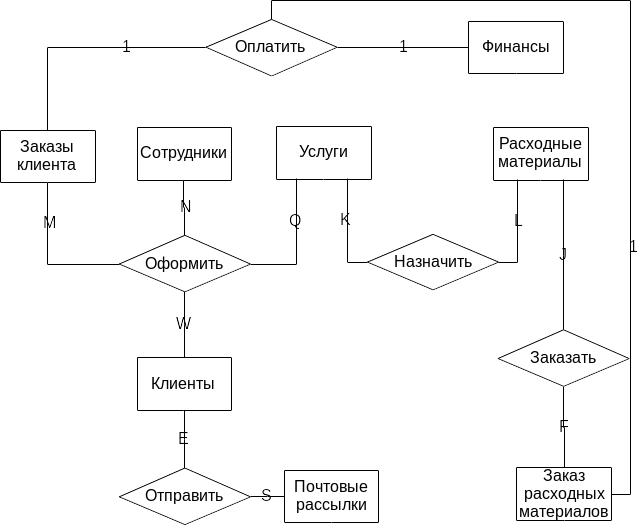

ER-диаграмма разрабатываемой БД приведена на рисунке 1.
Рисунок 1. ER-диаграмма
1.2. Анализ информационных задач и круга пользователей системы
ПС создается для обслуживания следующих групп пользователей:
управляющий;
кладовщик;
операторы;
web-сайт.
Разрабатываемая БД должна предоставлять следующие функциональные возможности:
ведение БД (запись, чтение, модификация, удаление в архив);
обеспечение целостности и логической непротиворечивости данных;
обеспечение защиты данных от несанкционированного или случайного доступа (определение прав доступа);
реализация наиболее часто встречающихся запросов в готовом виде.
Часто встречающиеся запросы:
отобразить список всех услуг;
отобразить список всех расходных материалов заданного типа;
отобразить все необработанные заказы клиентов;
найти заказ клиента по его идентификатору;
отобразить все заказы расходных материалов;
отобразить все почтовые рассылки;
найти всех клиентов, подписавшихся на почтовую рассылку.
2. Определение требований к операционной обстановке
Рассчитаем примерный объем памяти, который потребуется для хранения данных в течении одного месяца работы.
Mc =2 *(314 *10 +264 *10 +35 *3000 +520 *3000 +15 *100 +268 *1 +14 *3010 +574 *20 +101
*10 +101 *3 +101 *3 +101 *3 +12 *6000 +8 *3 ) = 396111
Следовательно за год объем БД не должен превысить 5149443 ≈5.2 мб
3. Выбор субд и других программных средств
Анализ информационных задач показывает, что для реализации требуемых функций подходят почти все СУБД для ПЭВМ (Oracle, MS Access и др.). Все они поддерживают реляционную модель данных и предоставляют разнообразные возможности для работы с данными.
В разрабатываемой ПС потребуется взаимодействие БД с программными модулями, реализованными на языке PHP. Поэтому остановим наш выбор на СУБД MySQL, которая очень популярна в web-разработках. Для разработки БД будет использована MySQL версии 5.1.
