3.2. Определение времени пуска сд.

Разделим характеристику m_д = f(s) (рис.3.2.1) по оси скольжения S на 10 равных частей, определим координаты m_д каждой части и получим дискретные значения m_дi = f( S_i)

i = 1…10

m_{а.ср i} =

m_{c.ср i} =

m_дi = m_{а.ср i} - m_{c.ср i}

Таблица 3.2.1

	0-0,1	0,1-0,2	0,2-0,3	0,3 - 0,4	0,4-0,5	0,5-0,6	0,6-0,7	0,7-0,8	0,8 - 0,9	0,9-1
mа.ср	0,807	1,711	1,6865	1,438	1,21	1,031	0,893	0,786	0,7005	0,631
mc.ср	0,8025	0,663	0,5385	0,4295	0,3365	0,259	0,1965	0,15	0,121	0,1055
mд	0,0045	1,048	1,148	1,0085	0,8735	0,772	0,6965	0,636	0,5795	0,5255

Механическая постоянная синхронного двигателя:

Т_J = 0,011 J = 0,011 1,00485

Время пуска без реактора:

t_П = -Т_J = -1,00485 (-23,412) = 23,5 с

= + + … + = -0,1 = -23,412 с.

По условию нагрева обмоток СД время пуска t_П не должно превышать допустимого времени пуска t_ДОП при U_ДВ, которое приводится в справочнике.

При U_дв = 0,7; t_ДОП = 25 с, t_ДОП > t_П и нормальное условие пуска обеспечивается.

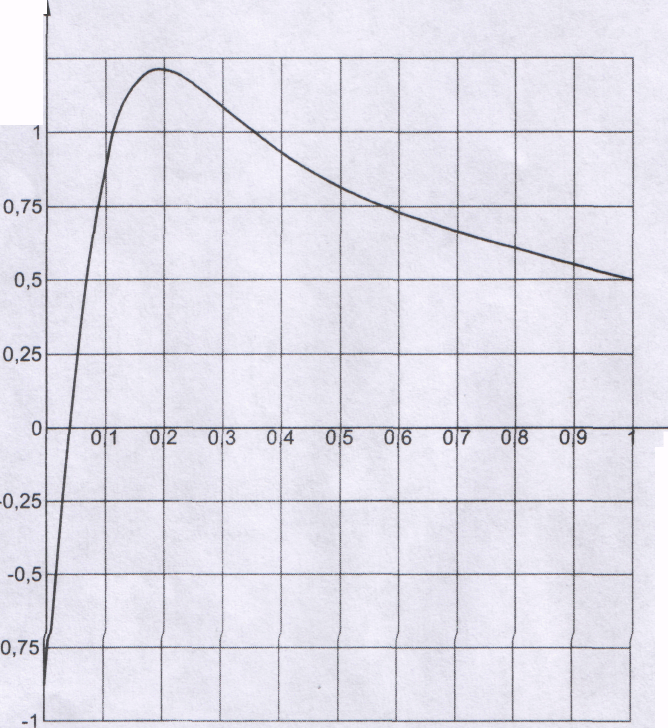

Рис.3.2.1. Динамический момент при пуске без реактора. Механическая характеристика m_д = f(s)

3.3. Расчёт и выбор реактора р1.

Оценка режима пуска СД по значениям динамических моментов m_д(1) и m_д(0,05)

m_д(1)= m_a(1) – m_c(1) =0,6-0,1=0,5

m_д(0,05)= m_a(0,05) – m_c(0,05) = 1,04 – 0,8 = 0,204

Сопротивление реактора Р1:

х_р = U = 1 = 0.07

Принимаем S_б = 10 МВА

x_P1 = х_р = 0,079 =0,284 Ом

Расчётный номинальный ток реактора:

I_Р.н = 0,2 I_н.СД = 0,2 133,657 = 26,73 А

По каталогу выбираем ближайший по расчётным данным реактор РБ10-400-0,35

U_н = 10 кВ (U_н U_н.СД)

I_Н=400А (I_н >I_Р._Н)

= 0,35 Ом ( > х_Р1)

С учётом каталожного значения пересчитываем значение х_р (принимаем S_б = 40 МВА):

Хр1 = = 0,35 = 0,389

3.4. Построение механической характеристики m_ар = f(s) при реакторном пуске.

Максимальный момент при реакторном пуске (скольжение S=1):

= m_m = 1,836 = 1,677

Критическое скольжение при реакторном пуске:

= S_кр = 0,168 = 0,153

Механическая характеристика m_ар = f(s) по формуле Клосса, S = 0…1

m_ap =

Таблица 3.4.1

S		0		0,05		0,1		0,15		0,2		0,25		0,3		0,35		0,4		0,45
mар		0		0,99		1,536		1,677		1,619		1,493		1,357		1,231		1,119		1,022
mс		0,876		0,8		0,729				0,597				0,48				0,379
S	0,5		0,55		0,6		0,65		0,7		0,75		0,8		0,85		0,9		0,95		1
mар	0,938		0,866		0,803		0,748		0,7		0,657		0,619		0,585		0,554		0,527		0,501
mс	0,294				0,224				0,169				0,131				0,111				0,1

/ 0.1 0.2 0.3 О.4 0,5 0,6 0,7 0,8 0,9 1

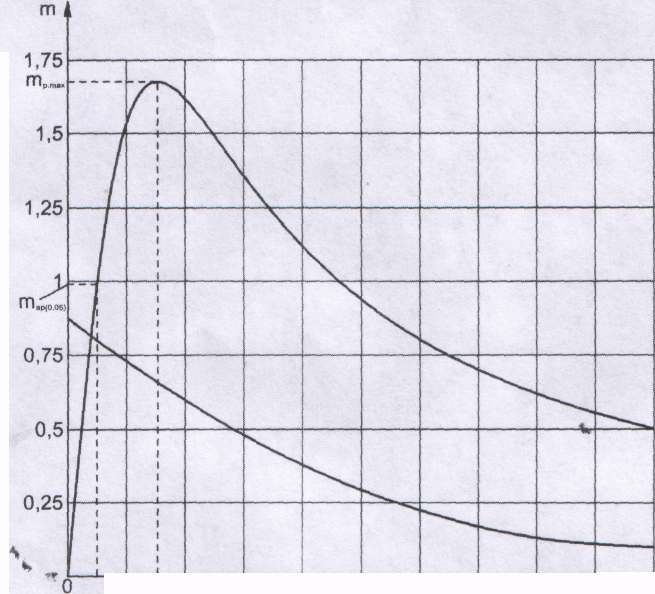

Рис.3.4.1. Механическая характеристика синхронного двигателя при реакторном пуске m_ар = f(s) и m_с = f(s)

i = 1…10

m_{аp.ср i} =

m_{c.ср i} =

m_{д.p i} = m_{аp.ср i} - m_{c.ср i}

Таблица 3.4.2

	0-0,1	0,1-0,2	0,2-0,3	0,3-0,4	0,4-0,5	0,5-0,6	0,6-0,7	0,7-0,8	0,8-0,9	0,9-1
mар,ср	0,768	1,5775	1,488	1,238	1,0285	0,8705	0,7515	0,6595	0,5865	0,5275
mс.ср	0,8025	0,663	0,5385	0,4295	0,3365	0,259	0,1965	0,15	0,121	0,1055
mд.р	-0,0345	0,9145	0,9495	0,8085	0,692	0,6115	0,555	0,5095	0,4655	0,422

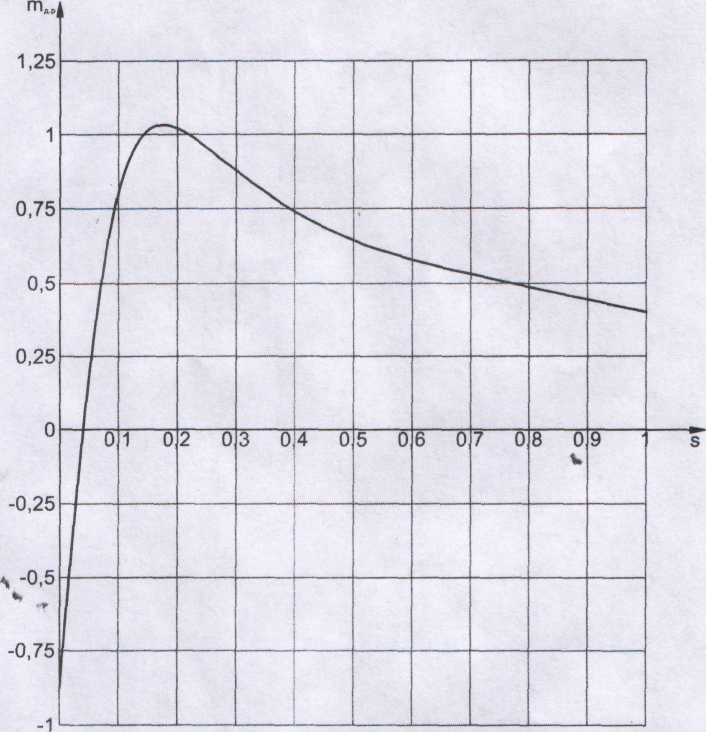

Рис.3.2.1. Динамический момент при реакторном пуске. Механическая характеристика m_д.р = f(s)

Так как m_д.р(1) > 0,1 и m_д._р(0,05) > 0,1, то пуск и втягивание СД в синхронизм происходит успешно. Проведём проверку условия синхронизации СД.

Напряжение на зажимах двигателя при реакторном пуске:

U_дв = U = 1 = 0,914

Установившееся значение скольжения:

S_уст = =

Так как > S_уст ,то втягивание в синхронизм происходит успешно.
