Содержание

1. Исходные данные (23 вариант)..........................................................................1

2. Сопротивление элементов СЭС.........................................................................3

3. Расчёт устойчивости синхронного двигателя...................................................4

3.1. Построение механической характеристики СД m = f(s). Оценка режима пуска СД по значениям динамических моментов................................................4

3.2. Определение времени пуска СД.....................................................................5

3.3. Расчёт и выбор реактора Р₁..............................................................................6

3.4. Построение механической характеристики m_ар = f(s) при реакторном пуске…..7

4. Токи трёхфазного и двухфазного КЗ.................................................................9

5. Остаточные напряжения на шинах при КЗ.....................................................10

6. Токи и время срабатывания МТЗ двигателей и трансформаторов Т₃, Т₄….11

6.1. Синхронный двигатель..................................................................................11

6.2. Асинхронные двигатели................................................................................11

6.3. Трансформаторы Тз, Т4.................................................................................12

7. Напряжение на шинах при групповом пуске двигателей 2-ой секции с учетом и без учета нагрузки 1-ой секции............................................................12

8. Напряжение срабатывания и время пуска АВР (Q₁₁).....................................13

9. Токи и время срабатывания РЗ на секционном выключателе.......................15

Список литературы..........................................................................................16

1. Исходные данные (23 вариант).

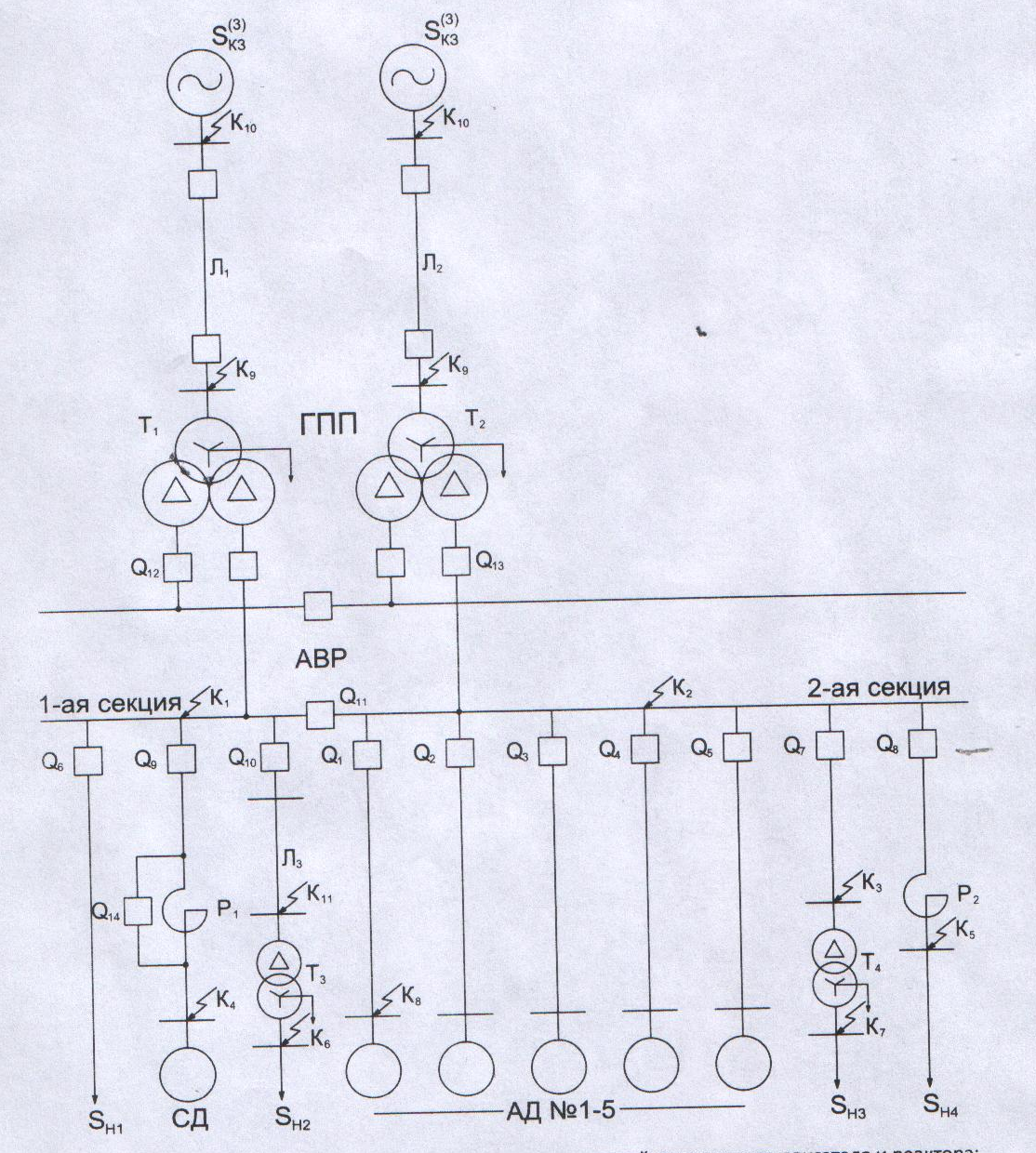

Исходная схема:

Данные для выбора трансформаторов, асинхронных двигателей, синхронного двигателя и реактора:

Таблица 1.1

№п/п	Мощность трансформаторов, Sн.тр, кВА		Мощность двигателей, рн.дв, «ВТ			Нагрузка, Рнагр , кВт			Ток реактора, Iн.р, кА
	Т1 ,Т2	Т3, Т4		СД	АД		Н1	Н4		Р2
23	40000	2500		1250	5x800		28250	3900		0,63

Параметры системы и ЛЭП:

Таблица 1.2

№ п/п	Система	ЛЭП1		ЛЭП 2		лэпз			ЛЭП4
	МВА	l, км	xуд, Ом/км	1, км	xуд, Ом/км		1, км	xуд, Ом/км		1,км	xуд, Ом/км
23	100000	20	0,4	20	0,4		40	0,08		40	0,08

Параметры трансформаторов Т₁ и Т₂:

Таблица 1.3

Тип	S, МВА	Uвн, кВ	Uнн, кВ	Uкз, %	Uкн1,н2, %	Рхх, кВт	Ркз, кВт
ТРДН-40000/110	40	115	6,3	10,5	30	50	160

Параметры трансформаторов Т₃ и Т₄:

Таблица 1.4

Тип	S, МВА	Uвн, кВ	Uнн, кВ	Uкз, %	Рхх, кВт	Ркз, кВт
ТМ-2500/6	2,5	6,3	0,4	5,5	4,6	25

Параметры реактора Р₂:

Таблица 1.5

Тип	UнР2, кВ	Iн.Р2, кА	XР2, Ом
РБ-10-630-0,25	10	0,63	0,25

Параметры синхронного двигателя (СД):

Таблица 1.6

Тип	Uн, кВ	Рн, МВт	cos	J, кг м2	η	mIn (mI)	mn	m0.05	nс, об/мин
СДН15-39-8УЗ	6	1,25	0,9	203	0,948	7	0,6	1	750

Параметры асинхронных двигателей (АД) (5 двигателей):

Таблица 1.7

Тип	Uн, кВ	Рн, МВт	cos	η	Mn/Mном	Mmax/Mном	mIn (mI)	nс, об/мин
4АРМ-800/6000УХЛ4	6	0,8	0,89	0,96	1	2	5,3	2979

Насос к СД мощностью 1250 кВт, тип: 48Д-22; условия пуска - открытая задвижка.

Момент сопротивления m_c:

Таблица 1.8

S	1	0,8	0,6	0,4	0,2	0,1	0,05	0
mc	0,1	0,131	0,224	0,379	0,597	0,729	0,8	0,876

Электропривод к АД мощностью 800 кВт, конусные дробилки, тип: ККД-1500а; условие пуска -нормальное.

Момент сопротивления m_c:

Таблица 1.9

S	1	0,8	0,6	0,4	0,2	0,1	0,05	0
mc	0,22	0,25	0,339	0,487	0,696	0,822	0,981	0,963
