1.5 Схема електрична принципова

Електродвигун вентиляторів включається при пуску компресора, проте він може бути також включений у роботу в режимі вентиляції і при відключеній холодильній системі.

П ульт управління 2 з пускозахисним пристроєм призначається для пуску, зупинки і управління роботою кондиціонера, встановлення бажаної температури в приміщеннійі автоматичної підтримки її, а також для

захисту елементів кондиціонера від перевантаження.

Електрична схема кондиціонера показана на рис. 1.3.

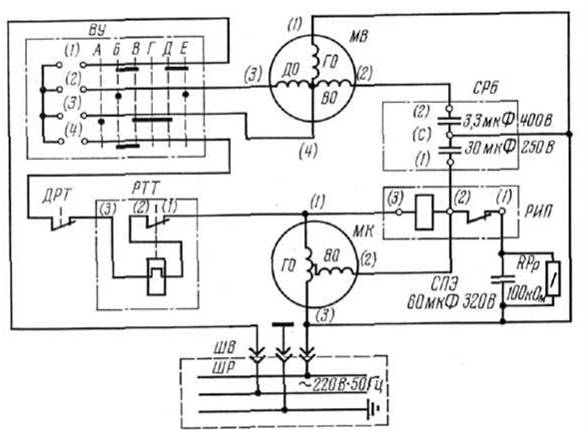

Рис. 1.3 - Електрична схема кондиціонера БК - 500.

Пускозахисний пристрій складається з наступних приладів: конденсатор пусковий електролітичний СПЕ ємністю 60 мкФ для пуску електродвигуна компресора МК;

конденсатор робочий блоковий СРБ для конденсатор робочий блочний СРБ для забезпечення роботи однофазних електродвигунів

МВ і МК; реле напруги пускове РНП (250 В, 10 А) для відключення пускового конденсатора СПЕ після пуску двигуна компресора МК;

термостат ДРТ (датчик реле температури) для автоматичного управління кондиціонером. Температура регулювання від 30 до 15° С;

реле температурно-струмове РТТ для захисту електродвигуна компресора МК при перевантаженнях;

резистор RP_P ОМЛТ-0,5 100 кОм для розряду пускового електролітичного конденсатора СПЕ після його відключення.

Таблиця 1.1 - Технічні дані кондиціонера БК-1500

Найменування показника	Величина показника
Холодопродуктивність, ккал / год	1500
Споживана потужність, Вт	1000
Номінальна напруга, В	220
Робочий струм, А	5
Габаритні розміри, мм	400 × 600 × 585
Маса, кг	51

Таблиця 1.2 - Позначення виводів двигуна

Умовні цифрові позначення	Позиційне позначення двигуна
	МК	МВ
	Маркування виводів за кольором
(1)			Червоний
(2)	Білий		Білий
(3)	Червоний		Коричневий
(4)			Чорний

Опис роботи принципової електричної схеми.

Прослідкуємо роботу електричної схеми спліт-системи, і розглянемо які функції виконують основні елементи схеми.

Мотор-компресор кондиціонера приводиться в рух вбудованим однофазним асинхронним електродвигуном змінного струму, що має робочу і пускову обмотку. Для запуску електродвигуна і захисту його від струмових перевантажень застосовують пускове реле

Номери контактів	Положення рукоятки
	А	Б	В	Г	Д	Є
(1)		+	+		+	+
(2)		+				+
(3)	+		+	+	+	
(4)		+	+			

Рис. 1.4 - Діаграма замикання контактів перемикача

Найменування позначень	Положення рукоятки
	А	Б	В	Г	Д	Є	положення покажчика
Викл.	+			+
Кондиціонер. Слабо.		+
Кондиціонер. Сильно.			+
Вентилятор. Сильно.					+
Вентилятор. Слабо.						+

Рис. 1.5 - Діаграма положення рукоятки перемикача.

Електрична лампа розжарювання для сигналізації про роботу приладу включена в мережу паралельно ланцюги двигуна. Включення електродвигуна мотор-компресора проводиться пусковим реле, в одному корпусі, із яким змонтовано теплове захисне реле, призначене для захисту електродвигуна від перевантажень. Ці елементи забезпечують автоматичне управління агрегатом і показані на принциповій електричній схемі. При роботі кондиціонера в режимі охолоджування («робота») струм йде по ланцюгу - із мережі через

к онтакти датчика-реле температури (вони замкнуті), Контакти реле - перемикача режиму «відтавання» теж замкнуті, утворюючи замкнутий ланцюг з робочою обмоткою електродвигуна мотор-компресора, котушкою пускового реле, нагрівальним елементом, біметалічною пластиною, контактами теплового захисного реле, мережею.

Електродвигун мотор-компресора в цьому режимі обертається з номінальною швидкістю. Струм, споживаний електродвигуном від мережі, не перевищує номінальної величини. Тому контакти пускового реле і контакти реле теплового захисту залишаються в положенні, вказаному на схемі і ніяк не впливають на роботу холодильного агрегату.

Досягши заданої мінімальної температури охолоджування приміщення, спрацьовує датчик-реле температури і розмикає контакти, після чого холодильний агрегат зупиняється. У міру підвищення температури в приміщенні датчик-реле температури замикає контакти, ланцюг живлення електродвигуна відновлюється і по ній знов тече струм. Але, оскільки електродвигун у початковий момент не обертається, споживаний ним струм (пусковий струм) в 3... 5 разів вище номінального. Великий пусковий струм, протікаючи по обмотці котушки пускового реле, викликає його спрацьовування і замикання контактів. Замкнуті контакти підключають до мережі пускову обмотку електродвигуна і двигун розгониться до номінальної частоти обертання, а споживаний ним струм знижується. При зниженні струму до номінальної величини контакти розмикаються, і схема живлення двигуна автоматично переходить у режим «робота», описаний вище. Весь цикл автоматичного запуску двигуна в справному холодильнику займає не більше 2... 3 с. Якщо за цей час електродвигун мотор - компресора не запустився або споживаний ним струм після запуску вище номінального, то через 5.. 10 с нагрівальний елемент нагріватиме біметалічну пластину, яка, згинаючись, розімкне контакти і відключає електродвигун. Таким чином, здійснюється захист електродвигуна від перегріву.

Ч ерез деякий час пластина охолоне, повернеться в початкове положення, замкнувши, і відбудеться повторна спроба автоматичного запуску електродвигуна.

Кондиціонери повинні забезпечувати автоматичне регулювання температури повітря в приміщенні від 18 до 28° С із точністю ±1° С.
