22. Мережі документального зв’язку

Мережа документального зв'язку містить канали зв'язку, вузли комутації й абонентські пункти. Мережа призначена для доставки повідомлень заданому адресатові. Як критерії доставки слугують час, надійність і вартість.

Мережі документального зв'язку поділяються на мережі телеграфного зв'язку, мережі передавання даних і мережі факсимільного зв'язку. Мережа телеграфного зв'язку призначена для передавання літерно-цифрових повідомлень. Мережа передавання даних використовується для доставки різнорідних масивів даних. Через мережу факсимільного зв'язку передаються нерухомі зображення.

Мережі будуються за ієрархічною або неієрархічною структурою. При ієрархічній структурі в мережі є деяка головна магістраль, від якої здійснюються відгалуження. Залежно від розміру й просторового розташування вузлів мережі поділяються на глобальні, корпоративні і локальні.

Взаємні зв'язки між вузлами або топологія мережі визначаються завданнями, які повинна виконувати мережа (рис. 96). При лінійній побудові вихід з ладу одного вузла може розірвати зв'язок між іншими вузлами. Надійність сполучення зіркою залежить від надійності роботи центрального вузла. Сполучення зіркою використовуються, наприклад, за наявності центрального вузла з великою кількістю ресурсів, до яких необхідно мати швидкий доступ із призначених для користувача станцій. Максимальну надійність роботи мережі забезпечує топологія "кожен із кожним", проте вона є найбільш дорогою.

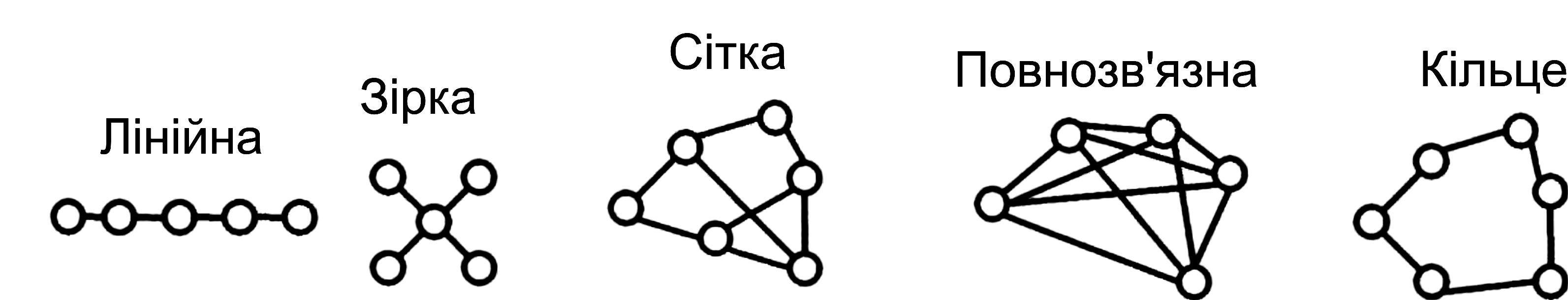

Рис. 96. Топології мереж

У мережах документального зв'язку використовуються різні види комутації. Розрізняють довготривалу й оперативну комутації. Довготривала комутація дозволяє встановлювати з'єднання між двома вузлами на тривалий термін і фактично є фіксованою виділеною лінією зв'язку. Оперативна комутація здійснює з'єднання вузлів на час передавання даних, на решту часу зв'язок розривається. До оперативної комутації належать комутація каналів, комутація повідомлень, комутація пакетів і гібридна комутація. При комутації каналів ресурси мережі виділяються двом вузлам і стають недоступними іншим вузлам на час усього з'єднання. При комутації повідомлень вузли сполучені між собою постійно, а повідомлення передаються від вузла до вузла залежно від заданого маршруту. При комутації пакетів повідомлення розбивається на частини (пакети), які можуть передаватися адресатові або по одному маршруту за віртуальними каналами, або по різних маршрутах у вигляді датаграм. При гібридній комутації для передавання повідомлення може використовуватися декілька видів комутації по черзі або одночасно.

Телеграфні мережі для передавання повідомлень використовують комутацію каналів і комутацію повідомлень. Як зазначалося вище, комутація каналів забезпечує пряме з'єднання між відправником і одержувачем.

Комутація каналів використовується в мережі абонентського телеграфування. При комутації повідомлень пряме з'єднання існує тільки між двома найближчими вузлами. Повідомлення передається на найближчий вузол, на якому визначається його подальший маршрут до наступного найближчого вузла, і так до вузла одержувача. Повідомлення ставиться в чергу й відправляється при звільненні каналу зв'язку. Комутація повідомлень використовується в телеграфній мережі загального користування.

Порівняння методів комутації наведено в таблиці 1.

Таблиця 1

Порівняння методів комутації

Властивість	Комутація каналів	Комутація повідомлень	Комутація пакетів
Наявність прямого електричного з’єднання	+	-	-
Зберігання інформації на проміжних вузлах	-	+	+
Можливість діалогу	+	-	при відсутності великих затримок
Спосіб роботи	з відмовами	з затримками	з відмовами й очікуванням
Робота при перезавантаженні	виникають відмови	виникають затримки	виникають відмови й затримки
Можливість перекодування й зміни формату	-	+	+
Економічність	при малих обсягах навантаження	при великих обсягах навантаження	при великих обсягах навантаження

Структура телеграфної мережі загального користування наведене на рис. 97. Мережа складається з трьох рівнів. На верхньому рівні знаходяться великі вузли зв'язку (головні вузли - ГВ), в яких зосереджено основне навантаження мережі. Середній рівень складається з обласних вузлів (ОВ). Районні вузли (РВ) нижнього рівня мають найменше навантаження. Мережа побудована за радіальною топологією.

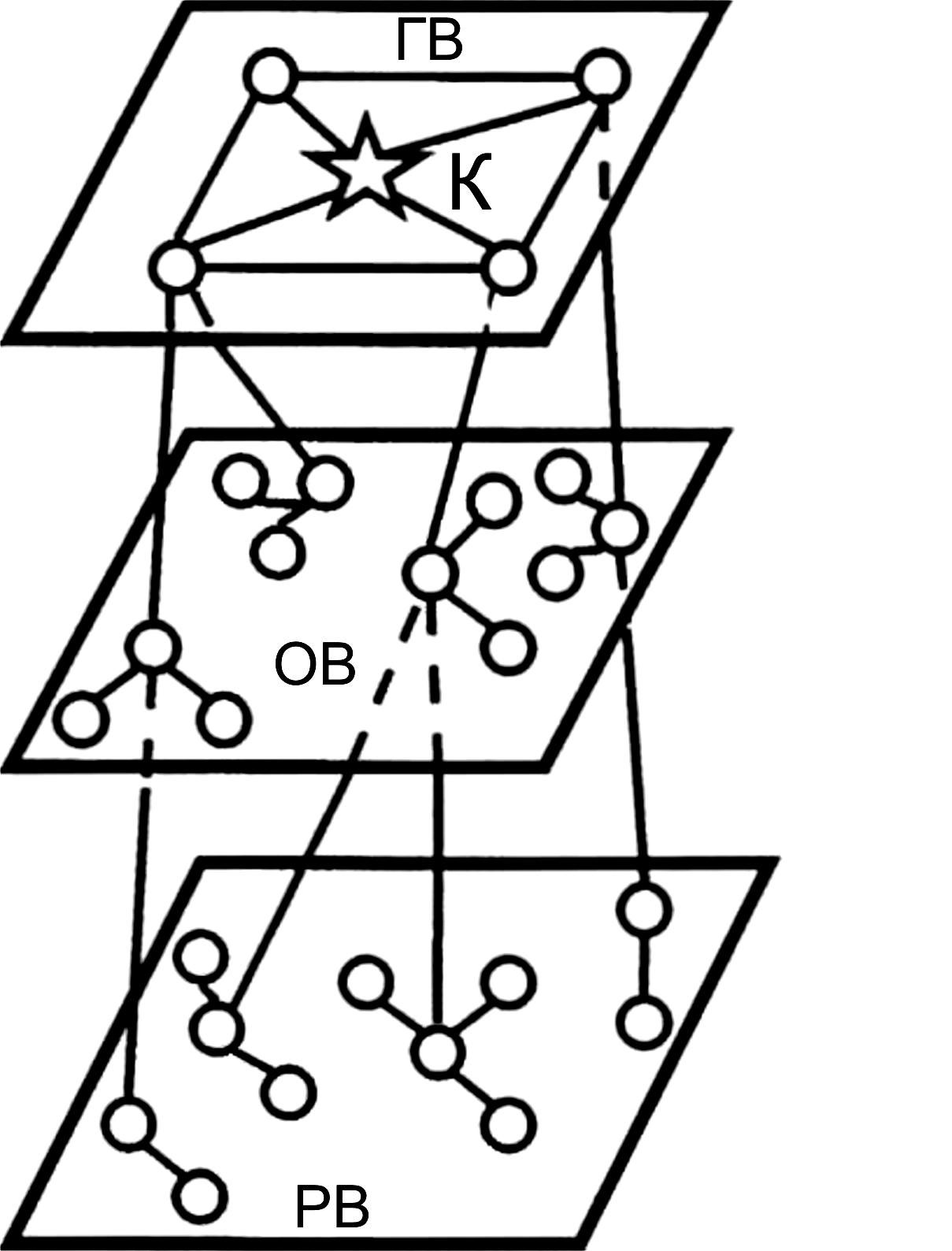

Рис. 97. Телеграфна мережа загального користування

На верхньому рівні всі вузли сполучені один із одним і від кожного вузла є зв’язок із найближчими обласними вузлами. До обласних вузлів під’єднуються районні вузли нижнього рівня. На кожному рівні до будь-якого вузла може під’єднуватися відділення зв'язку. Передавання повідомлень між районними вузлами здійснюється через вузли вищестоящих рівнів. Керування всією мережею здійснюється з центрального телеграфного вузла, розташованого в Києві. Центральний вузол забезпечує обмін повідомленнями між мережею загального користування й мережею абонентського телеграфування.

У теперішній час телеграфна мережа переобладнується та інтегрується з мережею передавання даних. Інтеграція передбачає спільну роботу старого устаткування й сучасних телеграфних терміналів, побудованих на базі персональних ЕОМ.

Контрольні запитання та завдання до розділу 22

1. Класифікація мереж документального зв’язку та принципи їх побудови.

2. Комутація в мережах документального зв’язку.

3. Топологія мереж документального зв’язку.

4. Телеграфна мережа загального користування.
