18.2. Пристрої фазування за циклами
Фазування за циклами може здійснюватися маркерним і безмаркерним способами. При маркерному фазуванні разом із початковою інформацією в кожному циклі передаються службові кодові комбінації.

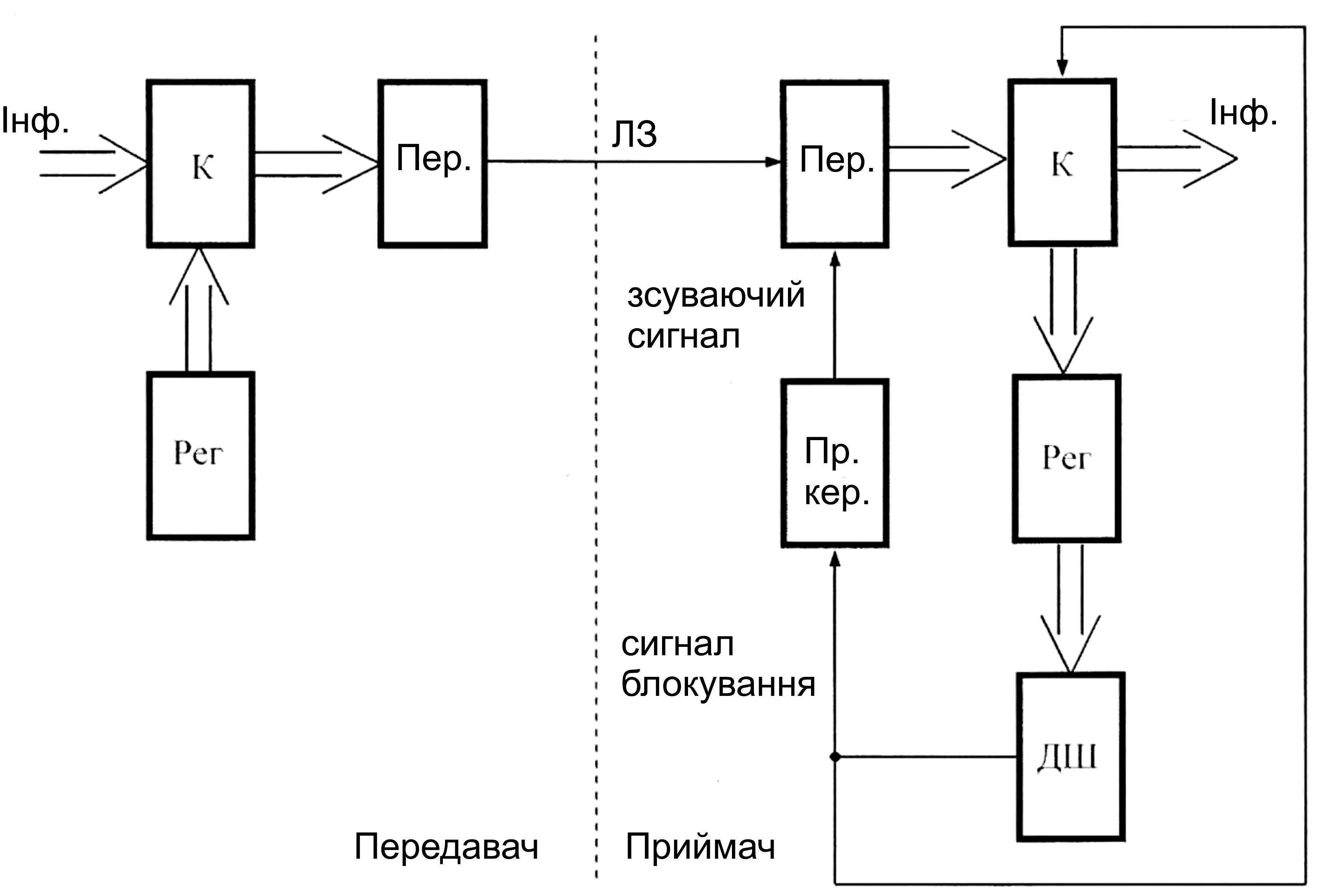

При безмаркерному способі фазування передавання службових кодових комбінацій не відбувається. Безмаркерний спосіб фазування використовується при синхронному передаванні. Перед початком сеансу зв'язку приймач і передавач фазуються спеціальними фазуючими кодовими комбінаціями. Структурна схема системи з безмаркерним фазуванням зображена на рис. 80.
Рис. 80. Система передавання інформації з безмаркерним фазуванням
У регістрі (Peг) зберігається фазуюча кодова комбінація. Дешифратор (ДШ) формує активний сигнал у разі появи на його вході фазуючої кодової комбінації. При встановленні з'єднання комутатор під’єднує регістр до перетворювача й фазуюча кодова комбінація передається до лінії зв'язку. У приймачі комутатор під’єднує дешифратор через регістр тимчасового зберігання до лінії зв'язку. При появі фазуючої кодової комбінації на вході дешифратора останній видає сигнал комутатору про те, що система сфазована. У цьому випадку комутатор спрямовує потік інформації одержувачеві. Якщо фазуюча кодова комбінація не виділена дешифратором, то пристрій керування здійснює зсув на один розряд при детектуванні кодової комбінації. Зсув відбувається доти, доки не буде виділена фазуюча кодова комбінація.
Позитивна сторона безмаркерного методу - це висока пропускна здатність системи передавання з огляду на те, що при передаванні інформації до неї не вводяться службові символи. Проте при порушенні синхронізації фазування системи має бути проведене знову.

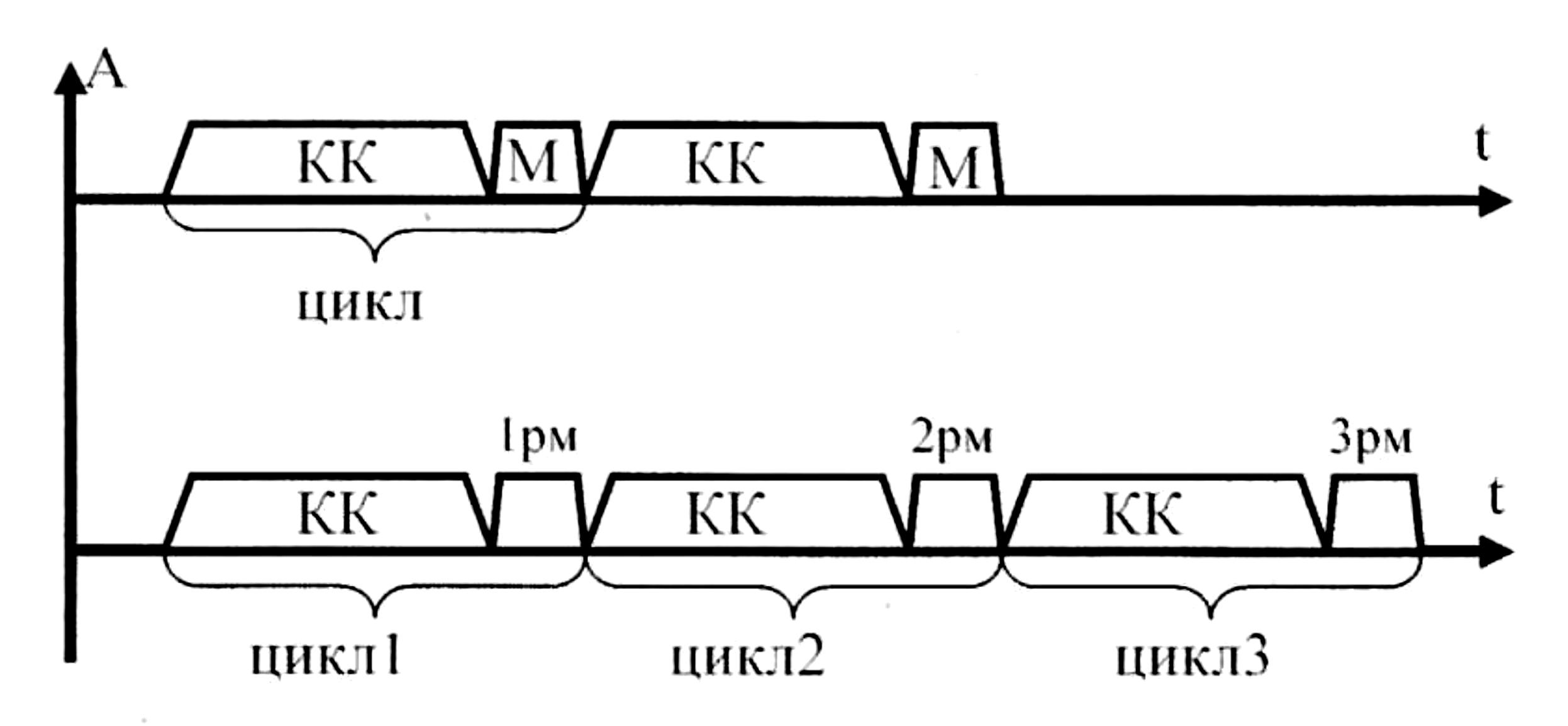

Маркерний метод циклового фазування реалізується двома способами. У першому способі маркер передається повністю з кожною кодовою комбінацією в кожному циклі, у другому способі кодова комбінація маркера передається порозрядно в декількох циклах (рис. 81).
Рис. 81. Маркерне фазування

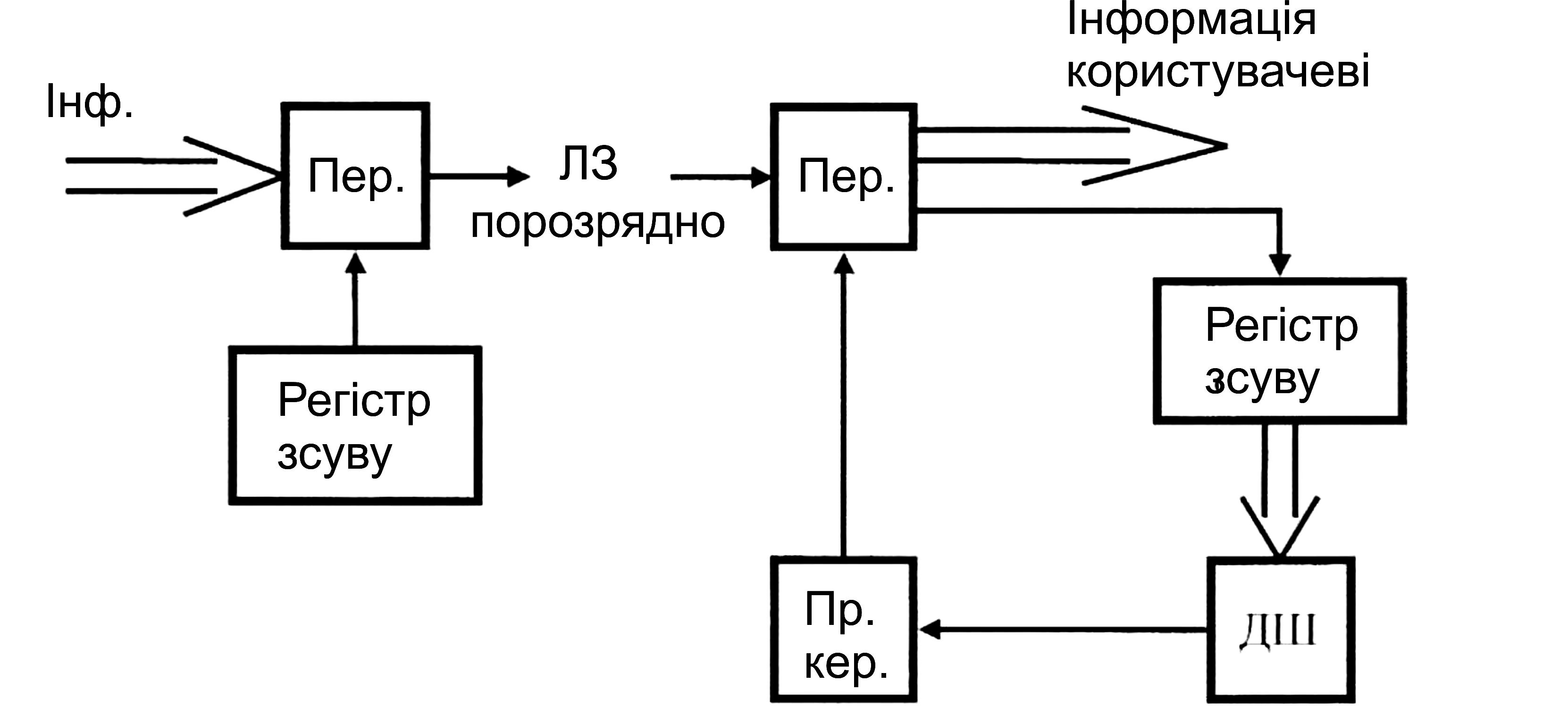

Спрощена структурна схема системи з маркерним фазуванням наведена на рис. 82. Кодова комбінація маркера передається за кількома циклами.
Рис. 82. Структурна схема системи з маркерним фазуванням
У кожному циклі відбувається зсув розрядів маркера й до лінії зв'язку потрапляє цикл із черговим бітом маркера. На стороні приймача з прийнятого циклу в перетворювачі виділяється розряд маркера, який запам'ятовується в регістрі. Після заповнення регістра всіма розрядами маркера відбувається порівняння прийнятого маркера з його правильними значенням. У разі виявлення різниці формується керуючий сигнал фазування. При отриманні такого сигналу перетворювач зсуває межі циклу в послідовності, що приймається, доти, доки не буде досягнутий збіг прийнятого й зразкового маркерів.

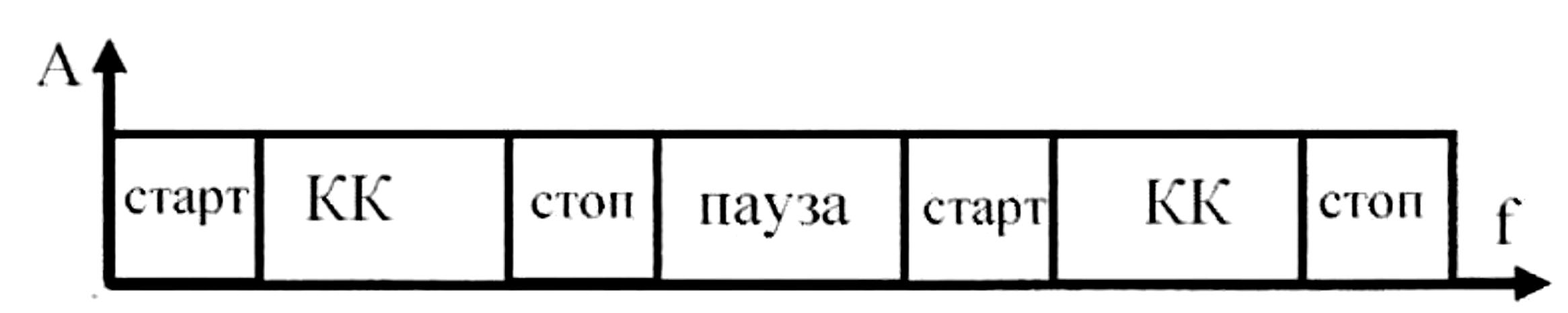

Старт-стопний або асинхронний спосіб фазування полягає в передаванні службових символів перед і після кодових комбінацій (рис. 83).
На приймальній стороні система виділяє стартовий службовий символ і перемикає потік даних, що входить, на одержувача. Після виділення стопового символу одержувач відключається від перетворювача, і система зупиняє свою роботу до отримання нового стартового символу.
Асинхронний метод фазування за циклами дозволяє передавати кодові комбінації довільної довжини, не обумовленої заздалегідь, і невідомі одержувачеві. Також метод не вимагає часу для постійного фазування приймальної й передавальної сторін. Проте при виникненні помилки виникає необхідність повторно передавати всю кодову комбінацію цілком, внаслідок чого, у результаті зниження перешкодостійкості, при асинхронному методі фазування може знижуватися пропускна здатність.
Рис. 83. Асинхронне фазування
Контрольні запитання та завдання до розділу 18
Призначення пристроїв фазування.
Які методи фазування при синхронному способі передавання Ви знаєте?
Призначення САР.
Наведіть та прокоментуйте структурну й функціональну схеми САР з безпосереднім керуванням, часові діаграми роботи.
Наведіть та прокоментуйте структурну й функціональну схеми САР з побічним керуванням, часові діаграми роботи.
Розкрийте зміст методу фазування з пілот-сигналом.
Розкрийте зміст методу резонансного фазування.
Особливості фазування за посиланнями при асинхронному передаванні інформації
Способи фазування за циклами.
Опишіть та прокоментуйте систему передавання інформації з безмаркерним фазуванням.
Опишіть та прокоментуйте систему з маркерним методом циклового фазування.
Прокоментуйте асинхронний метод фазування за циклами.
