12. Кодування інформації

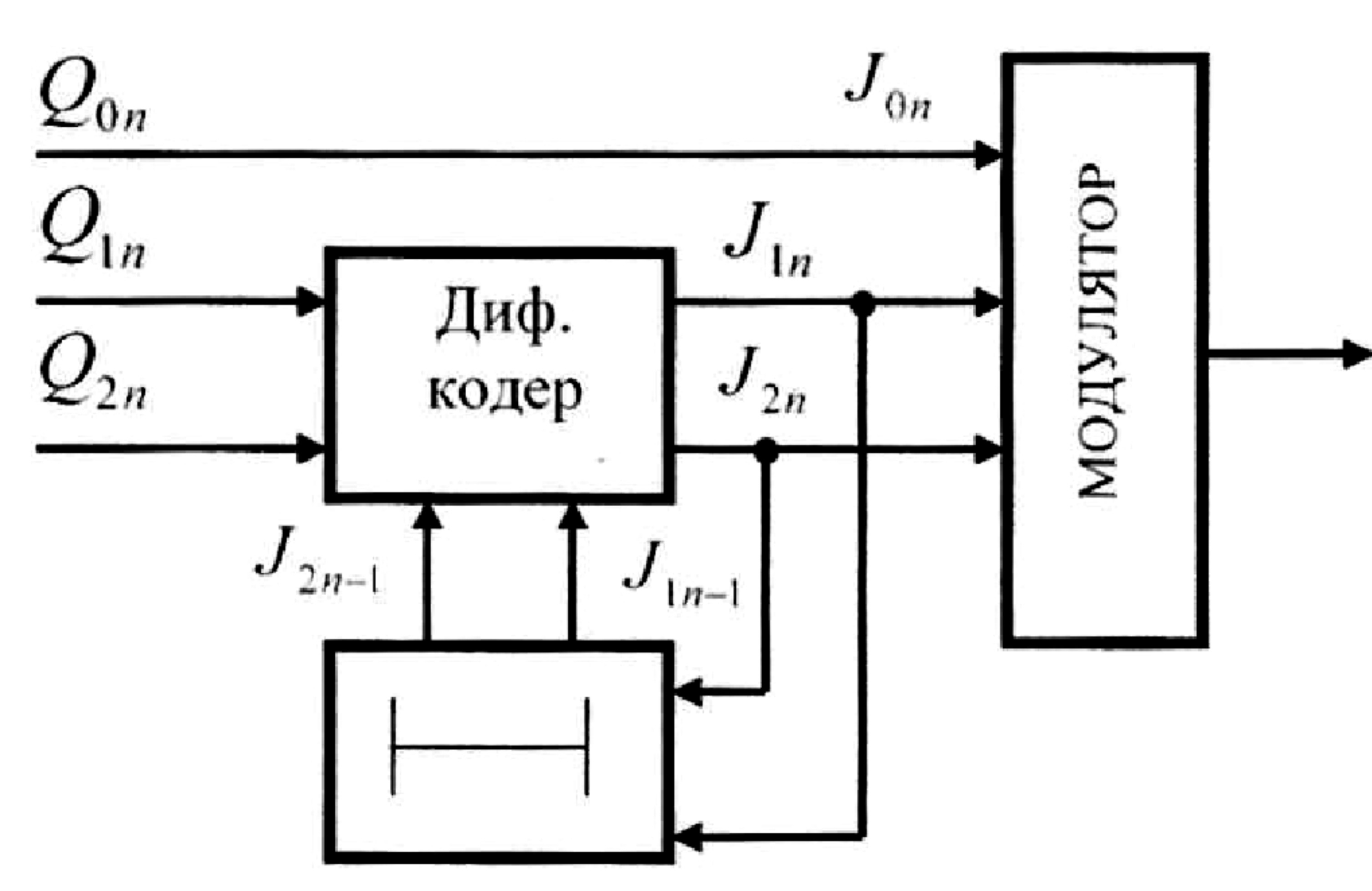

При передаванні даних через телефонні канали зв'язку використовуються надлишкове й безнадлишкове кодування. Безнадлишкове кодування дозволяє передавати дані з максимальною швидкістю, яку може забезпечити канал, проте при цьому не гарантується достовірність прийнятої інформації. Розглянемо схему безнадлишкового кодера (рис. 54). Кодування інформації здійснюється диференціальним методом, тобто поточна кодова комбінація на виході залежить від попередньої вихідної й поточної вхідної кодових комбінацій. Вихідна кодова комбінація поступає на модулятор, який формує сигнал для передавання у лінію.
Рис. 54. Диференціальний кодер

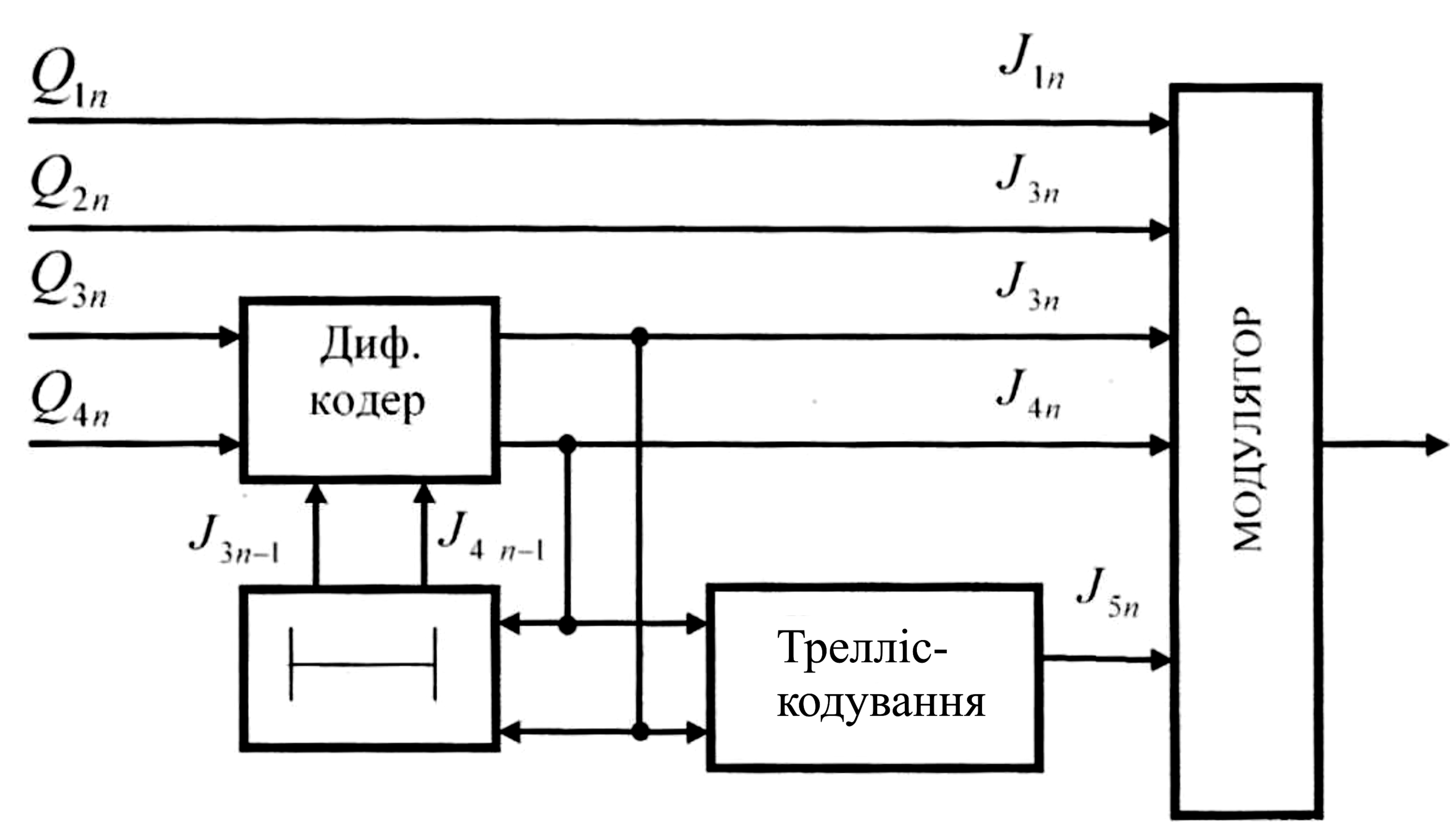

При надлишковому кодуванні в кодових комбінаціях, що передаються, знаходиться додаткова інформація, призначена для контролю достовірності прийнятих даних. Така додаткова інформація може дозволяти не лише виявляти помилки, але й виправляти їх. При передаванні інформації через телефонні канали зв'язку використовується надлишкове треліс-кодування. До початкової кодової комбінації додається перевірочний розряд, відповідно на сигнальній площині кількість сигналів збільшується у 2 рази, частина з яких - заборонені. Закодована кодова комбінація у вигляді дозволеного сигналу передається по лінії зв'язку (рис. 55). Після приймання початкова кодова комбінація відновлюється за критерієм максимальної правдоподібності правилом Вітербі. Обчислюються відстані Хеммінга до сусідніх дозволених сигналів. Переданим сигналом вважається той, до якого відстань Хеммінга має мінімальне значення. Використання треліс-кодування дозволяє підвищити інформаційну швидкість передавання ціною передавання надлишкової інформації. Наприклад, при передаванні інформації зі швидкістю 16800 біт/с фактична інформаційна швидкість складає 14400 біт/с.
Рис. 55. Трелліс-кодування
Контрольні запитання та завдання до розділу 12
Наведіть і прокоментуйте схему безнадлишкового кодування.
Особливості треліс-кодування.
13. Взаємодія код і азкд

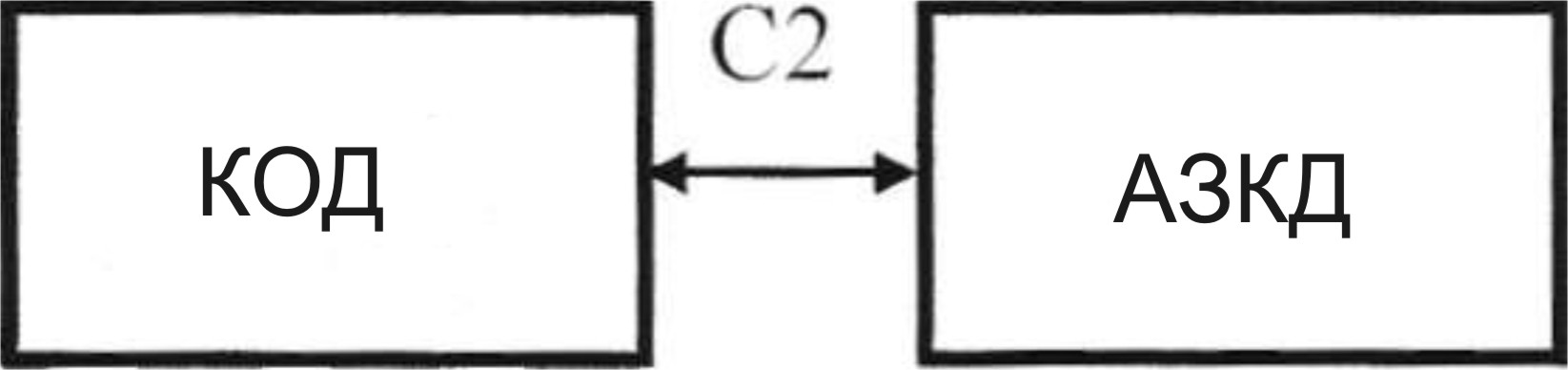

Взаємодія модема (АЗКД) і КОД може відбуватися в декількох режимах. У модемах, що підтримують рекомендації серії "V", використовуються два режими роботи. Перший режим - командний. У цьому режимі відбувається приймання команд від КОД і їх виконання. Другий режим - передавання даних. У цьому режимі відбувається обмін даними між віддаленими КОД через модеми. Передавання інформації від КОД до АЗКД і назад відбувається через стик С2 (RS232) (рис. 56).
Рис. 56. Під’єднання модема до КОД

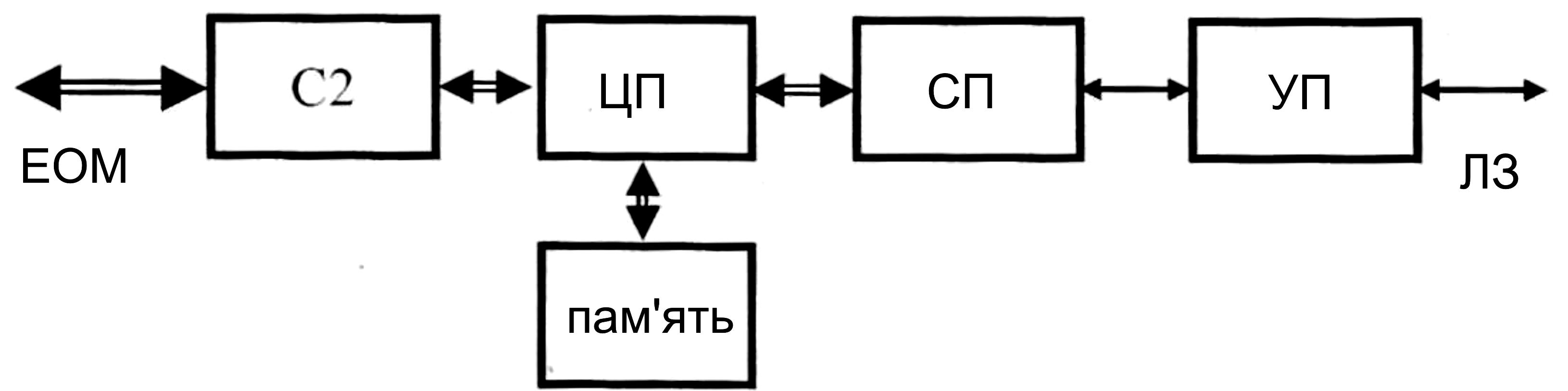

Модем у своєму складі містить цифровий і сигнальний процесори, постійну, оперативну й пам'ять із можливістю перепрограмування, систему індикації, а також узгоджуючі пристрої з лінією зв'язку й зі стиком С2.
Рис. 57. Структурна схема модема
У постійній пам'яті зберігається управляюча програма, що забезпечує роботу модема за заданими протоколами. Оперативна пам'ять використовується для тимчасового зберігання внутрішніх змінних, а також для зберігання буферів вихідних і вхідних даних. Пам'ять із можливістю перепрограмування є незалежною від живлячої напруги й зберігає стани так званих S-регістрів, які надають можливість змінювати деякі характеристики модемів відповідно до типу лінії зв'язку, особливості роботи з КОД тощо
У командному режимі відбувається приймання командних рядків від КОД і їх обробка, після якої КОД повідомляється про успішне або неуспішне виконання команди. Більшість модемів підтримують АТ-команди, які починаються з префікса "АТ". За цим префіксом йде символ, що означає команду, може бути її модифікатор і параметри. Наприклад, команда набору телефонного номера 555-777 виглядає як "ATDP555777". У даному випадку символ D означає команду "Набрати телефонний номер", модифікатор "Р" - імпульсний спосіб набору, параметром команди виступає номер "555777". При успішному виконанні команди модем відправляє КОД відповідь "ОК", при виникненні помилки - "ERROR". Команди й відповіді на них передаються через С2 у відкритому вигляді як текст у кодуванні ASCII.
Перехід у режим передавання даних відбувається, як правило, автоматично після встановлення з'єднання. При необхідності перервати передавання даних, наприклад, для відправки команд, КОД відправляє модему escape-послідовність, після приймання якої встановлюється командний режим без розриву з'єднання. У разі розриву з'єднання модем автоматично повертається в командний режим роботи.
Контрольні запитання та завдання до розділу 13
Наведіть і прокоментуйте схему під’єднання модема до КОД.
Структурна схема модема.
Командний режим роботи модема.
