Краткое пособие для техников/инженеров по звуку и свету, а также сопутствующих специальностей:
Электричество.
Очень важным в работе технического специалиста является уровень знаний в области электричества.
Закон Ома для участка сети (не знаешь закона Ома – сиди дома )

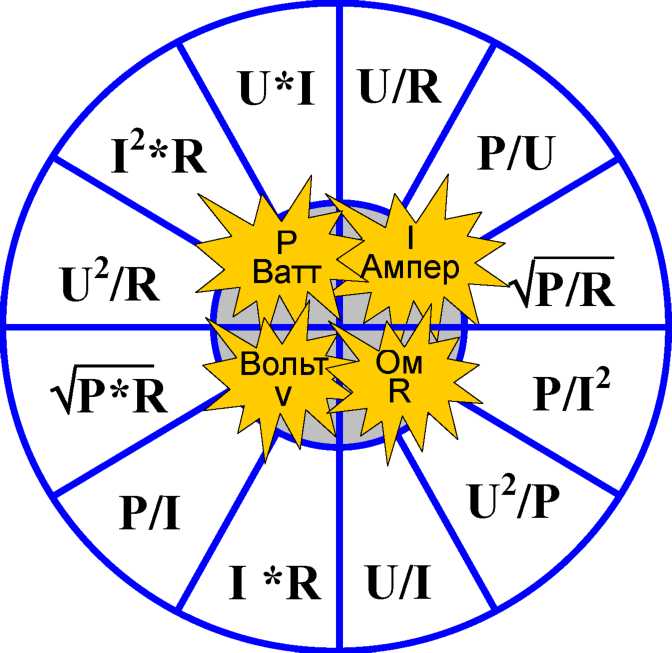

Закон: I=U/R, P=U*I (и соответственно можно вывести одно из другого)
Для чего это нужно?
Из рис. выше видна зависимость одного от другого.
Одним из важнейших требований к линиям электропередачи (ЛЭП – отличия от провода Раздача-Прибор - нет никакой) является уменьшение потерь при доставке энергии потребителю. Эти потери в настоящее время заключаются в нагреве проводов, то есть переходе энергии тока в тепловую энергию, за что ответственно омическое сопротивление проводов. Иными словами задача состоит в том, чтобы довести до потребителя как можно более значительную часть мощности источника тока. Об этом и нужно знать и всегда помнить, когда проектируешь линии и прокладываешь их.
Небольшая шпаргалка:
Параллельное и последовательное соединение.
Последовательное и параллельное соединения в электротехнике — два основных способа соединения элементов электрической цепи. При последовательном соединении все элементы связаны друг с другом так, что включающий их участок цепи не имеет ни одного узла. При параллельном соединении все входящие в цепь элементы объединены двумя узлами и не имеют связей с другими узлами, если это не противоречит условию.
А) Rпосл=R1+R2+….+Rn (при одинаковом R R посл=R*n) рис.3
Б) 1/Rпар=1/R1+1/R2+…+1/Rn (при одинаковом R Rпосл=R/n)
Пропускная способность проводников (кабеля), зависимость пропускной способности от сечения и металла самого проводника. Стантарты в элетрических проводах и сечениях. (Информация носит справочный характер. Дана для того, чтобы было легче при расчётах и проектировании ЛЭП).
Информация носит справочный характер. Дана для того, чтобы было легче при расчётах и проектировании ЛЭП.
Допустимый ток 1мм.кв. (по меди):
Порядка 5A(номинал, без нормировки на длину и потери), 10А (кратковременно, без нормировки на длину и потери) Зависит от типа кабеля и условий прокладки.
Максимальная допустимая мощность 2,5мм.кв. (по меди).
Порядка 4kWt (без нормировки на длину и потери)
Стандарты сечения силового кабеля до 16 мм.кв.:
0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16.
Принцип потерь напряжения на длинных ЛЭП.
У кабеля имеется погонное сопротивление (чем больше сечение, тем меньше погонное сопротивление), на котором возникает падение напряжения, пропорциональное проходящему току. На стороне потребителя напряжение равно: Uпит=Uисточника-Uпадения на линии(которое зависит от тока). Соответственно, чем длиннее линия, тем больше должно быть сечение для обеспечения минимальных потерь при нагрузке. При любом сечении, при отсутствии нагрузки Uпит=Uисточника

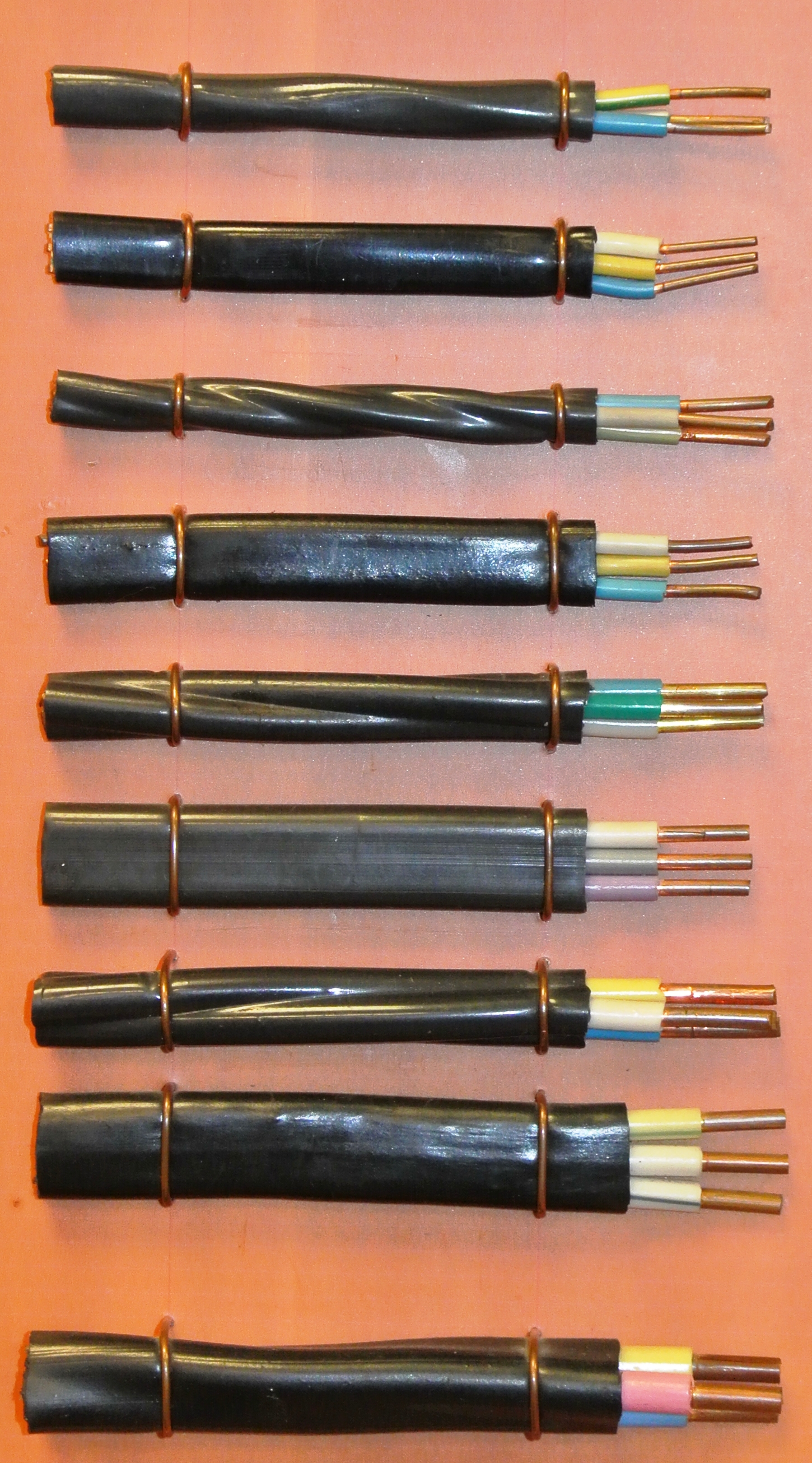

Типы кабелей и провода:
Существует несколько основных стандартных электрических кабелей, которые используюся в прокате:
КГ -
ШВВП -
ПВС-
ПВ -
ВВГ –
Микрофонный/ Инструментальный
(симметричный/не симметричный)-

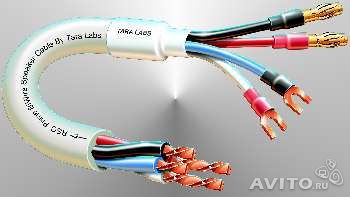

Акустический
-
Акустический кабель может быть 2/4/6/8-ми жильный. Зависит от задач коммутации. Как мы видим, акустическим кабелем легко может стать кабель КГ, ПВС и пр.
Обязательно уметь отличать по внешнему виду. (на практике по образцам)
Стандартное количество проводников кабеля.
Для силовых (ЛЭП) кабелей применять только три жилы и пять жил.

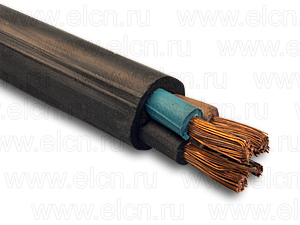

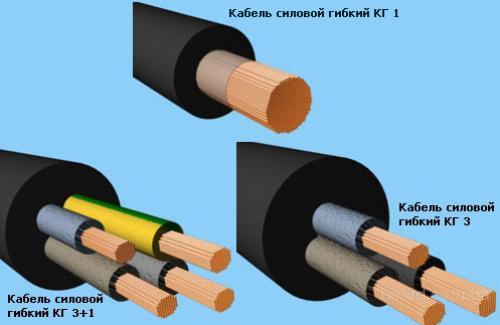

3-х
жильный кабель КГ:
5-ти
жильный кабель КГ:

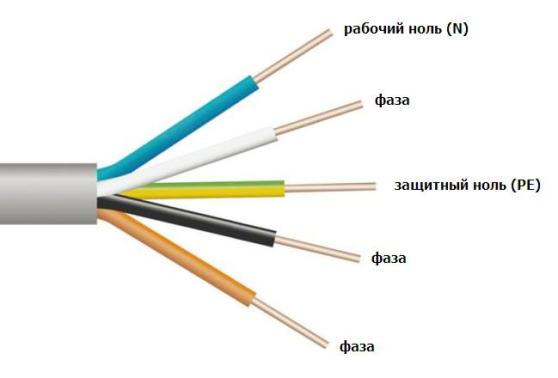

Стандартная расцветка жил кабеля (по ПУЭ).
Желто-зеленый
– защитное заземление, земля (Pe), Синий
– рабочий ноль, нейтраль (N). В нашем
случае, при отсутствии потребителей
зависящих от чередования фаз, расцветка
фаз не так важна. Но необходимо соблюдать
номера фаз в разъемах для последующего
равномерного распределения нагрузки
по фазам.
Смысл работы Автомата (АВ), УЗО, Диф.Автомата.

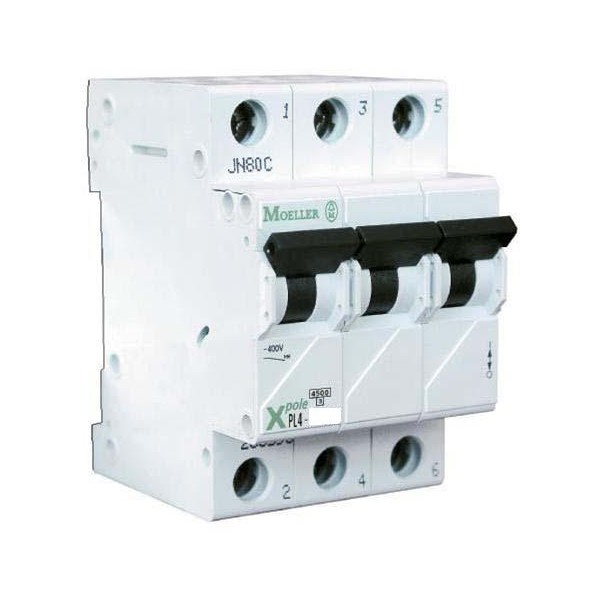

АВ (Автоматический Выключатель) - защита от долговременной перегрузки, защита от сверхтоков короткого замыкания.

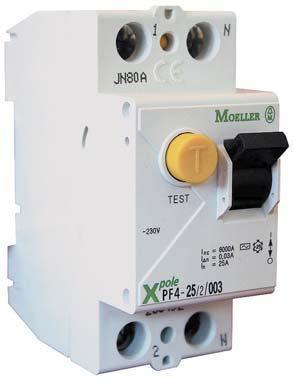

УЗО (Устройство защитного отключения) – защита от токов утечки, срабатывает от разности токов, протекающих по фазному и нулевому проводнику.

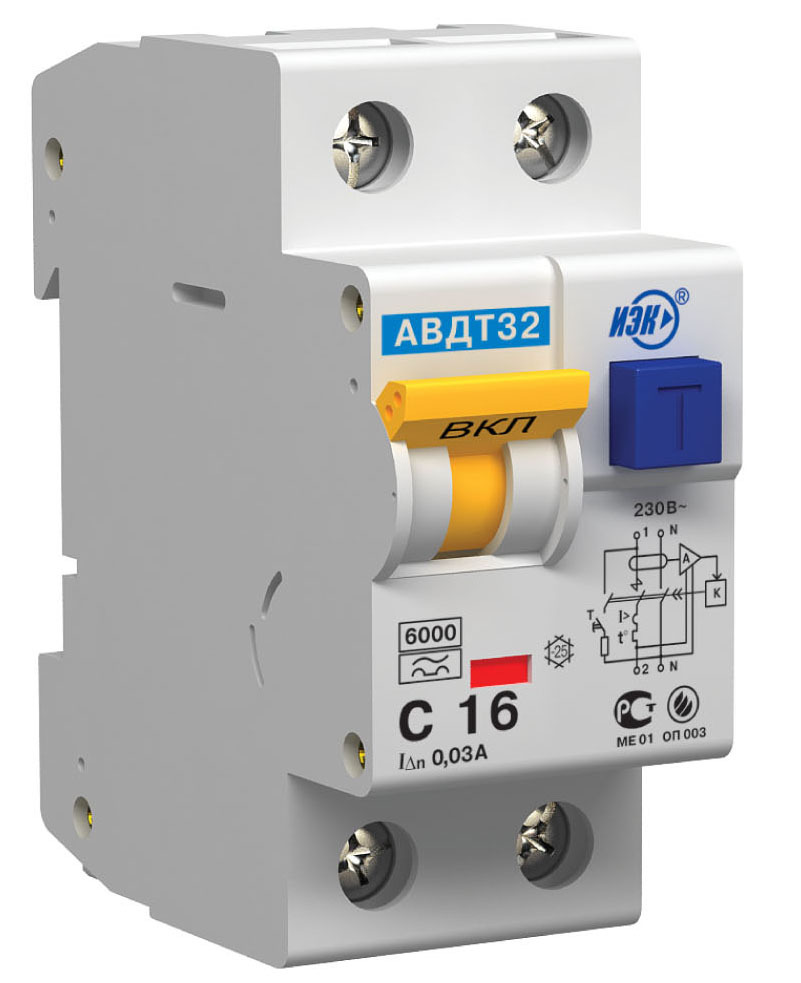

Диф. Автомат совмещает все три функции. (на практике отличить по внешнему виду)
Проектирование линии электроснабжения:
Необходимо соблюдать принцип селективности, места установки приборов защиты относительно соединительной линии.
При аварийной ситуации на участке срабатывает ближайший автомат защиты. Сечения выбираются исходя от большего к меньшему от источника. На каждое сечение ставится автомат защиты. Недопустимо развитвлять большее сечения на меньшее при отсутствия автоматов защиты. Топология земляных проводников из одной точки.
Принцип работы УЗО.
Срабатывание на разность токов по фазному и нулевому проводникам.
Характеристики приборов защиты.
Характеристики автоматов : номинальный ток, ток короткого замыкания, ток утечки (для УЗО), тип по временным характеристикам,
Однофазное и трехфазное электроснабжение.
Подключение треугольник и звезда. Заземление и зануление. Ток по нейтрале и заземляющему проводнику. Симметричная и несимметричная нагрузка. Перекос фаз.
Подключение трехфазных нагрузок осуществляется в соответствии с внутренней схемой нагрузки, которая может представлять собой треугольник, использующую межфазные напряжения или звезду, используюущую напряжения фаза-нейтраль.
Подключение трехфазной нагрузки треугольником
Подключение трехфазной нагрузки треугольником позволяет использовать межфазные напряжения, что при тех же токах дает возможность получить мощность в ~ 1,8 раз большую, чем при подключении звездой. Для подключения трехфазной нагрузки треугольником достаточно трехаолюсного автомата, как показано на прилагаемой картинке.
Подключение трехфазной нагрузки звездой
В некоторых случаях используется трехфазные потребители со схемой питания звездой, возможно так же переключение со звезды на треугольник. На прилагаемом рисунке приведена схема трехфазного подключения звездой через четыреполюсный автомат, защищающий все четыре провода питающих нагрузку.

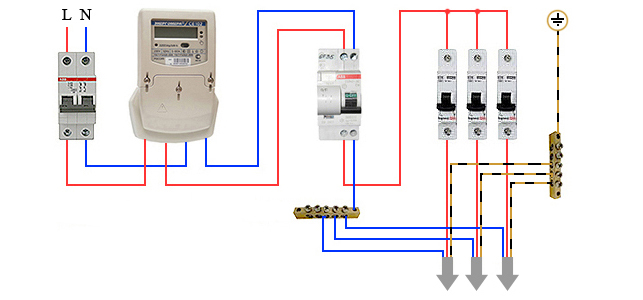

Подключение однофазных нагрузок к трехфазному питанию
Одним из частных случаев трехфазного подключения является разведение трехфазного питания на три и более однофазных электропроводок как указано на прилагаемой схеме. В этом случае, трехфазное питание через трехполюсный автомат разводится на три однофазных (фаза + нейтраль) линии, к которым в свою очередь подключаются девять однофазных электропроводок. В целов, приведенная схема является частным случаем подключения 3фазного питания к однофазным нагрузкам по схеме подключения звездой, хотя на схеме это видно неявно. Приведенная на рисунке схема электро питания часто применяется для защиты линий освещения, где нагрузки постоянны и равномерны, что дает возможность достаточно равномерного распределения токов по всем трем фазам. Стоит отметить, что в указанном случае однофазные проводки защищены только по фазе, а вводный автомат находится за пределами рассматриваемой схемы.
В нашем случае соединение однофазных потребителей и распределение нагрузки по фазам равномерно. То есть звезда. При идеальном распределении нагрузки по фазам ток по нейтрали равен нулю. Заземляющий проводник служит для надежного образования тока короткого замыкания при аварийной ситуации и стекания паразитивных наведённых потенциалов. На площадке обязательно проверять наличие потенциала между замлей звукового комплекса и токопроводящим сценическим металлоконструкцями. При необходимости соединять металлоконструкции с земляным контактом на вводном силовом дистрибъютере. (не по ПУЭ, но возможно использование повторного контура заземления для выравнивания потенциала)
Топография ЩР (Щит распределительный) и ВРУ (Вводно-распределительное устройство.
Вводно-распределительное устройство (также УВР, от Устройство Вводно-Распределительное) — совокупность электротехнических конструкций и аппаратов, предназначенных для приема, распределения, резервирования и учета электрической энергии, устанавливаемая в жилых и общественных зданиях, а также промышленных производственных помещениях (цехах).
ЩР (Распределительный Щит) - Электрический щит, щиток — устройство, предназначенное для приема и распределения электрической энергии при напряжении 380/220 и 660/380 В трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.
На практике определить вводной кабель, отходящие линии, шину Pe и N. В основном ввод в автомат защиты всегда сверху. Возможные точки подключения. (Экскурсия в ТП-0,4))
Техника безопасности при подключении.
Принцип: Лучше перебздеть, чем недобздеть.))) Использования потенциальных пробников и указателей напряжения. Резиновые коврики. Не браться обоими руками. Остерегаться остаточных потенциалов. Всегда первичное касание производить обратной стороной руки, ногтями. При занулении присоединять отходящие проводники Pe и N под разные болты.
Типы разъёмов, используемых в обеспечении электричеством

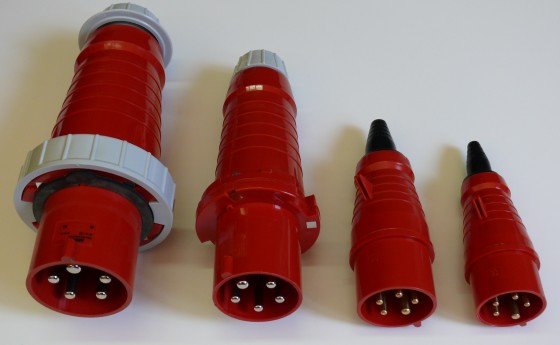

CEE (3-х фазные)
16 -
32
63
125 (3-х фазные)

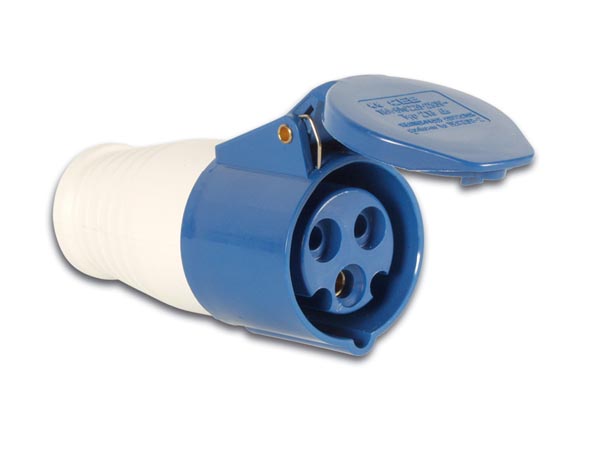

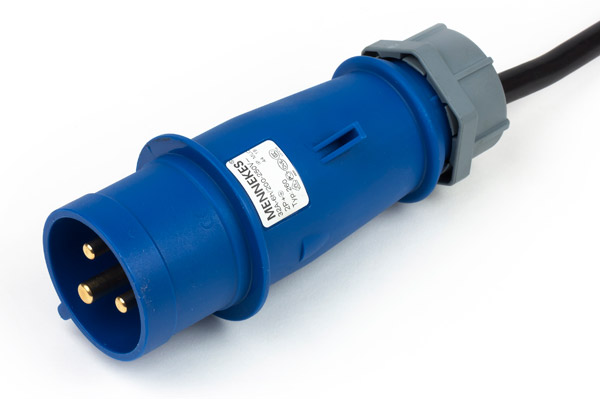

CEE 16, (1-фазные)
CEE 32, 1-фазная: выглядит также, чуть больше размером. Используется редко. Смотреть на разъём внимательно.
Шуко (Shuko) 1-фазные (строгое соблюдение фазы не предусмотрено)

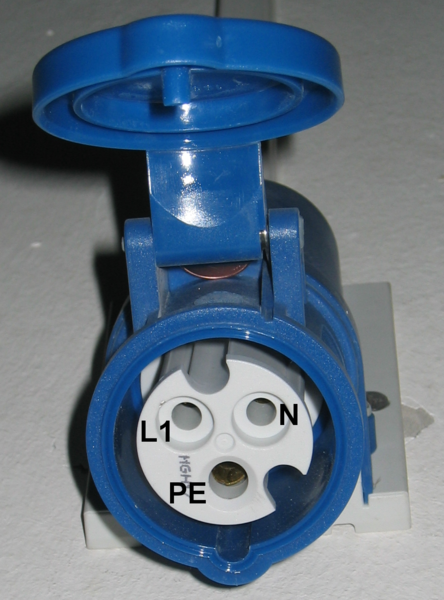

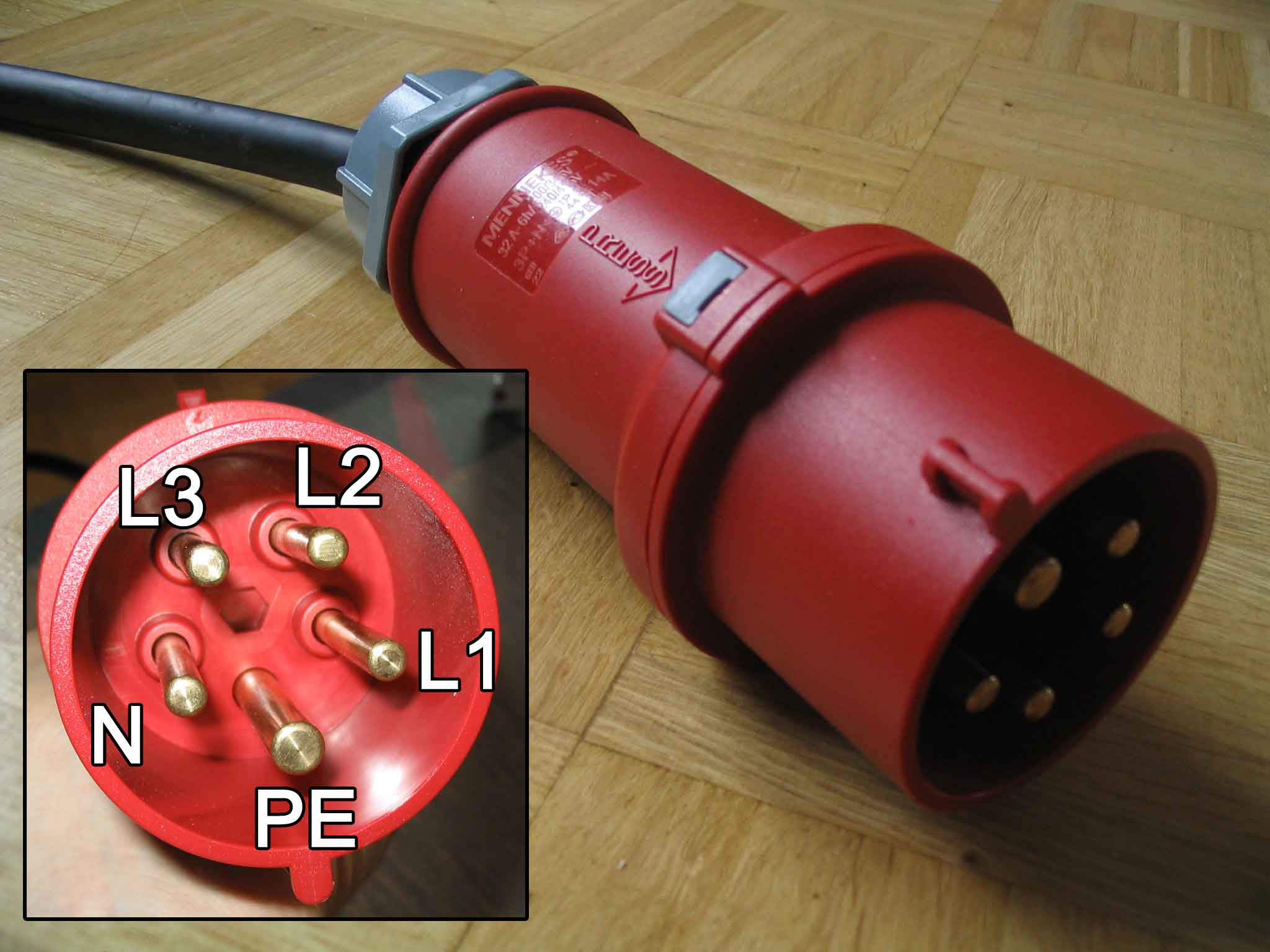

Полярность в разъёмах CEE
Необходимо обязательно соблюдать фазность в кабелях при их создании.
Ф
азы
на клемах обозначены соответственно:
L1 L2 L3
N и
И также важно в CEE 16:
