37 Топология Шина
«Шина» - компьютеры подключены к единому каналу связи с помощью трансиверов. Шина – пассивная топология, т.е. компьютеры «слушают» передаваемые данные, но не перемещают их от отправителя к получателю. Преимущество: при выходе из строя одного компьютера сеть продолжает работать. Недостаток – уменьшение пропускной способности при значительных объемах данных
38 Кольцевая и комбинированная топология
Кольцевая топология начала свое существование как простая ОЛС. Каждая сетевая рабочая станция соединялась с двумя ближайшими «соседями» и схема такого соединения напоминала петлю или кольцо. В данном случае все данные передавались по кольцу в одном направлении и каждая рабочая станция функционировала как повторитель, принимая и отвечая на адресованные ей пакеты данных и передавая остальные пакеты след. рабочей станции в кольце. Преимущества – равенство компьютеров по доступу к сети, высокая расширяемость. Недостаток - в случае выхода из строя вся сеть парализуется.
Более широкое распространение получила комбинированная топология. Сплошные линии соответствуют физическим соединениям, а пунктирные - логическим потокам. В коммутирующей топологии используется множество соединений с коммутирующим концентратором. К нему проведена собственная полоса пропускания и каждый порт соединяется с ней.
39 Звездоподобная топология
Одним из вариантов однорагновой топологии яв. звездообразная, к-рую можно орг-ть, если соединить все устройства в общ. узел. ЗТ можно реализовать на любых выделенных каналах связи, вкл. линии ретрансляции кадров и так называемых 2-точечные частные линии. ГС ЗТ с 2-точечными линиями связи гараздо проще расширить чем одноранговую или кольцевую сеть: установка доп. устройств не требует реорг-ции уже существующих магистрал. линий передачи данных, нужно лишь провести новую магистрал. линию связи между центр. маршрут-ом и маршрут-ом новой ЛС. Степень расширяемости ЗТ ограничивается кол-вом портов ценрт. маршрутизатора.
«+» - повышенная пропуск. способность сети, экономичность, удобность, легко расширить
«-»: - сущ-т единственное уязвимое к отказам звено, наличие к-рого означает, что все связи ГС могут быть нарушены в случае выхода из строя центр. маршрут-ра; - отсутствие избыточных маршрутов – при сбое центр. маршрут-ра данная сеть не будет функционировать до тех пор, пока не будет устранена неисправность.
40 Коммутируемая технология
Коммутатор (switch) является многопортовым устройством канального уровня (второй уровень справочной модели OSI). Коммутатор «изучает» МАС-адреса и накапливает данные о них во внутренней таблице. Между автором кадра и предполагаемым получателем коммутатор создает временное соединение, по которому и передается кадр.

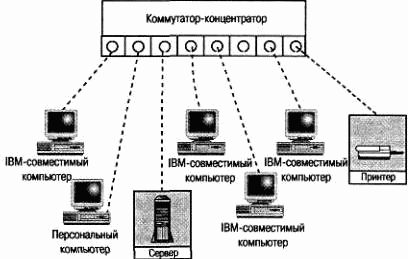

В стандартной локальной сети, реализующей коммутируемую топологию, все соединения устанавливаются через коммутирующий концентратор (switching hub), что и проиллюстрировано на рисунке 5.5. Каждому порту, а следовательно, и подключенному к порту устройству, выделена собственная полоса пропускания. Первоначально принцип действия коммутаторов основывался на передаче кадров в соответствии с МАС-адресами, однако технологический прогресс внес свои коррективы. Современные устройства в состоянии коммутировать ячейки (пакеты кадров, имеющие фиксированную длину и соответствующие второму уровню структуры передачи данных). Кроме того, коммутаторы поддерживают протоколы третьего уровня, а также распознают IP-адреса и физические порты коммутатора-концентратора.
