2.4. Панели инструментов

Панели инструментов (ПИ) служат для быстрого ввода основных команд AutoCAD и содержат кнопки ввода этих команд. Название команды читают на Всплывающей подсказке, которая появляется че­рез секунду после указания курсором мыши на кнопку.

Включают и отключают ПИ с помощью функции Toolbars... (Панели инструментов...) ПМ View (Вид). Открывается одноимен­ное ДО (рис. 3). В Поле списка Toolbars щелчком левой кнопки мыши ставят (для включения) или удаляют (для отключения) флажок-крестик в Полях выбора соответствующей ПИ. Панель сразу появляется на экране. Закрывают ДО щелчком левой кноп­ки мыши на кнопке Close (Закрыть).

Задание 8. Выполнить:

ПМ View — Toolbars... — ДО Toolbars — щелчком левой кнопки мыши удалить флажок-крестик в Поле выбора па­нели с именем Object Properties (вторая сверху ПИ в окне исчезнет) — щелчком левой кнопки мыши вновь поставить флажок-крестик в Поле выбора панели с именем Object Properties (ПИ снова появится в верхней части окна) — кнопка Close.

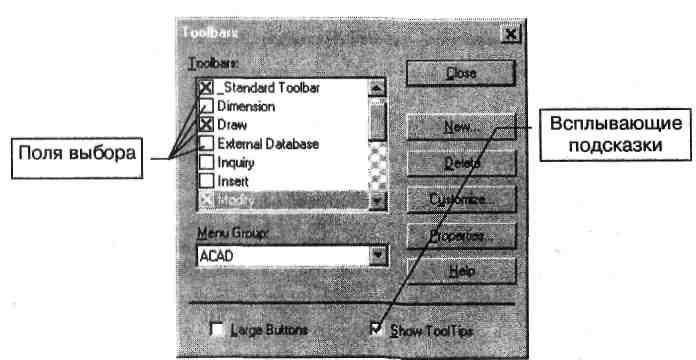

Рис. 3

Перемещают ПИ по экрану, нажав и удерживая левую кнопку мыши. Предварительно указывают курсором на НЕ занятую кнопками часть панели.

На рабочем поле экрана панель имеет Строку заголовка. За эту строку ее можно перемещать по экрану, как окно. За преде­лами рабочего поля экрана ПИ автоматически вытягивается вдоль стороны без Строки заголовка.

Задание 9. Указать курсором мыши на край ПИ Object Properties (вторая сверху панель). Нажать левую кнопку мыши и переместить ПИ на рабочее поле экрана. Отпустив кнопку мыши, оставить ПИ на рабочем поле. Указать курсором мы­ши на Строку заголовка этой ПИ и переместить ее обратно над рабочим полем экрана. Добиться того, чтобы ПИ Object Properties расположилась под верхней ПИ и полностью была видна на экране. ■

Кнопки на ПИ с черным треугольником в правом нижнем уг­лу вызывают Каскадные ПИ (КПИ). Для этого следует указать на эту кнопку, затем нажать и удерживать левую кнопку мыши. НЕ отпуская кнопку мыши, перемещать курсор вдоль КПИ до нуж­ной кнопки, следя по Всплывающим подсказкам. На нужной кнопке КПИ отпустить кнопку мыши.

Задание 10. Указать курсором мыши на третью справа кнопку верхней ПИ. Нажать левую кнопку мыши и удерживать ее до появления КПИ. Не отпуская кнопку мыши, пере­мещать курсор вдоль КПИ до второй снизу кнопки с под­сказкой Zoom All (Показать все). Отпустить на ней кнопку мыши. ■

2.5. Экранное меню

Экранное меню (ЭМ) расположено вертикально справа от ра­бочей области окна Windows. Служит для ввода команд и режи­мов (см. раздел 3).

Включают (отключают) ЭМ в ДО Preferences (Установки) на вкладке Display (Экран). Щелчком левой кнопки мыши в поле вы­бора Display AutoCAD screen menu in drawing window (Отображать экранное меню) устанавливают (удаляют) флажок-галочку. Диалог вызывают функцией Preferences (Установки) из ПМ Tools (Сервис).

Первое меню называют Корневым. Пункты этого меню имеют аналогичные заголовкам ПМ названия и порядок расположения. Щелчок левой кнопкой мыши на пунктах в этом меню вызывает меню второго уровня с командами AutoCAD. При работе с меню второго уровня открываются меню следующих уровней. Возврат к предыдущим меню осуществляют щелчком левой кнопки мыши на пункте LAST (ПРЕДМЕНЮ) внизу Экранного меню. Возврат к Корневому меню осуществляют щелчком левой кнопки мыши на пункте AutoCAD вверху Экранного меню.

Задание 11. Отключить (включить) ЭМ, выполнив: ПМ Tools (Сервис) — Preferences... (Установки...) — ДО Preferences (Установки) — ВК Display (Экран) — удалить фла­жок на поле выбора Display AutoCAD screen menu in drawing window (Отображать экранное меню) — щелкнуть на кнопке Apply (Применить). В правой части окна исчезнет ЭМ.

Снова установить флажок на поле выбора Display AutoCAD screen menu in drawing window (Отображать экранное меню) — щелкнуть на кнопке ОК. Закроется ДО и включится ЭМ. ■

Задание 12. Открыть меню второго уровня, щелкнув ле­вой кнопкой мыши на пункте VIEW1 (ВИД1) ЭМ. Открыть меню следующего уровня, щелкнув левой кнопкой мыши на пункте Zoom (Показать). Нажать клавишу <Esc>. Вернуться к предыдущим меню щелчком левой кнопки мыши на строке LAST (ПРЕДМЕНЮ). Вернуться к Корневому меню щелчком левой кнопки мыши на пункте AutoCAD. ■
