9. Выполнение изображений

Изображения на чертеже выполняют с использованием раз­личных команд рисования. Рассмотрим фафические и текстовые изображения.

9.1. Выполнение графических изображений

Команды Line (Отрезок) и Circle (Круг) были изучены в разде­ле 7. Другие наиболее распространенные команды рассмотрены ниже.

Задание 42. Выполнить упражнение из Приложения, за­вершить изучение команды Circle (Круг) /рис. П15/. В обу­чающей профамме выполнить:

ПМ Study — Draw — Circle — остальные задания на вы­полнение команды Circle (Круг).

Выполнить упражнения из Приложения (рис. П16—П21).

Изучить следующие команды:

Arc (Дуга) — дуга окружности;

РНпе (Полилиния) — составная линия из отрезков и дуг окружностей;

Polygon (Многоугольник) — правильный многоугольник;

Rectangle (Прямоугольник) — полилинейный прямоугольник;

Ellipse (Эллипс) — полилинейный эллипс;

Hatch (Штриховка) — штриховка области замкнутого контура.

В обучающей программе выполнить:

ПМ Study — Draw — пункты с названиями соответствую­щих команд.

Контрольное упражнение находится в пункте Task (Задача) меню команды Pline (Полилиния). Выполнить это упражнение без использования свойства симметрии фигуры (рис. П18). ■

9.2. Выполнение текстовых изображений

Перед выполнением текстовых изображений вначале опреде­ляют шрифт, т.е. форму начертания текстовых символов. Для этого создают так называемые текстовые стили, в которых под оригинальным именем сохраняют выбранный шрифт и другие параметры.

1. Создание текстового стиля

Текстовые стили создают с помощью функции Text Style... (Текстовые стили...) в ПМ Format (Формат). В одноименном ДО щелчком на кнопке New... (Новый...) /см. рис. 4/ открывают ДО New Text Style (Новый текстовый стиль), где в поле ввода Style Name: (Имя стиля:) задают оригинальное имя нового стиля и щелчком на кнопке ОК возвращаются в предыдущее ДО.

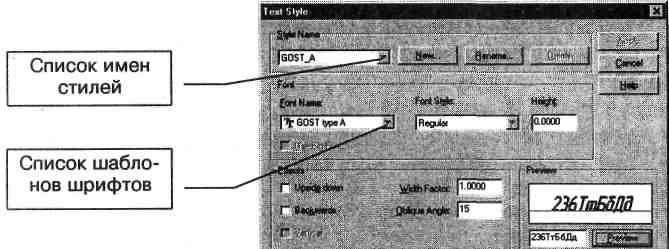

Рис. 4

Новый стиль появляется в поле списка Style Name (Имя сти­ля). Начертание символов шрифта задают в поле списка Font Name: (Имя шрифта:) с готовыми шаблонами шрифтов. В поле ввода Width Factor: (Степень растяжения:) задают коэффициент, определяющий ширину символа. В поле ввода Oblique Angle: (Угол наклона:) задают значение угла отклонения от вертикали, определяющего наклон символа. Например, для шрифта с накло­ном вводят значение угла, равное 15°. В области Preview (Образец) в поле ввода задают символы для предварительного просмотра их начертания. Просмотр включают кнопкой Preview (Показать). Создание нового текстового стиля завершают кноп­кой Apply (Применить). Диалог завершают щелчком на кнопке Cancel (Отмена). Стили хранятся в файле чертежа. Текущий стиль выбирают из списка Style Name (Имя стиля).

Задание 43. Создать в своем чертеже (см. задание 36 или файл XXDRAW2) текстовый стиль с наклоном и именем GOST_A (ГОСТ_А). Использовать для него шаблон с Именем шрифта «GOST type A».

Просмотреть начертание символов: 236ТтБбДд. Ш

2. Создание однострочного текста

В однострочном тексте каждая строка является отдельным объ­ектом, поэтому редактирование текста осуществляют построчно.

Однострочный текст выполняют на чертеже с помощью функции Single Line Text (Однострочный) из ПМ Draw (Рисование) и KM Text (Текст).

Текущий текстовый стиль устанавливают либо перед вводом функции в ДО Text Style (Текстовые стили) (см. п.1), либо после ввода функции с помощью режима Style (Стиль) вводом имени стиля с помощью клавиатуры.

Задание 44. Выполнить упражнения из Приложения (рис. П22). Изучить функцию Single Line Text (Однострочный текст).

В обучающей программе выполнить

ПМ Study — Draw — пункты с вариантами упражнений. ■
