Замена (смешение) консистентных смазок различных сортов для ответственных узлов тепловозов, например для роликовых и шариковых подшипников, категорически запрещается.

2Тема. Главная рама тепловоза, кузов и кабина машиниста.

Экипажная часть тепловоза. К экипажной части обычно относят главную раму тепловоза с кузовом, ударно-тяговые устройства, тележки с опорно-возвращающими устройствами и шкворнями, передающими тяговое усилие от тележек к кузову. Рама тепловоза служит для установки на ней основного и вспомогательного оборудования, кабин машинистов, а также для размещения ударно-тяговых устройств. Рама испытывает не только статические нагрузки от воздействия масс установленного на ней оборудования и тягово-тормозных усилий, но и наиболее опасные ударные нагрузки при сцеплении с составом и ведении поезда, а также различные вибрационные нагрузки. В связи с этим рама должна обладать значительной жесткостью и достаточной усталостной прочностью.

Если кузов и кабина машиниста, установленные на главной раме тепловоза, не воспринимают этих нагрузок и выполняют только функции защиты от атмосферных воздействий, то конструкцию главной рамы называют несущей. При этом рама получается тяжелой, но технологически простой и менее трудоемкой в изготовлении. Кроме этого, значительно облегчается монтаж на ней оборудования, так как установка агрегатов производится в этом случае на открытую раму, а кузов устанавливается в последнюю очередь.

Если кузов и рама составляют единую цельносварную конструкцию, при которой некоторая доля статической и динамической нагрузок воспринимается кузовом, такую конструкцию называют цельно-несущей (с несущим кузовом). Конструкция более трудоемка, но имеет меньшую удельную массу.

Главная рама опирается вместе с кузовом на две тележки посредством либо жестких опорных устройств, либо через упругие элементы (резиновые или металлические пружины).

При наличии между кузовом и тележками упругих элементов тепловоз приобретает вторую ступень рессорного подвешивания (первая ступень — между колесными парами и рамой тележки). Рессорное подвешивание такого тепловоза называется двухступенчатым.

Оборудование на главной раме должно быть размещено таким образом, чтобы на каждую тележку приходилась одинаковая нагрузка. Одинаковую нагрузку должна нести и каждая колесная пара. Отклонение допускается не более ±3%. Связь тележек с главной рамой должна обеспечивать поворот их в плане на некоторый угол (3—4°) для обеспечения прохождения тепловоза в кривых участках пути. При этом тележка может либо только поворачиваться относительно жесткого шкворня рамы тепловоза (тепловозы ТЭМ2 и др.), либо поворачиваться с одновременным перемещением в поперечном направлении относительно кузова 2ТЭ116, ТЭП70 и некоторые другие). В этом случае связь кузова (главной рамы) с тележками упругая, причем упругость обеспечивается только в поперечном направлении. В направлении передачи тяговых и тормозных усилий связь, как правило, жесткая. На тепловозах 2ТЭ116 и ТЭП70 упругое перемещение тележек относительно кузова обеспечивается за счет плавающего гнезда шкворня и горизонтальных пружин. При люлечном подвешивании кузов перемещается в поперечном направлении за счет наклона подвесок. Возвращение тележек из отклоненного положения обеспечивается возвращающими устройствами.

Рама тепловоза 2ТЭ116. Основными силовыми элементами главной рамы (рис.4) являются хребтовые двутавровые балки, верхняя и нижняя полки которых усилены приваренными полосами.

.

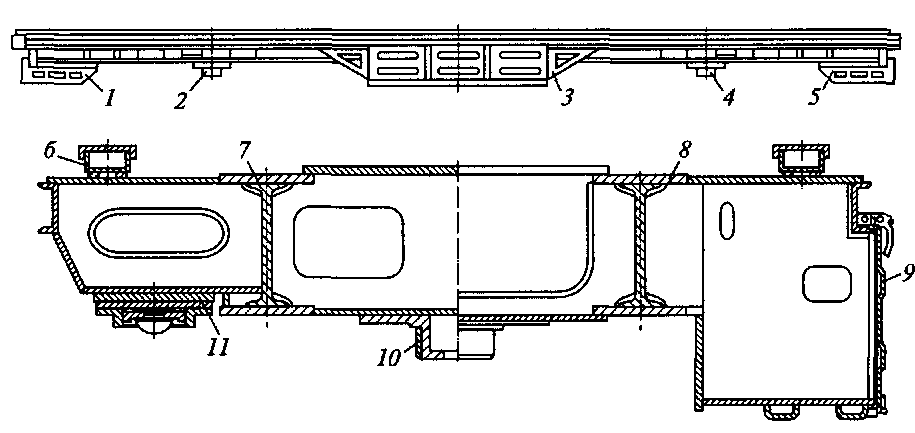

Рис.4. Главная рама тепловоза2ТЭ116:

1, 5 — стяжные ящики; 2, 4 — шкворни; 3 — ферма, усиливающая главную раму; 6 — желоб с крышкой для кабеля; 7 — хребтовая балка; 8 — стальная полоса усиления балки; 9 — крышка шкафа аккумуляторной батареи; 10 — стальное кольцо шкворня; 11 — специальный лист для установки верхней части опорно-возвращающего устройства

Горизонтальные настильные листы имеют вырезы для монтажа оборудования. В средней части рамы расположен поддон для установки дизель-генератора. Наружный контур рамы имеет обносные швеллеры, к которым крепится кузов. Концы хребтовых балок связаны при помощи стяжных ящиков. В них размещены фрикционные аппараты ударно-тяговых средств. Вертикальные нагрузки от рамы на тележки передаются через восемь шаровых опор (по четыре опоры на каждую тележку).

У тепловозов ТЭМ2 кузова и рамы не объединены в единую несущую систему, поэтому их рамы выполнены из довольно жестких, тяжелых элементов

На маневровых и поездных тепловозах применяются кузова с несущей рамой и съемным кузовом (рис.5). Съемный кузов может быть вагонного или капотного типа. При использовании кузова вагонного типа локомотивная бригада имеет доступ к силовому оборудованию во время движения без выхода из кузова, что улучшает условия работы бригады; кроме того, кузов вагонного типа имеет хорошую аэродинамику. Поэтому кузовами вагонного типа оборудуются поездные локомотивы.

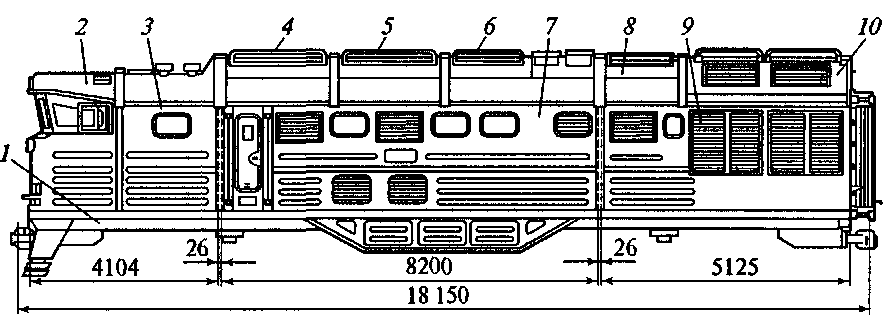

Рис.5. Кузов тепловоза 2ТЭ116:

1 — главная рама; 2 — кабина машиниста; 3 — аппаратная камера; 4, 5, 6, 8, 10 — съемные секции; 7 — кузов дизельного помещения; 9 — холодильная камера

Кузов капотного типа боковыми стенками и крышей закрывает лишь силовые агрегаты, что обеспечивает хороший обзор пути из кабины машиниста. Локомотивы с таким типом кузова используются в основном для маневровой работы.

3 тема. Тележки тепловозов.

Современные тепловозы большой мощности все имеют тележечные экипажи. Тележки улучшают условия прохождения кривых участков пути. Тепловозы малой мощности с числом осей не более трех имеют единую жесткую раму, непосредственно опирающуюся через рессорное подвешивание на колесные пары. Тележки являются ходовой частью тепловоза. Они воспринимают подрессорные массы тепловоза, тяговые и тормозные силы, а также горизонтальные поперечные усилия при движении в прямых и в кривых участках пути. Взаимодействуя через колесные пары с рельсами, тележки передают кузову динамические нагрузки, вызываемые неровностями пути. В свою очередь кузов тепловоза передает эти силы через тележки на путь. Поэтому от конструкции тележек во многом зависят плавность хода и другие динамические качества тепловоза.

Тележки магистральных тепловозов имеют роликовые опорно-возвращающие устройства, а тележки маневровых тепловозов имеют скользящие опоры трения. Возвращение этих тележек из отклоненного положения при выходе из кривых участков пути происходит только за счет гребней направляющих колесных пар
