Масляная система тепловоза 2тэ116.

Для подачи масла к трущимся поверхностям дизеля с целью смазы­вания и охлаждения (особенно охлаждения поршней) тепловоз обору­дован циркуляционной системой смазывания (рис. 75). Все основные узлы и трубопроводы масляной системы, кроме фильтра тонкой очист­ки, трубопроводов к нему, заправочного и сливного трубопроводов, системы регулирования температуры масла, установлены на дизель-генераторе.

В систему входят фильтр грубой очистки, два центробеж­ных фильтра, охладитель масла, установленные на дизель-генераторе, и полнопоточный фильтр, расположенный в машинном отделении у пра­вой стенки кузова. Для заправки масла в поддизельную раму, кроме гор­ловины с правой стороны рамы дизель-генератора, имеется трубопро­вод, выведенный но обе стороны тепловоза с вентилями 6 и 20. Масло из поддизельной рамы сливается также на любую сторону тепловоза через вентили 19 или 7. Трубопроводы для заправки и слива масла вместе с вентилями имеют теплоизоляцию из войлока, обмотанного таф­тяной лентой и проволокой с шагом обмотки 20— 30 мм. Концы труб закрываются колпачками с прокладками внутри. На колпачках крас­ной эмалью обозначена сливная труба буквой С, заправочная — 3. Для предотвращения утери колпачка он крепится к трубе цепочкой. Вентили установлены на железном сурике с подмоткой из пеньки.

От трубопровода перед полно-поточным фильтром отводится масло к бачку, расположенному у правой стенки кузова. Грибки 1 для установки приемников электрических дистан­ционных термометров и бонки 2 для установки датчиков-реле темпера­туры. Один датчик-реле служит для защиты дизель-генератора от пере­грева масла и при достижении предельной температуры масла снимает нагрузку дизель-генератора. Три других датчика-реле служат для уп­равления холодильником тепловоза. На трубопроводе перед полнопо­точным фильтром и после него приварены штуцера 21 и 22 для подсое­динения манометров, измеряющих перепад давления масла на полнопо­точном фильтре. Вентиль 5 служит для слива масла из фильтра и трубо­проводов в поддизельную раму. Кран 8, установленный на дизеле, пред­назначен для отбора масла на пробу.

Давление масла на входе в дизель и перепад по фильтру грубой очи­стки масла измеряется манометрами, подсоединенными к штуцерам 17 и 18. Для контроля за давлением масла на пультах управления обеих секций установлены электрические дистанционные манометры, прием­ники которых подсоединены к грибкам 10.

Масляная система дизеля имеет два насоса масла, полнопоточный фильтр тонкой очистки масла со сменными бумажными фильтрующими эле­ментами, охладитель масла, два центробежных фильтра, сетчатый фильтр масла, установленный на входе в дизель, маслопрокачивающий насос, трубопроводы, клапаны. Все элементы масляной системы, кро­ме фильтра тонкой очистки масла, расположены на дизель-генераторе. Оба насоса масла одинаковой конструкции и подают масло последова­тельно.

Рис. 75. Схема масляной системы:

1 — грибки для приемников электрических термометров; бонки для датчиков— реле температуры; 3 — патрубок: под ртутный термометр; 4 — полнопоточный фильтр; 5, 6, 7, 12, 14, 19, 20 — вентили; 9, 15 — пробки; 10 — грибки для приемников давления электри­ческих манометров; 11—днзель-гекератор; 13, 16 — краны; 17 18, 21, 22 — штуцера для манометров

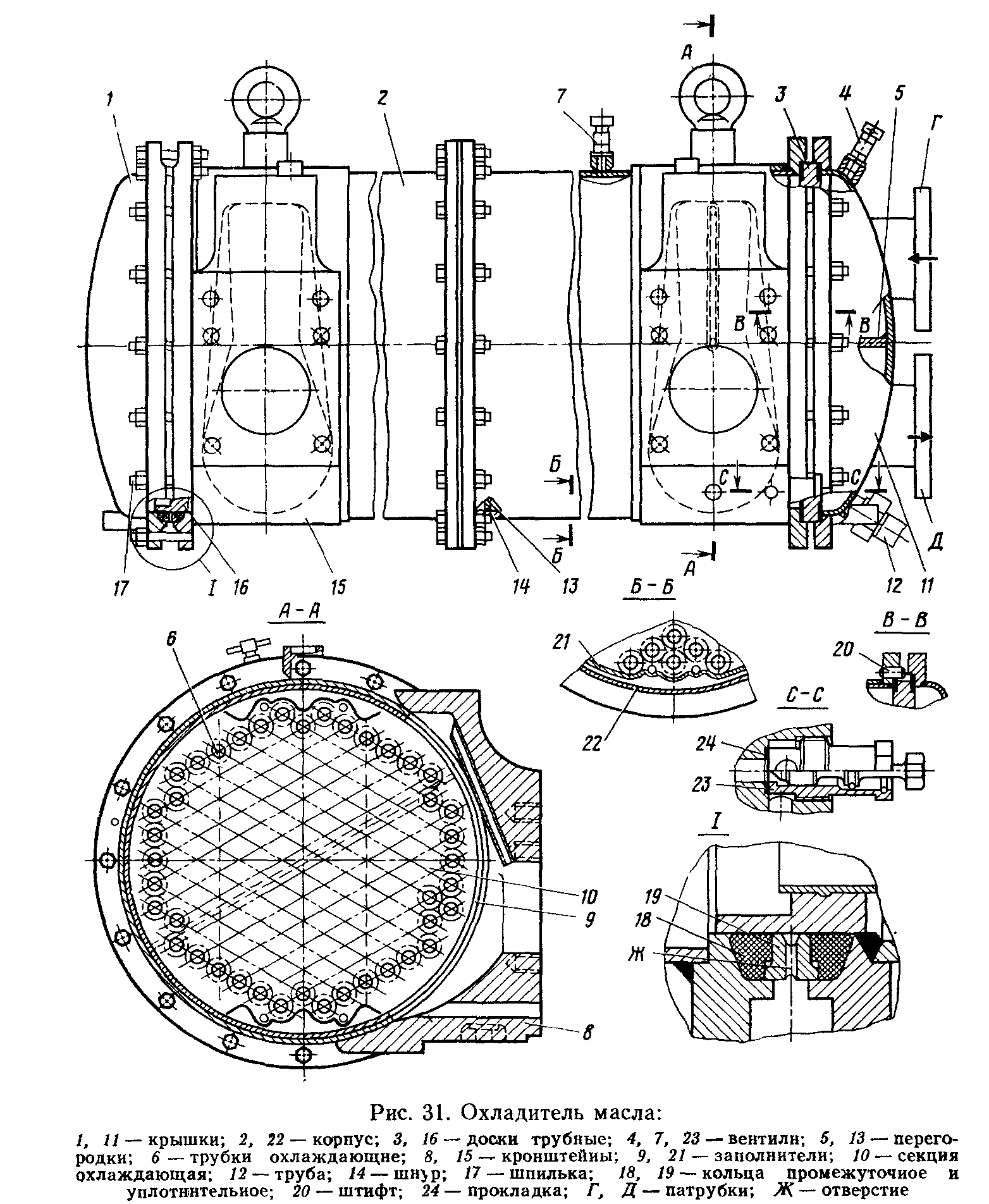

Рис. 76. Охладитель масла:

1, 11 — крышки; 2, 22 — корпус; 3, 16 — доски трубные; 4, 7, 23 — вентили; 5, 13 — перего­родки; 6 — трубки охлаждающие; 8, 15 — кронштейиы; 9, 21 — заполнители; 10 — секция охлаждающая; 12 — труба; 14 — шнур; 17 — шпилька; 18, 19 — кольца промежуточное и уплотнительное; 20 — штифт; 24 — прокладка; Г, Д — патрубки; Ж — отверстие

Из масляной ванны поддизельной рамы через сетчатый маслозаборник и размещенный в нем невозвратный клапан масло поступает во всасывающую полость правого (первого) насоса масла и подается по трубе к фильтрам тонкой очистки масла, а затем в охладитель масла, а от него по трубе в поддизельной раме к левому (второму) насосу масла. Частота вращения и, следовательно, подача первого насоса масла на3% больше, чем у второго насоса. На трубе поддизельной рамы между двумя насосами масла закреплены два клапана: невозвратный и пре­дохранительный. Предохранительный клапан предназначен для отво­да масла в поддизельную раму в случае возникновения давления перед вторым насосом масла более 0,08—0,12 МПа (0,8—1,2 кгс/см2). Невоз­вратный клапан служит для всасывания масла вторым насосом непо­средственно из емкости масла в раме при недостаточном поступлении масла ко второму насосу. Второй насос масла через сетчатый фильтр подает масло на дизель. Часть масла 5%) после второго насоса пос­тупает к центробежным фильтрам тонкой очистки масла и после очист­ки в них сливается в емкость рамы. Дизель-генераторы 1А-9ДГ имели один насос масла.

Насосы масла шестеренного типа односекционные нереверсивные приводятся от привода насосов дизеля через шлицевое соединение. Для поддержания задан­ного рабочего давления нагнетательные секции насоса снабжены ре­дукционными клапанами золотникового типа с демпфирующим уст­ройством. Два фильтра масла полнопоточные, размещенные на раме тепловоза, работают параллельно и имеют по восемь бумажных филь­трующих элементов типа «Нарва 6-4», в которых задерживаются час­тицы более 40—50 мкм. Фильтры имеют перепускные клапаны, которые открываются при перепаде давления масла от 0,157 до 0,175 МПа (1,6—1,8 кгс/см2).

Охладитель масла (рис. 76) установлен на раме с левой стороны ди­зеля и предназначен для охлаждения масла, циркулирующего в систе­ме дизеля. Вода в охладитель масла поступает по патрубку Г передней крышки, проходит по трубкам 6 одной половины секции, а затем по трубкам дру­гой половины секции выходит из патрубка Д.

Масло в охладитель идет по трубопроводу, расположенному в раме, через отверстие в кронштейне 15, проходит в междутрубном простран­стве и выходит через отверстие в кронштейне 8.
