Шатуны и шатунные подшипники дизеля14д40 и д49.

Шатуны 14Д40. Шатуны изготовлены из высококачественной легированной стали. Стержни шатунов имеют двутавровое сечение с утолщением в средней части для масляного канала. (Рис. 33) Главные ша­туны 3 работают в правом ряду цилиндров, прицепные 6 — в левом. Шатуны соединены между собой пальцем 9, который устанавливается в про­ушинах нижней головки главного шатуна и фиксируется коническим раз­водным штифтом 8. В верхние головки обоих шатунов запрес­сованы стальные втулки 4 с тонкослойной заливкой свинцовистой бронзой. Для обеспечения смазки пальца поршня втулки имеют на внутренней поверхности двенадцать спиральных канавок, из них три нижние канавки—сквозные. Масло к спиральным канавкам подается через радиальные каналы во втулках.

В расточку нижней головки при­цепного шатуна запрессована стальная втулка 7 с тонкослойной за­ливкой свинцовистой бронзой. В нижней головке прицепного шатуна и во втулке сделана прорезь для размещения средней опоры пальца. На внутренней поверхности втулки имеются четыре спиральные ка­навки, к которым через радиальные каналы подводится масло.

Нижняя головка главного шатуна имеет крышку 1, которая кре­пится к стержню четырьмя шатунными болтами 2. Плоскости разъема головки имеют зубчатую нарезку, надежно фиксирующую обе поло­вины от поперечных смещений.

Нижняя головка главного шатуна имеет верхний 10 и нижний 12 стальные вкладыши, залитые тонким слоем свинцовистой бронзы. Одноимен­ные вкладыши взаимозаменяемы. Шатунный подшипник смазывается и охлаждается маслом, поступающим из коренных подшипников через каналы, просверленные в коленчатом валу.

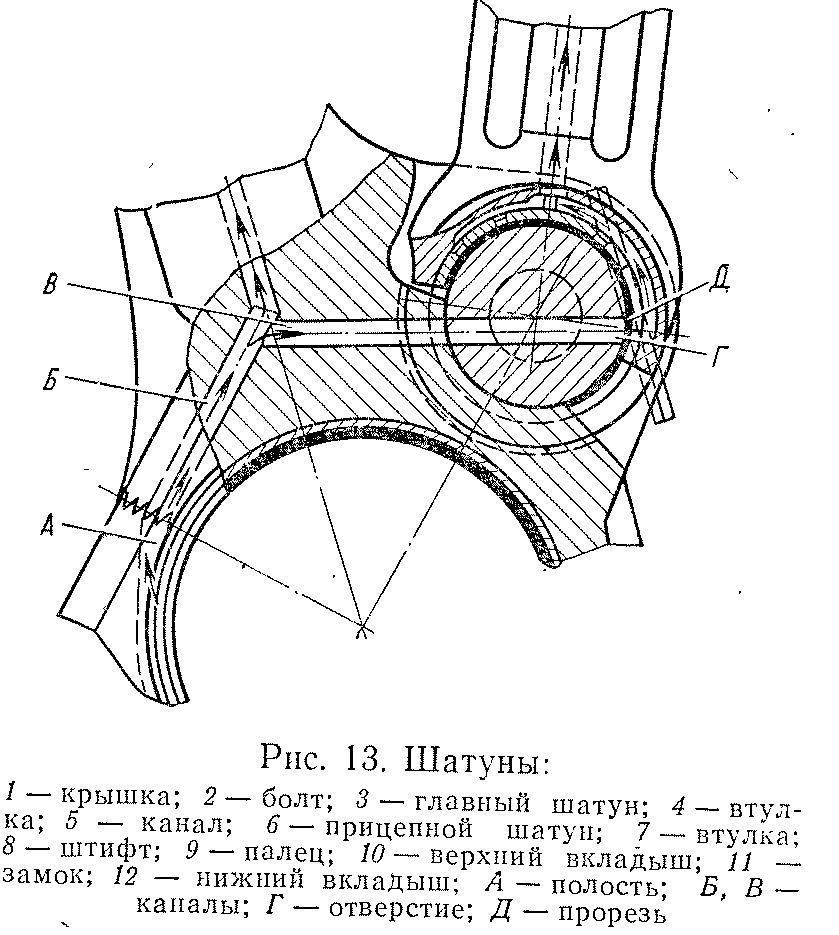

Рис. 33. Шатуны 14Д40: Рис. 34. Шатунный механизмД49:

1 — крышка; 2 — болт; 3 — главный шатун; 4 -втул­ка; 5 — канал; 6— прицепной шатун; 7 —втулка; 8— штифт; 9 палец; 10 — верхний вкладыш; 11 замок; 12 — нижний вкладыш; А — полость; Б, В — каналы; Г — отверстие; Д — прорезь

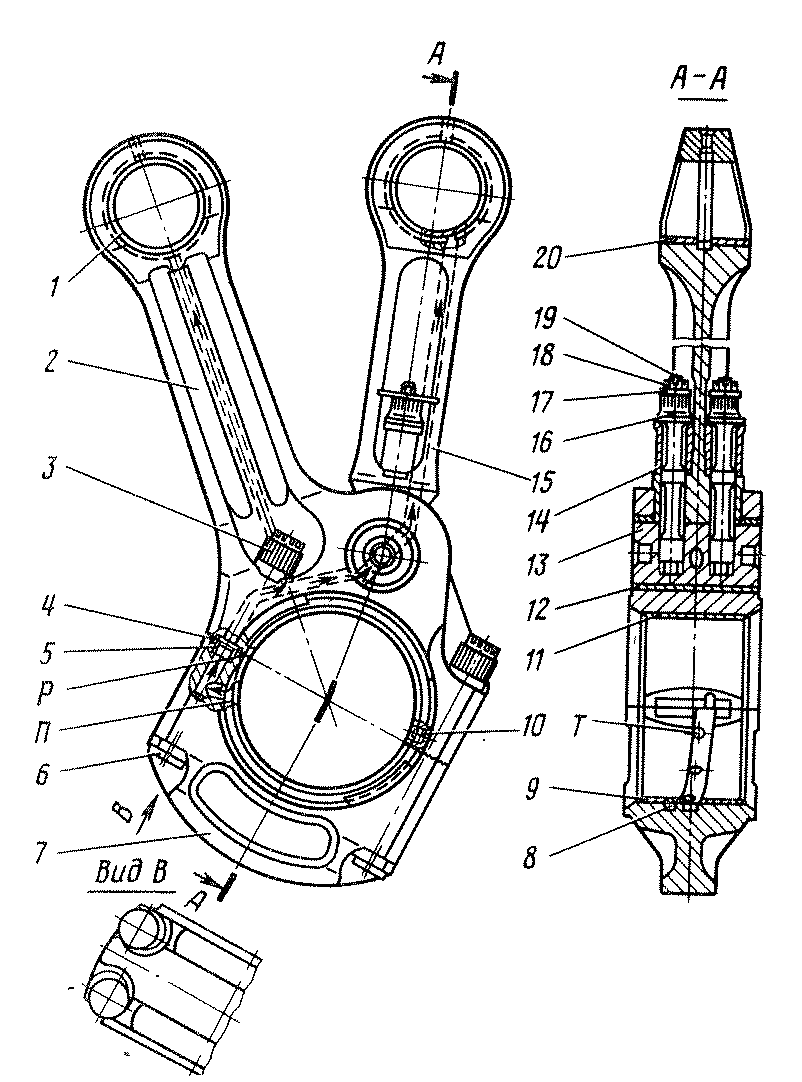

Рис. 51. Шатунный механизмД49:

1, 20 — втулки верхних головок шатунов; 2, 15 — главный и при­цепной шатуны; 3, 18 — гайки; 4 — уплотнительное кольцо; 5,12— втулки; 6 — шатунный болт; 7 — крышка нижней головки ша­тунов; 8, 10 — штифты; 9,11 — нижний и верхний вкладыши; 13— палец прицепного шатуна;14-проставочная втулка; 16 — болт прицепного шатуна; 17 — стопорная шайба; 19 — шплинт; П — канал; Р — зубцы; Т — от­верстие.

Шатунный механизм Д49 (рис. 34) состоит из главного 2 и прицеп­ного 15 шатунов. Шатуны соединены между собой пальцем 13, который устанавливается во втулке 12, запрессованной в проушине главного шатуна. Прицепной шатун крепится к пальцу 13 двумя болтами 16, которые стопорятся шай­бами 17. В верхние головки обоих шатунов запрессованы стальные втулки 1 и 20, залитые свинцовистой бронзой. Для подачи масла к поршневому пальцу в средней части каждой втулки имеется канал с двумя отверстиями. Нижняя головка главного шатуна имеет съемную крышку 7, которая крепится к стержню четырьмя болта­ми 6. Стык нижней головки и крышки 7 имеет зубцы Р треугольной формы, препятствующие поперечному смещению крышки. В нижнюю головку главного шатуна установлены верхний 11 ш нижний 9 стальные тонкостенные вкладыши, залитые свинцовистой бронзой. На свинцовистую бронзу нанесено гальваническое покрытие из сплава олова, свинца и меди.

Вкладыши устанавливаются с натягом, положение их фиксиру­ется штифтами 8 и 10. Натяг вкладыша, измеренный в специаль­ном приспособлении, выбит цифрами на торце вкладыша. Верхний и нижний вкладыши невзаимозаменяемы. В нижнем вкладыше в отличие от верхнего имеется канавка с отверстиями для перетока масла.

Шатунный подшипник смазывается и охлаждается маслом, по­ступающим из коренных подшипников через каналы коленчатого вала.
