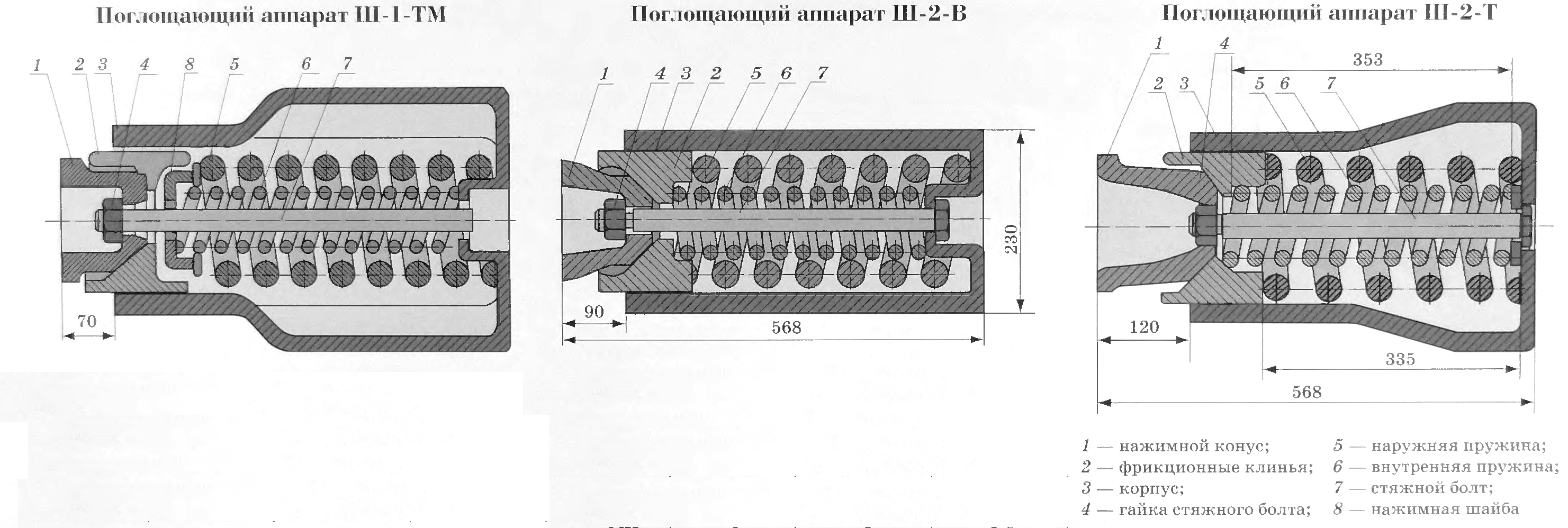

Поглощающие аппараты.
Поглощающий аппарат пружинно-фрикционного типа предназначен для рассеивания энергии ударов, передаваемых автосцепкой. Рассеивание энергии обеспечивается за счет работы сил трения, возникающих между фрикционными клиньями и корпусом аппарата. Поглощающий аппарат имеет предварительную затяжку пружин около 20 кН. Для установки в тяговый хомут аппарат дополнительно сжимают, для чего между гайкой стяжного болта и дном нажимного корпуса устанавливают прокладку толщиной 10—15 мм. При первом же нажатии при работе поглощающего аппарата прокладка выпадает. Максимальное сжатие поглощающего аппарата 70+5 мм.
Параметр |
Тип аппарата |
||
Ш 1 ТМ |
Ш 2 В |
III 2 Т |
|
Энергоемкость, к.Дзк Усилие сжатия конечное. МН Ход аппарата, мм |
25- 50 3 70 |
30 65 2 90 |
30-60 2,5 110 |
Показатель |
Класс аппарата |
|||
ТО |
Т1 |
Т2 |
ТЗ |
|
Ход, мм |
70 —110 |
90 120 |
90 120 |
120 |
Номинальная энергоемкость, кДж, не менее |
40 |
70 |
100 |
МО |
Максимальная энергоемкость, кД;к не менее |
50 |
90 |
130 |
190 |
Эластомерный поглощающий аппарат 73ZW

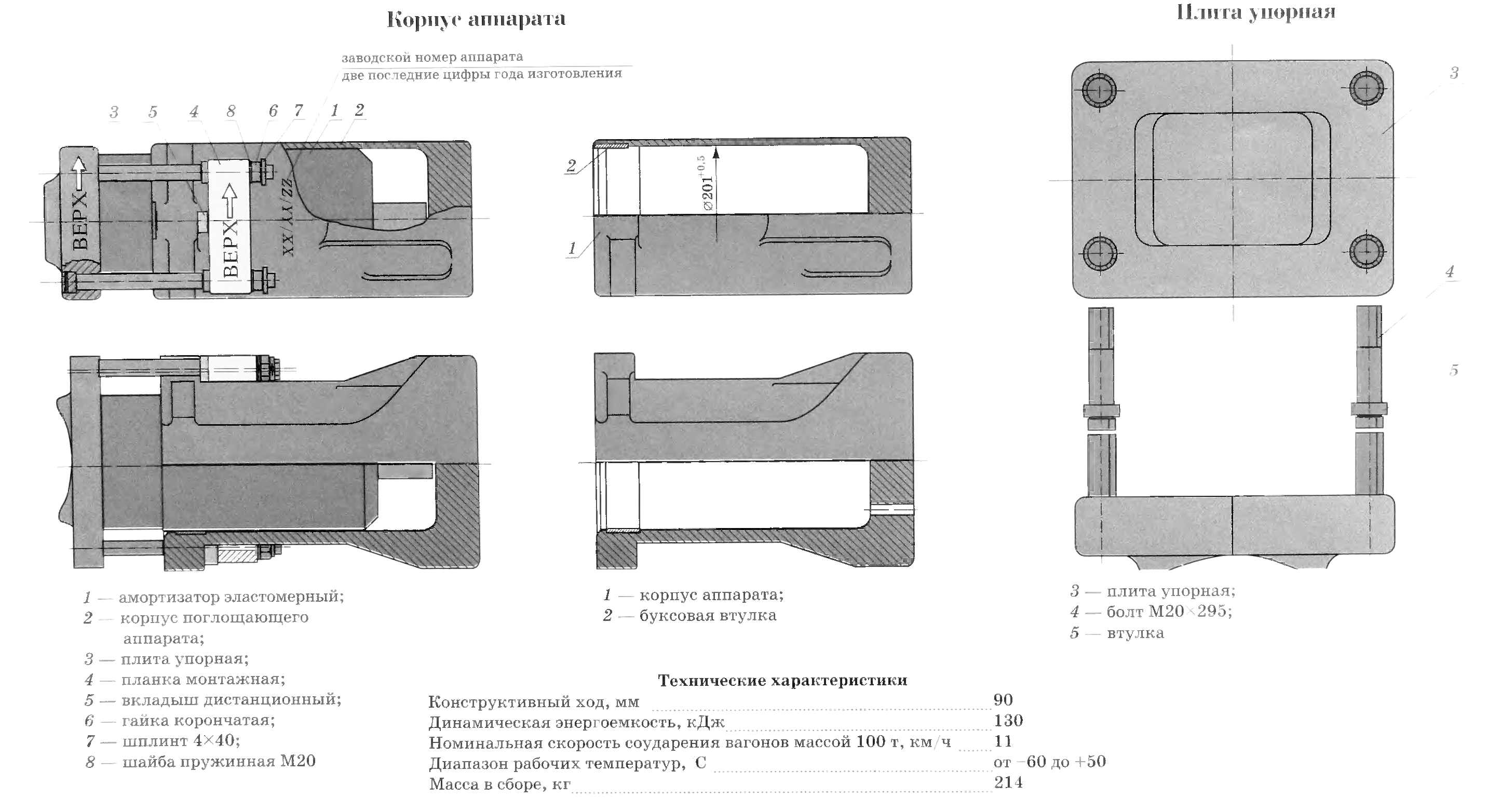

В эластомерных поглощающих аппаратах поглощение ударно-тяговых усилий. усилий осуществляется за счет перетекания эластомера через малый кольцевой зазор. Величина зазора составляет десятые доли миллиметра, что является причиной высоких требований к изготовлению деталей. Высокие требования к прочности корпуса аппарата обусловлены.
Высокие требования к прочности корпуса аппарата обусловлены обусловлены большими рабочими давлениями, достигающими 450 МПа (4500 кг/м). Основным узлом аппарата 73ZW, разработанного АО «КАМАКС» (Польша), является эластомерный амортизатор.
Поглощающие аппараты пассажирских вагонов ЦНИИ-Н6», Р-2П и Р-5П.
На пассажирских вагонах применяют аппараты ЦНИИ-Нб, Р-2П и Р-5П. Отличительная особенность аппарата ЦНИИ-Н6 наличие двух последовательно соединенных частей: пружинной и пружинпо-фрикци-онной. Данный аппарат обеспечивает плавное трогание поезда с места и спокойный его ход в пути следования в результате постепенного включения в работу фрикционной части. Резинометаллические поглощающие аппараты Р 2П и Р 5П отличаются простотой конструкции, хорошей стабильностью работы, более высокой энергоемкостью при меньшей массе по сравнению с пружинно-фрикционными
Резинометаллический поглощающий аппарат Р-2Г1
Работа аппаратов основана на поглощении энергии соударяемых вагонов силами внутреннего трения резины. Основными элементами аппаратов Р 2П и Р-5П являются резинометаллические секции, которых соответственно 9 и 15 штук. Корпус аппарата Р -5П отлит вместе с тяговым хомутом
