5 Тема. Песочная система тепловоза.

Для повышения сцепления колес с рельсами при трогании с места или движения по подъему (особенно когда рельсы замаслены или влажны) под колеса локомотива подается песок. Опыт эксплуатации локомотивов показывает, что обычно первыми начинают боксовать направляющие колесные пары — первая и четвертая по ходу тепловоза. Поэтому подача песка осуществляется у всех тепловозов только под эти колесные пары. При этом очень важно для экономии песка направлять его строго в место контакта колес с рельсами. Причем иногда достаточно подавать песок только под первую колесную пару.

Песочные системы в принципе для всех тепловозов одинаковы, Они включают песочные бункера (обычно четыре на одну секцию тепловоза) вместимостью около 200кг каждый, воздухораспределители, форсунки, песочницы, электропневматические клапаны и трубопроводы с резиновыми рукавами и наконечниками. Изображенная на рис.13. песочная система тепловоза ТЭП70 содержит четыре песочных бункера 2, расположенных в верхних углах тамбуров, из которых песок самотеком по трубам поступает к восьми форсункам 3. Песок из форсунок подается воздухом питательной магистрали, который через воздухораспределители 6 (два для переднего хода и два для заднего) подводится к форсункам. Воздух, управляющий форсунками, поступает через электропневматические клапаны 1. Электропневматические клапаны сблокированы с контактами реверсора. В зависимости от направления движения блокировочные контакты реверсора включают электропневматические клапаны переднего или заднего хода, а те в свою очередь приводят в действие соответствующие воздухораспределители, соединенные с форсунками. При срабатывании клапана воздух из резервуара управления под давлением 55—60 Н/см2 через штуцер в крышке воздухораспределителя 6 поступает в камеру над поршнем со штоком и перемещает его вниз. Через открывшийся при этом клапан воздух из питательной магистрали под давлением 75—85 Н/см2 поступает через штуцер к форсунке.

Поступивший в полость форсунки (рис.14.) воздух по каналам д и а поступает в песочную камеру и разрыхляет песок. Другая часть воздуха, поступившая в камеру г, проходит через сопло в канал б и выдувает песок, выжимаемый воздухом из песочной камеры, в трубу и далее под колесо.

Включение и выключение песочниц осуществляется ножной педалью, расположенной под пультом машиниста. Для подачи песка только под первую колесную пару на пульте имеется специальная кнопка. При выключении песочниц электропневматический клапан выпускает воздух из камеры над поршнем воздухораспределителя и его пружина закрывает клапанное устройство, прекращая подачу воздуха к форсункам. Трубы, проводящие песок к колесам третьей и четвертой осей, оборудованы тремя дополнительными воздушными трубопроводами для подвода

воздуха, чтобы облегчить проталкивание песка по длинным горизонтальным участкам этих труб. Песочные трубы при переходе от кузова к тележкам имеют гибкие резиновые вставки 4. Наконечники песочных труб резиновые и могут регулироваться по высоте.

Регулировка подачи песка осуществляется винтом 3 (см. рис. 21). Для уменьшения количества подаваемого форсункой песка винт необходимо завернуть, а для увеличения — отвернуть. Для ориентировки, насколько винт повернуть относительно закрытого положения, на головке винта и корпусе форсунки поставлены керны. Необходимая подача песка под первую и шестую колесные пары 1,6—2,0 кг/мин, а под третью и четвертую — 0,8— 1,2 кг/мин. Заправку бункеров необходимо производить чистым, сухим песком, обязательно через сетки во избежание попадания комков и другого мусора. Заправочные горловины должны иметь герметичные крышки и козырьки, чтобы в песок не попала влага.

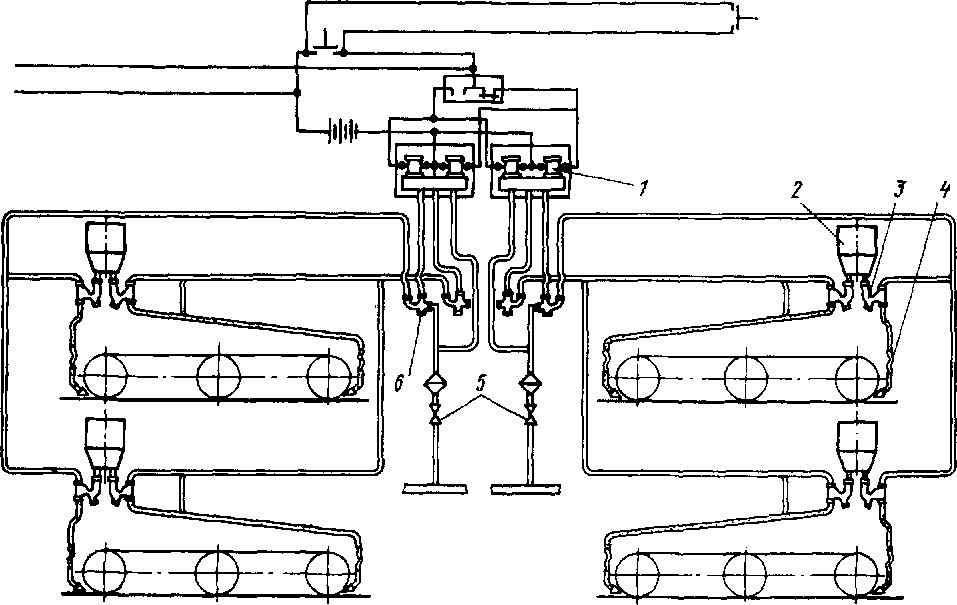

Рис.13. Схема песочной системы тепловоза ТЭП70: Рис.14.

1— электропневматический клапан; 2 — песочный бункер; 3 — форсунка; 4 — гибкий шланг; 5 — разобщительный кран; 6 — воздухораспределитель.

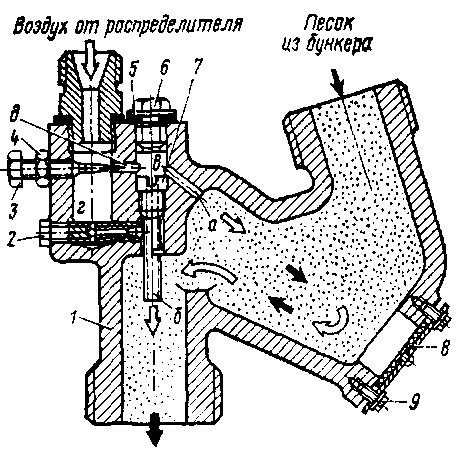

Рис.21. Форсунка песочницы: 1 — корпус форсунки; 2, 7 — сопла; 3 — винт регулировочный; 4 — гайка; 5 — уплотнение; 6 — пробка; 8 — крышка; 9 — болт

Противопожарная установка и сигнализация, противопожарное оборудование.

Для тушения пожара на каждой секции тепловоза предусмотрены противопожарные средства: автоматическая пожарная сигнализация, противопожарная установка, настенные огнетушители, тара с песком, ведро и совок.

Автоматическая пожарная сигнализация предназначается для обнаружения загорания на тепловозе и оповещения об этом световым и звуковым сигналами. Пожарная сигнализация срабатывает при температуре 85°С и выше. В качестве датчиков пожарных извещателей используются терморезисторы (рис.15), встроенные в специальный кожух и защищенные от механических повреждений крышкой с отверстиями. Датчики установлены в наиболее опасных в пожарном отношении местах аппаратной камеры и дизельного помещения. Питание схемы пожарной сигнализации осуществляется от аккумуляторной батареи через автоматический выключатель. Терморезисторы (19 шт.) соединены в две параллельные группы, каждая из которых подключена к своему реле.

При повышении температуры воздуха в дизельном помещении или в аппаратной камере сопротивление соответствующего терморезистора резко уменьшается, тем самым ток, проходящий по реле, увеличивается и реле срабатывает. Своими замыкающими контактами реле включает сигнальные лампы в обеих кабинах и на сигнальной коробке, а также звуковой сигнал. Другими замыкающими контактами реле шунтирует цепь датчиков, предохраняя тем самым терморезисторы от перегрева.

Прекращение подачи светового и звукового сигналов о пожаре производится путем нажатия кнопки «Отпуск пожарной сигнализации». При этом происходит разрыв цепи, шунтирующей датчики, и если температура снизилась, после отпуска кнопки схема приходит в исходное положение. Для контроля исправности электрических цепей пожарной сигнализации каждой группы в сигнальной коробке и на пультах имеются кнопки «Контроль пожарной сигнализации», при нажатии которых имитируется срабатывание извещателей с соответствующей сигнальной реакцией.

Расположение противопожарного оборудования на тепловозах примерно одинаковое. Например, на тепловозе ТЭП70 в каждой кабине, а также в тамбуре возле передней кабины, рядом с левой входной дверью находятся по одному углекислотному огнетушителю ОУ-5. Один пенный огнетушитель ОХП-10 висит в дизельном помещении на стенке шахты холодильника. Ведро для воды, ведро и совок для песка установлены возле осевого вентилятора. В комплект воздухопенной противопожарной установки входят (рис.16): резервуар 6 объемом 235л, расположенный под шахтой холодильника и заправленный 6%-ным водным раствором пенообразователя ПО-1; два генератора высокократной пены (ГВП) 1 с гибкими рукавами 4, уложенными в специальные ящики, расположенные в переднем и заднем тамбурах; трубопроводы 11 с кранами 2, 3, 8, 9 и вентилями 5. Установка приводится в действие открытием одного из пусковых кранов 3. При этом воздух из питательной магистрали тормозной системы поступает в резервуар 6 и вытесняет раствор пенообразователя в трубопровод 11с постоянно открытым краном 8, в рукава 4 и далее в генератор высо кократной пены . Через открытый кран 3 генератора 1 раствор попадает в полость а корпуса 12 центробежного распылителя и через тангенциальные прорези б проходит внутрь вихревой камеры 13, где закручивается и выходит из соплового отверстия в виде распыленной струи.

Рис. 15. Датчик температуры:

1— терморезистор; 2 — корпус; 3 — изолятор; 4 — токоподводящий привод

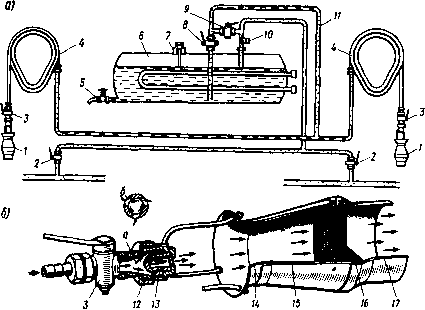

Рис. 16. Схема противопожарной установки (а), генератор высокократной пены (б); — генератор пены; 2, 3, 8, 9 — краны; 4 — шланг; 5 — вентиль; 6 — резервуар; 7 — пробка для выпуска воздуха; 10 — пробка; 11 — трубопровод; 12 — корпус распылителя; 13 — вихревая камера: 14 — коллектор, 15 —- диффузор; 16 — кассета; 17 — насадка

В коллекторе 14 струя увлекает за собой атмосферный воздух и попадает на сетки кассеты 16, при прохождении которых образуется пена. Струя пены направляется на очаг пожара, изолирует его и горение прекращается.

Кратность выхода пены (отношение объема использованной емкости к объему полученной жидкости) должна быть не менее 70. При меньшей кратности проверяется состояние сеток, которые должны быть натянутыми и чистыми. После применения установки оставшийся раствор удаляется, установка промывается горячей водой, продувается сжатым воздухом и заряжается новым раствором. Вместимость резервуара противопожарной установки рассчитана на работу одного генератора высокократной пены в течение 4 мин.
