2.5. Експериментальні дані

Дослідження дадуть пари чисел: навантаження Fr і момент тертя ТТ, які ми заносимо до таблиці 2.1.

Fr, kH

Δ інд

Tt, Нм

f

P, МПа.

Ф

1/Ф

0

3

0,198

-

-

-

-

1

4

0,264

0,0088

0,28

0,364

2,72

2

5

0,33

0,0055

0,55

0,715

1,38

3

7

0,462

0,0051

0,83

1,079

0,917

4

15

0,99

0,0082

1,1

1,43

0,699

5

27

1,782

0,0118

1,38

1,794

0,557

Таблиця 2.1 – Дані експерименту.

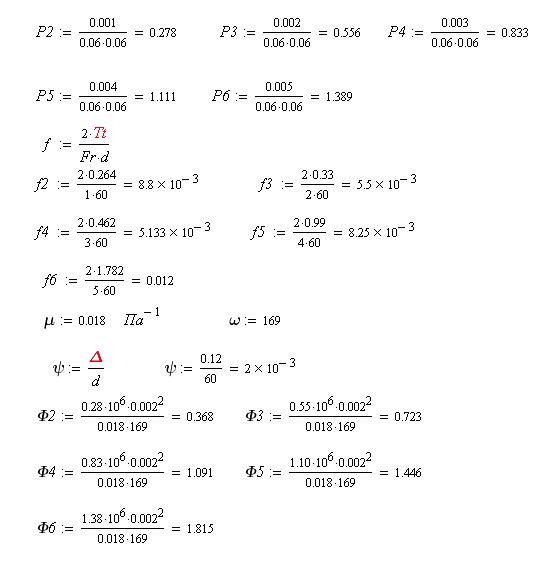

2.6. Обробка і аналіз , одержаних результатів

Tт= Δінд. *С; С= 0,066 Нм/под.

м.

.

Побудуємо діаграму Герсі за нашими даними.(графік 2.1).

Графік 2.1 – Діаграма Герсі
