Устройство насоса водогрейного котла.

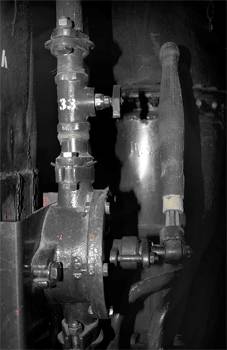

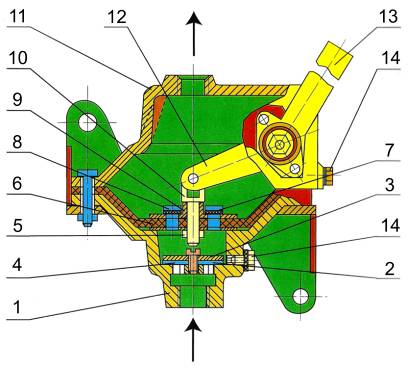

Корпус Шайба резиновая Шайба металлическая Латунный винт Латунная гайка Мембрана Резиновая шайба	Шайба металлическая Бронзовая втулка Тяга Корпус Рычаг Рукоятка Сливная пробка

Техника безопасности и пожарная безопасность при обслуживании водогрейного котла.

1. Техническое обслуживание котла необходимо производить в головном уборе, рукавицах, халате, при закрытых боковых дверях тамбура.

2. При отапливании вагона твёрдым топливом во время чистки топки открывать дверцу следует осторожно (не резко), находясь на расстоянии 500-700 мм от дверцы во избежание выброса пламени топочными газами и ожогов лица.

3. Категорически запрещается тушить топку котла водой или снегом.

4. При очистке котла от шлака, а также при других работах с горящим котлом нужно остерегаться попадания раскалённого угля и шлака на тело или одежду. Категорически запрещается выбрасывать горящий уголь и шлак из вагонов на пути или междупутья, как на стоянках, так и на ходу поезда.

5. Запрещается хранить в котельном отделении легковоспламеняющиеся жидкости и материалы, разжигать ими котёл, загромождать котельное отделение посторонними предметами и топить котёл при уровне воды ниже допустимого.

ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ

Устройство комбинированного кипятильника.

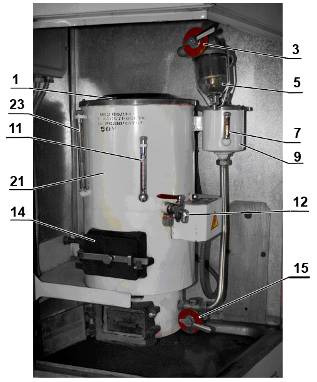

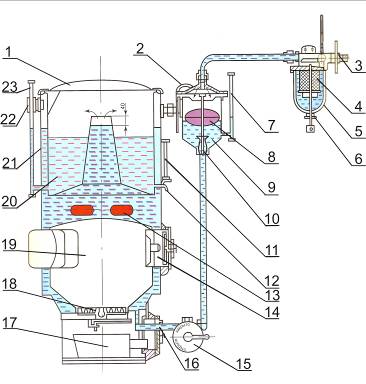

1. Крышка; 2. Трубка для выпуска воздуха; 3. Трёхходовый кран; 4. Сетчатый фильтр; 5. Стеклянный стакан; 6. Скоба; 7. Указатель уровня сырой воды; 8. Поплавок; 9. Поплавковая камера; 10. Клапан; 11. Термометр; 12. Водоразборный кран; 13. Электронагревательный элемент; 14. Люк топки; 15. Двухходовый (спускной) кран; 16. Трубка; 17. Ящик для золы; 18. Колосник; 19. Топка; 20. Водосборник; 21. Корпус; 22. Крепление; 23. Указатель уровня кипяченой воды.

Характеристики:

Вместимость кипятильного пространства	9л
Вместимость сборника кипяченой воды	15 л
Время начала кипения после растопки	10 мин
Количество кипяченой воды, получаемой в 1 минуту	до 1,5 л
Общий вес	 30 кг

Возможные неисправности комбинированного кипятильника.

Неисправность	Причина неисправности
В кипятильник не поступает сырая вода	- Закрыт трехходовой кран; - Нет воды в системе водоснабжения; - Засорилась подающая труба; - Открыт двухходовой кран.
Сырая вода переполняет кипятильник	- Неисправен клапан регулятора; - Погнут стержень поплавка; - Нарушена целостность поплавка; - Износился или неисправен клапан для закрытия крышки регулятора; - Нарушена целостность стенок конусного патрубка.
Горячая вода уходит из кипятильника под вагон	- Неплотно закрыт или неисправен двухходовой кран; - Сильный огонь в топке кипятильника; - Кипятильник сильно наклонен в сторону контрольной трубы.
