11. Что понимают под номинальной плотностью потока отопительного прибора?

Под номинальной плотностью теплового потока отопительного прибора понимают теплопередачу в номинальных условиях через 1 м², т. е. когда разность температур теплоносителя и окружающей среды составляет 70⁰С, а расход теплоносителя в приборе – 0,1 кг/с (360 кг/ч), давлении Р_атм = 101,325 кПа

11. Установка и конструкции расширительного бака.

12. Каждая система водяного отопления гидравлически замкнута и имеет определенную емкость арматуры, труб и отопительных приборов, т. е. постоянный объем заполняющей ее воды. Изменение температурного режима влияет на параметры находящейся в системе воды. Внутреннее гидравлическое давление в замкнутой системе при этом может повышаться до величины, превышающей предел прочности отдельных ее элементов. Поэтому в систему водяного отопления вводится дополнительный элемент для ограничения гидравлического давления. Этот элемент может быть открытым, сообщающимся с атмосферой, и закрытым, находящимся под переменным, но ограниченным избыточным давлением. Часто в качестве такого элемента применяют открытые расширительные баки.

Баки бывают открытые и закрытые. Применяются при тепловой мощности не более 6 МВт. Устанавливаются один на одно здание или один на группы зданий. Открытый устанавливают в самом верху системы. Закрытый непосредственно в тепловом пункте.

2

1 -Патрубок к которому присоединяется циркул. труба

1 3 2-Переливная трубка

4 3-труба реле уровня

4-контрольная или сигнальная труба

5 3 5-расширительная труба

6-муфта с пробкой

6

Места подключения открытого и закрытого расширительного бака является нейтральная точка отопления.

h

Устанавливается на главном. Устанавливается в удаленной Уст у всасывающего патрубка стояке при наличии высокого точке цирк. кольца цирк насоса не доходя 2 м. чердака. Минимальные размеры бака в удаленной точке .

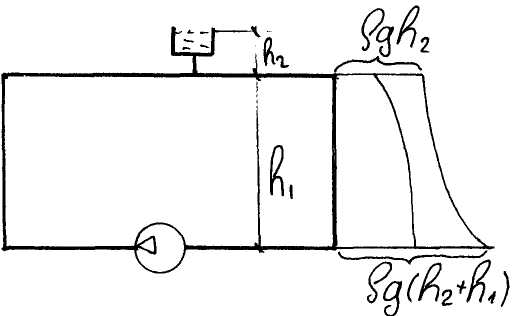

В действующей системе насосного водяного отопления постоян­ное гидростатическое давление сохраняется только в точке присое­динения расширительного бака. До этой точки (по направление движе­ния воды) при действии насоса давление увеличивается, после нее -уменьшается. Величина изменения давления зависит от расстояния рассматриваемого места системы от точки присоединения бака.

Места установки расширительного бака: 1) В удаленной точке кольца ближе к всасывающему патрубку насоса (+меньше конструктивные размеры); 2) то же к нагнетательному патрубку насоса; 3) непосредственно не ближе 2 м к всасывающему патрубку насоса; 4) закрытый расширительный бак.

1 2 3 4

16. Основные и второстепенные факторы влияющие на теплоотдачу отопительных приборов.

1. Основные факторы:

а) Средний температурный напор

Δt_ср=(t_вх+t_вых)/2-t_в

где t_вх, t_вых – температуры на входе и на выходе из отопительного прибора

t_в – температура внутри помещения.

б) Коэффициент теплопередачи отопительного прибора

зависит от Нуссельта

2. Второстепенные факторы:

а) Количество теплоносителя – массовый расход

б) Покраска прибора

в) Место установки

г) Схема присоединения, т.е. движение теплоносителя.

д) Конструкция укрытия

е) работа систем вентиляции
