Порядок выполнения эксперимента

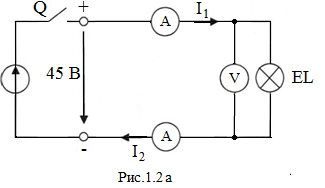

• Подайте постоянное напряжение 45 В к зажимам цепи (рис. 1.2а) и определите, про­текает ли ток и горит ли лампочка - при разомкнутой (с помощью выключателя) и замкнутой цепи.

• Занесите данные измерений вместе с данными о состоянии лампочки в табл. 1.1.

Таблица 1.1

Выключатель	Ι1, А	I2, А	U, B	Лампа вкл.	Лампа выкл.
Замкнут
Разомкнут

• Проверьте, будет ли протекать ток, когда источник напряжения отсоединен, а вы­ключатель замкнут.

• Чему равно сопротивление лампочки в схемах (рис.1.2.а, б)?

• Чему равны абсолютные и относительные погрешности измерений?

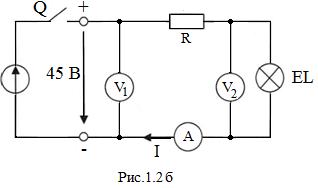

• Можно ли использовать схему рис.1.2б в качестве делителя напряжения?

Задание 2.

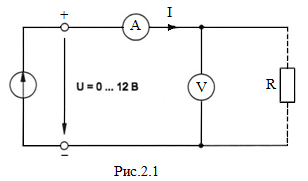

Соберите электрическую цепь согласно схеме (рис 2.1), при этом нужно модернизировать схему так, чтобы на исследуем объект подавалось напряжение U=0, 2, 4, …,15 B.

Снимите экспериментально и постройте графики зависимостей I = f(U) при R=Const и I = f (R) при U = Const.

Порядок выполнения эксперимента

• Чтобы построить кривые I = f(U), соберите цепь по схеме (рис. 2.1) и измерьте токи, имеющие место при напряжениях и сопротивлениях, которые указаны в табл. 2.1.
