19. Устройство и принцип работы ножничного автомобильного подъемника с гидравлическим приводом.
Подъемники ножничные являются универсальным оборудованием и выпускаются заводами-изготовителями техники для предприятий автосервиса в различных конструктивных исполнениях, предназначенных, как для разнообразных работ на участке ТО и Р автомобилей, так и для использования на специализированных участках, таких как шиномонтажный, диагностический или кузовной.
Ножничные подъемники относятся к платформенным подъемникам (с длинной или короткой платформой), с гидравлическим приводом и могут быть напольного или заглубленного исполнения. В зависимости от целевого назначения и места применения подъемники имеют различную рабочую высоту подъема автомобиля – от 450 до 1850 мм.
Электрогидравлический привод ножничных подъемников выполнен по разнесенной схеме – насосная станция и аппаратура управления собраны в отдельно стоящий блок, а гидроцилиндры подъема являются неотъемлемой частью конструкции подъемников.
Синхронизация движения платформ подъемников может быть механической за счет жесткой связи между одноименными рычагами правой и левой платформ, либо по гидравлической схеме, когда между механизмами подъема двух платформ нет механической связи.
Кинематические схемы ножничных подъемников показаны на рис. Механизмы безопасности в ножничных подъемниках, как и во всех электрогидравлических подъемниках, включены в гидравлическую и кинематическую схемы. Для опускания платформ при нормальной работе подъемника в страховочной системе предусмотрен гидроцилиндр разсоединения собачки и храповой планки. При нажатии кнопки «вниз» гидроцилиндр 1 сначала чуть приподнимает платформы, чтобы снять нагрузку с собачки. Затем срабатывает малый гидроцилиндр 2 и отжимает страховочную штангу от силового гидроцилиндра, выводя тем самым собачку из зацепления, а уж потом под действием веса платформ и при открытой магистрали на слив масла в маслобак шток силового гидроцилиндра начинает перемещаться внутрь корпуса.

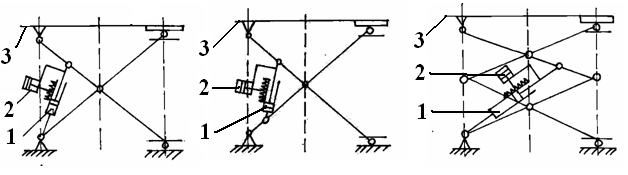

Рисунок - Кинематическая схема ножничных подъемников:
1 – гидроцилиндр подъема; 2 – гидроцилиндр фиксатора; 3 – платформа.
20. Устройство и принцип работы плунжерного подъемника.
Все плунжерные подъемники имеют электрогидравлический привод, выполненный по разнесенной схеме – насосная станция и аппаратура управления собраны в отдельно стоящий блок, а гидроцилиндры подъема являются неотъемлемой частью конструкции подъемников.
В подъемниках этого типа не используются какие либо открытые силовые механические системы с подвижными звеньями (кроме выдвижного плунжера, консольных лап и страховочной штанги) и кинематическими парами, вследствие чего данные подъемники обладают наибольшей надежностью среди всего класса автомобильных подъемников. Подъемники занимают минимум производственной площади, обеспечивают максимальные удобства механику при выполнении ТО и Р автомобиля, просты в эксплуатации и требуют минимума затрат труда и времени на их техническое обслуживание. Подъемники могут быть одно-, двух- и четырехплунжерными и иметь в качестве рабочих органов консольные лапы, длинные или короткие платформы, а также их комбинацию.
Подъемное устройство данных подъемников состоит из одного, двух или четырех плунжерных гидроцилиндров. Безопасность плунжерных подъемников осуществляется за счет применения гидравлической и механической страховочных систем. Гидравлическая система состоит из «парашютных» клапанов, установленных в каждом гидроцилиндре, механическая страховка обеспечивается выдвижными штангами, по одной на каждый гидроцилиндр. При выдвижении плунжеров из корпуса гидроцилиндра страховочные штанги стопорятся с помощью храпового механизма, укрепленного на корпусе цилиндра.
