4.2. Скоростной режим прокатки
Первая черновая клеть R1 с нерегулируемым приводом, поэтому определим её скорость как:
При этом скорость рабочего валка:
Опережение:
Машинное время:
Аналогично расчёт производим для клетей R2 и R3, также имеющих нерегулируемый приводы.
Черновая клеть R4 относится к непрерывной группе клетей, и её скорость можно определить как:
Скорость рабочего валка:
Опережение:
Машинное время:
Коэффициент загрузки скоростью (не должны превышать 1, для того чтобы кинематические ограничения не были нарушены):
Аналогично рассчитывается скорость в клети R5 и R6.
Таблица 4 – Cкоростной режим при прокатке в черновой группе ШСГП 2000 раската 24х1285 мм из подката 250х1380 мм.
Клеть |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
S, % |
0,062 |
0,067 |
0,075 |
0,081 |
0,087 |
0,092 |
Vp, м/с |
1,2 |
1,5 |
1,5 |
1,67 |
2,6 |
4,28 |
Vп, м/с |
1,3 |
1,6 |
1,6 |
1,8 |
2,84 |
4,67 |
Тм, с |
8,6 |
9,625 |
13,9 |
18,8 |
18,77 |
18,78 |
Zv |
- |
- |
- |
0,835 |
0,743 |
0,856 |
4.3. Режим обжатий вертикальными валками
Прокатка в ВОЛ
В вертикальном окалиноломателе ШСГП 2000 используют стальные валки диаметром DVSB = 1200 мм, на которых выполнен ящичный калибр с глубиной вреза hвр = 100 мм. В таком случае катающий диаметр:
Скорость вертикальных валков: VVSB = 1,1 м/с.
Максимальный
угол захвата:
Коэффициент влияния скорости:
Коэффициент защемления:
Коэффициент условия захвата:
Обжатие, допустимое по условиям захвата:
мм
Обжатие, допустимое по условиям поперечной устойчивости:
мм
Обжатие по ширине в вертикальном окалиноломателе:
мм
Ширина раската после ВОЛ:
мм
Прокатка в клети R1
Клеть R1 не имеет вертикальных валков, но производит обжатие сляба по толщине после предварительного обжатия в ВОЛ. Т.о. ширина раската после клети R1:
мм
мм
Прокатка в универсальной клети R2
В черновых клетях R2 - R6 применяют стальные вертикальные валки диаметром 1000 мм с гладкой бочкой. В таком случае .
м/с
Коэффициент влияния скорости:
Коэффициент условия захвата:
Обжатие, допустимое по условиям захвата:
мм
Обжатие, допустимое по условиям поперечной устойчивости:
мм
Для
клети R2
мм
Ширина раската после клети R2:
мм
Для остальных черновых проходов в вертикальных валках расчёты выполняются аналогично. Результаты расчётов представлены в табл. 3.

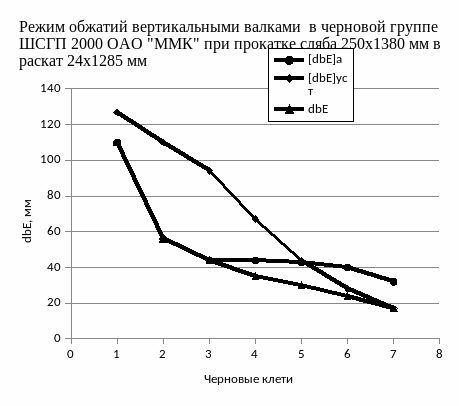

Таблица 3 – Режим обжатий вертикальными валками при прокатке в черновой группе ШСГП 2000 раската 24х1285 мм из подката 250х1380 мм.
Клеть |
VSB |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
DpЕ, мм |
1200 |
- |
1000 |
1000 |
1000 |
1000 |
1000 |
VpE, м/с |
1,1 |
- |
1,425 |
1,425 |
1,71 |
2,698 |
4,44 |
kV |
0,92 |
- |
0,93 |
0,93 |
0,91 |
0,85 |
0,75 |
Kα |
0,11 |
- |
0,044 |
0,044 |
0,043 |
0,04 |
0,032 |
[∆bE]α, мм |
110 |
- |
44 |
44 |
43 |
40 |
32 |
[∆bE]уст, мм |
126,8 |
-- |
94,1 |
67 |
44 |
28 |
17 |
∆bE, мм |
110 |
- |
44 |
35 |
30 |
24 |
17 |
∆bE+R, мм |
- |
49 |
35 |
29,6 |
24,2 |
19,1 |
13,3 |
b2, мм |
1380 |
1319 |
1310 |
1305 |
1300 |
1295 |
1290 |
kc |
0,9 |
- |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
kк |
0,9 |
- |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
