Рулевое управление: назначение, устройство, принцип действия.
Рулевым управлением называется совокупность устройств, осуществляющих поворот управляемых колес автомобиля.

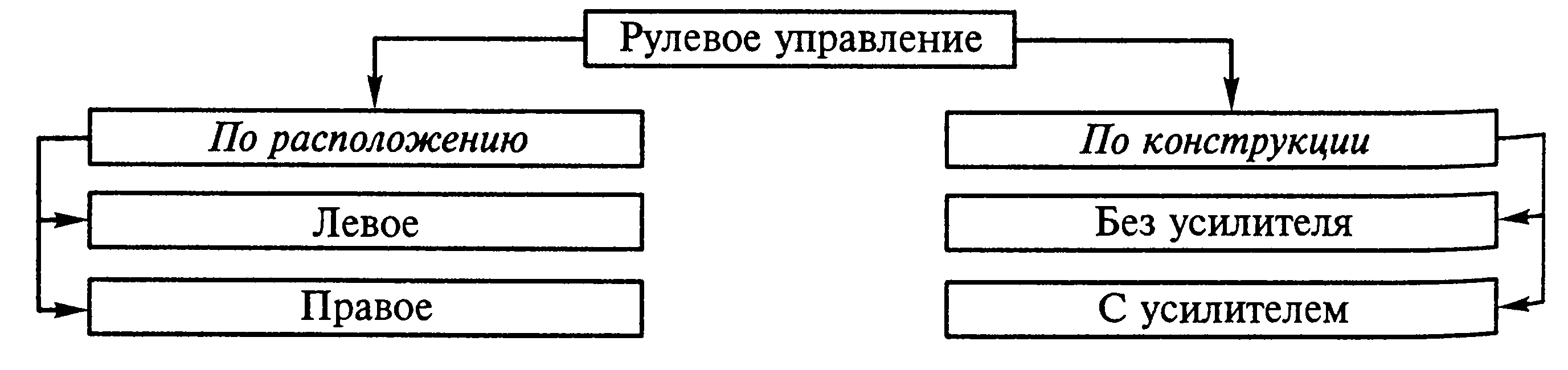

Рулевое управление служит для изменения и поддержания направления движения автомобиля. Оно в значительной степени обеспечивает безопасность движения автомобиля.
На автомобилях изменение направления движения осуществляется поворотом передних колес различными типами рулевых управлений.
Конструкция рулевого управления во многом зависит от типа подвески передних колес автомобиля.
При независимой подвеске передних управляемых колес, которая применяется на всех легковых автомобилях, в рулевое управление без усилителя входят рулевое колесо, рулевой вал, рулевая передача (механизм), рулевая сошка, средняя рулевая тяга, маятниковый рычаг, боковые рулевые тяги, рычаги поворотных цапф.
При вращении рулевого колеса усилие от него на поворотные цапфы передних колес передается через вал, рулевую передачу, сошку, среднюю и боковые тяги, рычаги. В результате осуществляется поворот управляемых колес автомобиля.
При зависимой подвеске передних колес рулевое управление без усилителя включает рулевое колесо, рулевой вал, рулевую передачу, рулевую сошку, продольную рулевую тягу, поворотный рычаг, рычаги поворотных цапф и поперечную рулевую тягу. При вращении рулевого колеса вместе с ним вращается вал. Усилие от вала через рулевую передачу передается на сошку, которая через продольную тягу перемещает рычаг с поворотной цапфой плевого колеса. Одновременно через рычаги и поперечную тягу поворачивается цапфа правого колеса. Так производится поворот передних управляемых колес автомобиля.
Рулевой механизм, рулевой привод и его усилители.
Рулевым называется механизм, преобразующий вращение рулевого колеса в поступательное перемещение рулевого привода, вызывающее поворот управляемых колес.
Рулевой механизм служит для увеличения усилия водителя, прилагаемого к рулевому колесу, и передачи его к рулевому приводу.
Увеличивать усилие водителя необходимо для облегчения управления автомобилем. Увеличение усилия, прилагаемого к рулевому колесу, происходит за счет передаточного числа рулевого механизма.
Передаточным числом рулевого механизма называется отношение угла поворота рулевого колеса к углу поворота вала рулевой сошки.
Передаточное число рулевого механизма зависит от типа автомобиля и составляет 15...20 у легковых автомобилей и 20...25 у грузовых автомобилей и автобусов.

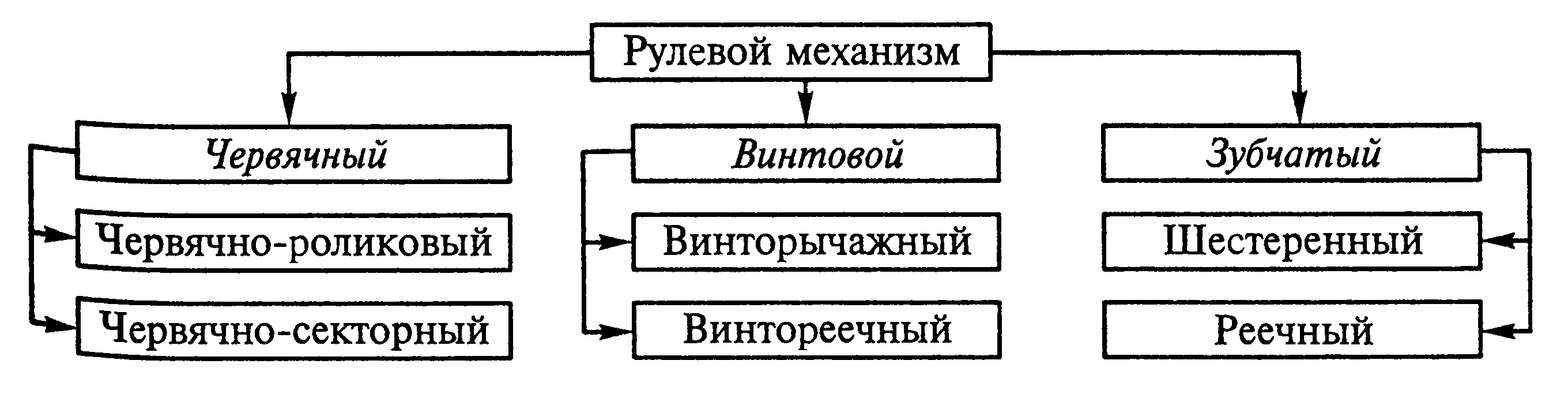

На автомобилях применяются различные типы рулевых механизмов.

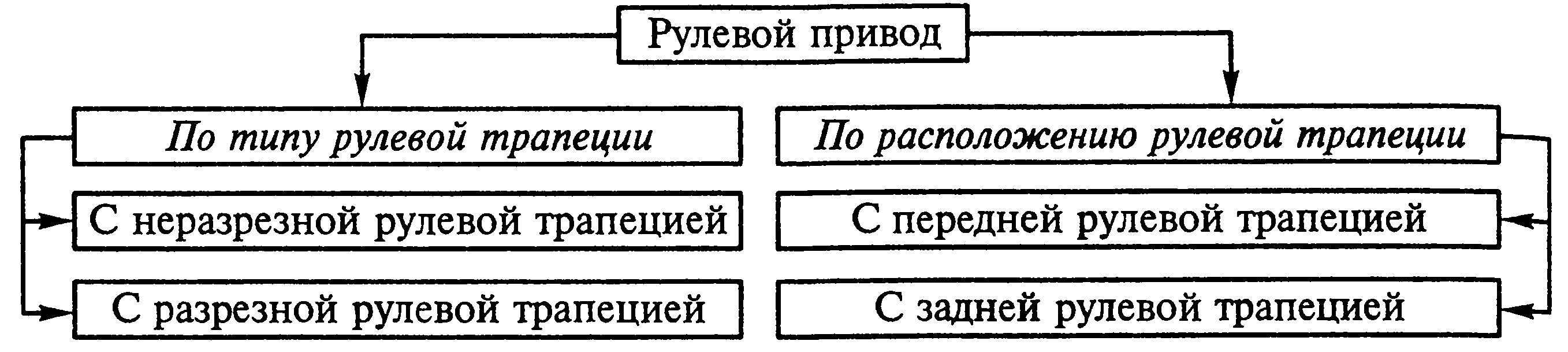

Рулевым приводом называется система тяг и рычагов, осуществляющая связь управляемых колес автомобиля с рулевым механизмом.
Рулевой привод служит для передачи усилия от рулевого механизма к управляемым колесам и для обеспечения правильного поворота колес.
На автомобилях применяются различные типы рулевых приводов.
Рулевым усилителем называется механизм, создающий под давлением жидкости или сжатого воздуха дополнительное усилие на рулевой привод, необходимое для поворота управляемых колес автомобиля.
Усилитель служит для облегчения управления автомобилем, повышения его маневренности и безопасности движения. Он также смягчает толчки и удары дорожных неровностей, передаваемых от управляемых колес на рулевое колесо.
Рулевые усилители применяют на легковых автомобилях, грузовых автомобилях средней и большой грузоподъемности и на автобусах. При этом получили распространение гидравлические и пневматические усилители. Принцип действия этих усилителей аналогичен, но в них используется различное рабочее вещество: в гидравлических — масло (турбинное, веретенное), а в пневматических — сжатый воздух пневматической тормозной системы автомобиля.
