Колеса и шины: назначение и конструкция.
Колесами называются устройства, осуществляющие связь автомобиля с дорогой.
Колеса служат для подрессоривания автомобиля, обеспечения его движения и изменения направления движения.
Колесо автомобиля состоит из пневматической шины, обода, соединительного элемента и ступицы. Обод и соединительный элемент образуют металлическое колесо.
Пневматическая шина сглаживает дорожные неровности и вместе с подвеской, смягчая и поглощая толчки и удары от неровности дороги, обеспечивает плавность хода автомобиля, а также надежное сцепление колес автомобиля с поверхностью дороги.
Металлическое колесо предназначено для установки пневматической шины и соединения ее со ступицей.
Ступица обеспечивает установку колеса на мосту на подшипниках и создает возможность колесу вращаться. При отсутствии ступицы вращающейся посадочной частью колеса является фланец полуоси, размещенной в балке моста на подшипниках. На автомобилях применяются различные типы колес.
Ведущие колеса преобразуют крутящий момент, подводимый от двигателя через трансмиссию, в тяговую силу, а свое вращение — в поступательное движение автомобиля.
Управляемые и поддерживающие колеса являются ведомыми колесами, воспринимающими толкающую силу от рамы пли кузова, преобразуют поступательное движение автомобиля в их качение.
Комбинированные колеса являются и ведущими, и управляемыми и выполняют их функции одновременно.
Колесо автомобиля состоит из:
- диска с ободом,
- шины.
Диск, с приваренным к нему ободом, крепится к ступице колеса или к полуоси заднего моста с помощью конических болтов или гаек.
Шина может быть камерной или бескамерной. В камерной шине находится резиновая камера, которая и заполняется воздухом. А сама шина без камеры называется покрышкой. Покрышка состоит из каркаса (корда) и протектора, а также боковин и бортов. Каркас шины является главной частью покрышки, ее силовой основой. Он выполняется из нескольких слоев специальной ткани – корда. Корд воспринимает давление сжатого воздуха изнутри и нагрузки от дороги снаружи.
Протектор это толстый слой резины с определенным рисунком, он расположен на наружной поверхности покрышки и непосредственно соприкасается с поверхностью дороги. Рисунок протектора может быть дорожным, универсальным и специальным, в зависимости от условий эксплуатации автомобиля.
В бескамерной шине отсутствует, и не предусмотрена, резиновая камера для воздуха. Полость, заключенная между покрышкой и ободом должна быть герметичной, так как непосредственно она и заполняется воздухом. Поэтому диск для бескамерной шины отличается от обычного диска наличием уплотняющих буртиков на ободе.
Шины бывают с диагональным и радиальным расположением нитей корда, в зависимости от конструкции каркаса.
В диагональных шинах нити корда располагаются перекрестно. То есть они соединяют боковины покрышки по диагонали.
В радиальных шинах нити корда расположены почти под прямым углом по отношению к бортам.
Кузов и кабина: назначение, кузова легковых и грузовых автомобилей.
Кузов автомобиля предназначен для размещения водителя, пассажиров и различных грузов, а также для защиты их от внешних воздействий. Кроме того, несущий кузов служит для крепления всех агрегатов и механизмов автомобиля. Несущий кузов воспринимает все нагрузки и усилия, которые действуют на автомобиль при движении.
Кузов обеспечивает безопасность, обтекаемость, комфортабельность и внешний вид автомобиля. Конструкция кузова и его параметры оказывают серьезное влияние на эксплуатационные свойства, обеспечивающие движение автомобиля (тягово-скоростные, топливную экономичность, маневренность, устойчивость, плавность хода, проходимость), и на эксплуатационные свойства, не связанные с движением автомобиля (вместимость, прочность, долговечность, ремонтопригодность, приспособленность к погрузке и выгрузке).
На автомобилях применяются различные типы кузовов.
Кузовом легкового автомобиля называется одна из его основных частей, объединяющая пассажирский салон с отделениями для двигателя и багажа. Кузов легкового автомобиля служит для размещения водителя, пассажиров, багажа и защиты их от внешних воздействий (дождь, пыль, ветер, снег, удары при столкновениях и т.п.).

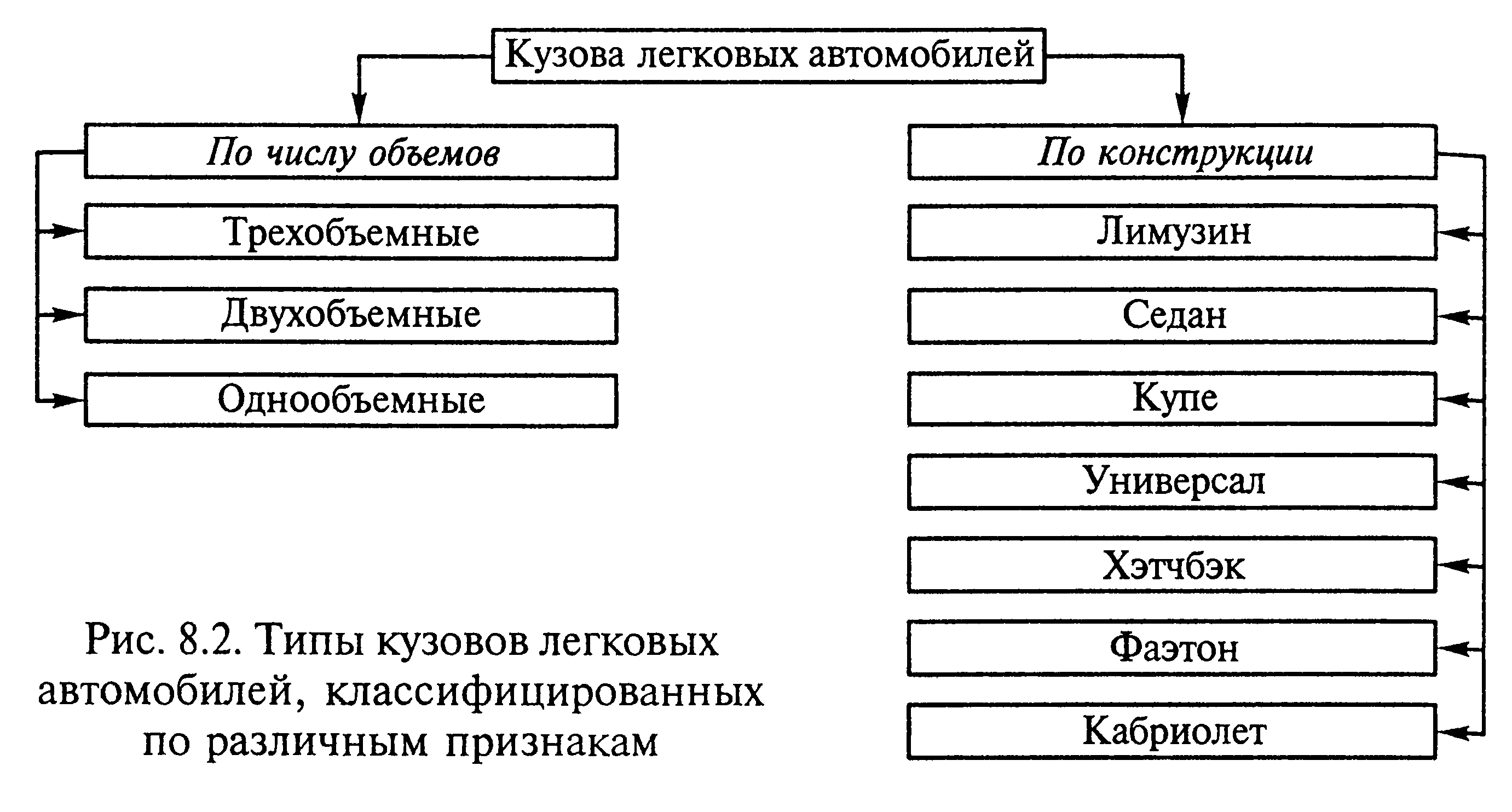

На легковых автомобилях применяются различные типы кузовов (рис. 8.2).
Кузов грузового автомобиля состоит из кабины и грузового кузова. Кабина служит для размещения водителя и пассажиров, сопровождающих перевозимые грузы, а грузовой кузов — для размещения различных грузов.
На грузовых автомобилях применяются различные типы кабин
.
