Передний ведущий мост.
Передний мост — комбинированный. Он выполняет функции ведущего и управляемого мостов одновременно и имеет постоянный привод от раздаточной коробки. Передний мост автомобиля включает в себя: картер, главную передачу, дифференциал и привод передних колес. Картер переднего моста выполнен в виде неразъемного корпуса с развитой средней частью. К средней части корпуса прикреплены крышки. Внутри картера переднего моста размещаются главная передача и дифференциал.
Главная передача и дифференциал переднего моста имеют такое же устройство, как у заднего моста, и детали их унифицированы.
Привод передних колес передает крутящий момент от дифференциала к передним управляемым колесам. Привод передних колес представляет собой карданную передачу, которая включает в себя вал, наружный и внутренний шарниры. Вал привода выполнен сплошным. На концах вала имеются шлицы для установки наружного и внутреннего шарниров привода. Наружный шарнир привода передних колес состоит из корпуса, обоймы, шести шариков и сепаратора. Внутри корпуса шарнира и снаружи его обоймы имеются специальные канавки, в которых размещаются шарики. Шарики обеспечивают подвижное соединение корпуса и обоймы шарнира.
Рама и тягово-сцепное устройство автомобиля.
Рама служит для установки и крепления кузова и всех систем, агрегатов и механизмов автомобиля. Рама является одной из ответственных и наиболее металлоемких частей автомобиля. Раму имеют все грузовые автомобили, легковые автомобили повышенной проходимости, большого и высшего классов, отдельные автобусы, прицепы и полуприцепы.

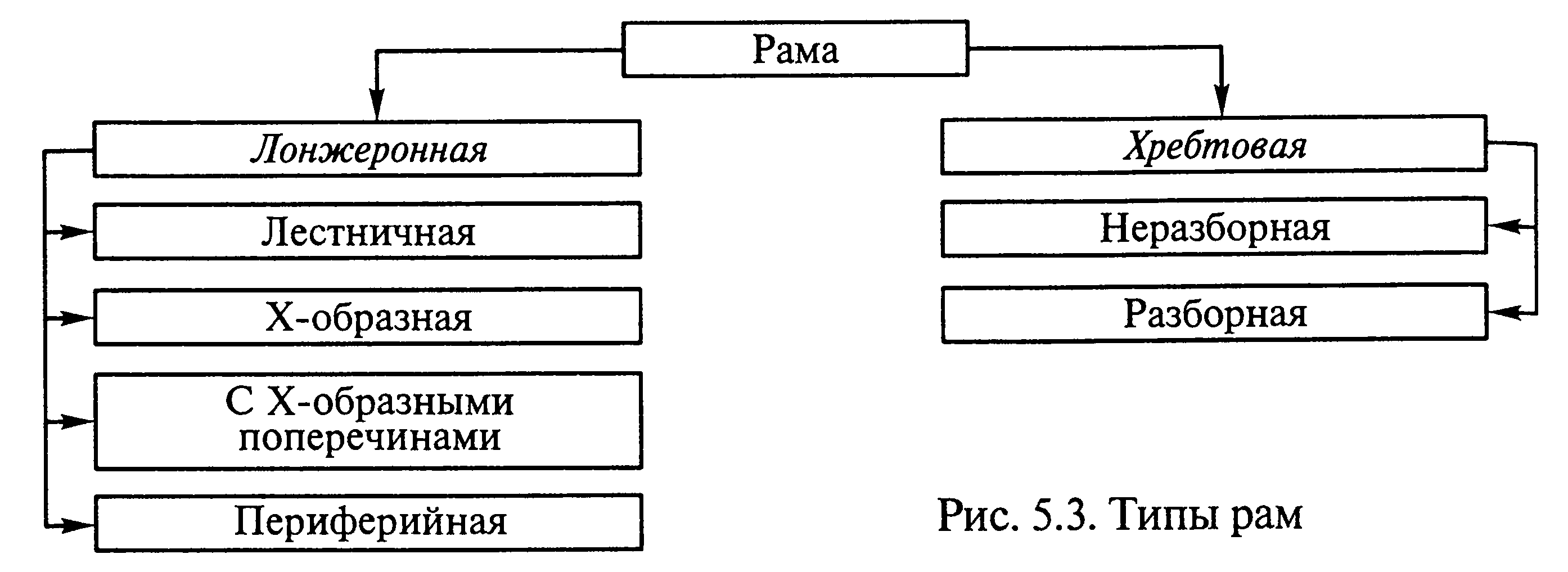

На автомобилях применяются рамы различных типов.
Наибольшее распространение получили лонжеронные рамы.
Лонжеронная рама состоит из двух лонжеронов (продольных балок), которые соединены между собой отдельными поперечинами.
Лестничная рама состоит из двух лонжеронов, соединенных поперечинами. Рама имеет выгибы в вертикальной плоскости в местах расположения передних и задних колес автомобиля. Эти выгибы обеспечивают большую величину хода колес, снижение центра тяжести автомобиля и повышение его устойчивости при высоких скоростях движения.
Х-образная лонжеронная рама состоит из короткой средней балки трубчатого или коробчатого профиля, передней и задней вильчатых частей, выполненных из лонжеронов коробчатого профиля. Х-образная рама позволяет увеличить углы поворота управляемых колес, уменьшить радиус поворота автомобиля и улучшить его маневренность. Кроме того, рама обеспечивает понижение пола кузова, центра тяжести автомобиля и повышение его устойчивости.
Периферийная лонжеронная рама имеет наибольшее применение на рамных легковых автомобилях. Она состоит из лонжеронов замкнутого (коробчатого) профиля, которые проходят по периферии пола кузова автомобиля и создают ему естественный порог. Это увеличивает сопротивление кузова при боковых ударах. Рама имеет свободную среднюю часть, позволяющую опустить низко пол кузова, понизить центр тяжести автомобиля и повысить его устойчивость.
Хребтовая неразъемная рама состоит из одной центральной продольной несущей балки, к которой прикреплены поперечины и различные установочные кронштейны. Центральная балка рамы обычно трубчатого сечения, внутри нее размещается карданная передача. Рама обладает высокой жесткостью на кручение, а размещение карданной передачи внутри хребтовой трубы рамы обеспечивает компактность конструкции.
Тягово-сцепное устройство служит для работы автомобиля как в составе автопоезда — с прицепом, так и для буксировки неисправного автомобиля.
Два передних буксирных крюка установлены на концах лонжеронов и прикреплены каждый тремя болтами.
В грузовых автомобилях устанавливают специальные сцепные устройства двустороннего действия, позволяющие смягчать осевые толчки, возникающие во время движения автопоезда в обоих направлениях.
Тягово-сцепное устройство представляет собой стальной крюк, проходящий внутри резинового упругого элемента, зажатого между двух опорных шайб. Опорные шайбы вместе с упругим элементом помещаются в массивном цилиндрическом корпусе, с одной стороны закрытом колпаком, а с другой - крышкой, которая болтом крепится к поперечине рамы. Резиновый упругий элемент смягчает ударные нагрузки при трогании автомобиля с при цепом с места и при движении по неровной дороге.
