Пасові передачі руху

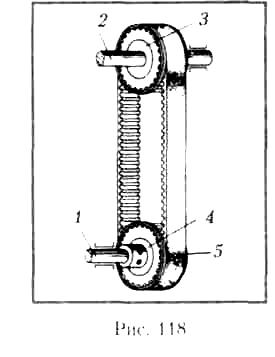

Крім зубчастих передач існують також пасові передачі руху. Пасові передачі руху відносяться до передач тертям з гнучким зв'язком. Пасові передачі складаються найчастіше з двох шківів 1, 3, з'єднаних гнучким пасом 2, одягнутим на шківи з натягом (рис. 35, а). Пасові передачі складаються з двох валів 1, 2, на яких жорст­ко закріплені шківи 3, 4 (рис. 35, б) або зубчасті барабани 3, 4 (рис. 36). Пас 5 може бути круглим (див. рис. 35, б), плоскозубчастим (див. рис. 36). У швейних машинах застосовуються пасові передачі переважно такого типу. Як правило, пасові передачі руху застосовуються тоді, коли вали паралельні й розташовані на максимальній відстані.

Рис. 35 Рис. 36

Перевагами пасових передач вважа­ють хороші амортизаційні властивості, безшумність, здатність бути запобіжною ланкою при випадкових перевантажен­нях. Пасові передачі відрізняють також простота конструкції, зменшені вимоги до точності виготовлення та монтажу, менша початкова вартість. Завдяки пасо­вим передачам можна передавати обер­тання на великих відстанях між валами та здійснювати безступеневе регулюван­ня швидкості.

Але пасовим передачам притаманні й не­доліки. Порівняно із зубчастими передачами руху пасові передачі мають великі габарити, менший ККД, мен­шу довговічність, більші експлуатаційні витрати.

У пасових передачах нестала передавальна кількість руху (обер­тів) через ковзання паса по поверхні шківа натяг паса — основна умова ефективної роботи пасової передачі руху.

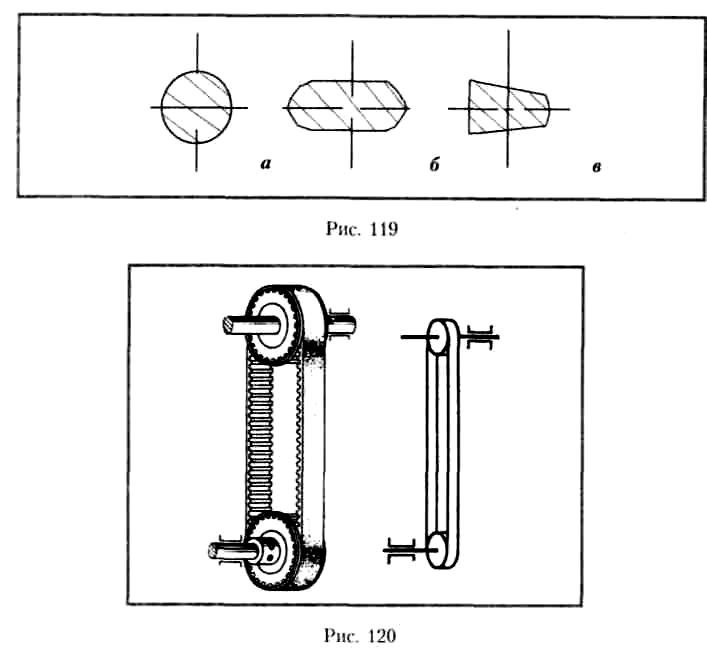

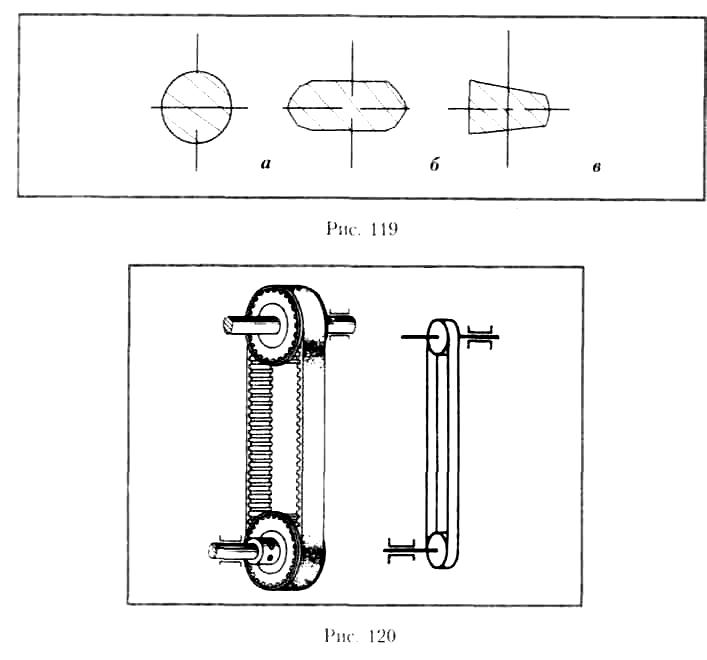

Пас у поперечному перерізі може бути круглий (рис. 37, а), плоский (рис. 37, б), клиноподібний (рис. 37, в), плоскозубчастий (рис. 38).

Передача має назву залежно від форми паса:

• круглопасова;

• плоскопасова;

• клинопасова;

• плоскозубчастопасова.

Рис. 37 Рис. 38

4. Механізми для передачі та перетворення руху.

Кривошипно - шатунний механізм

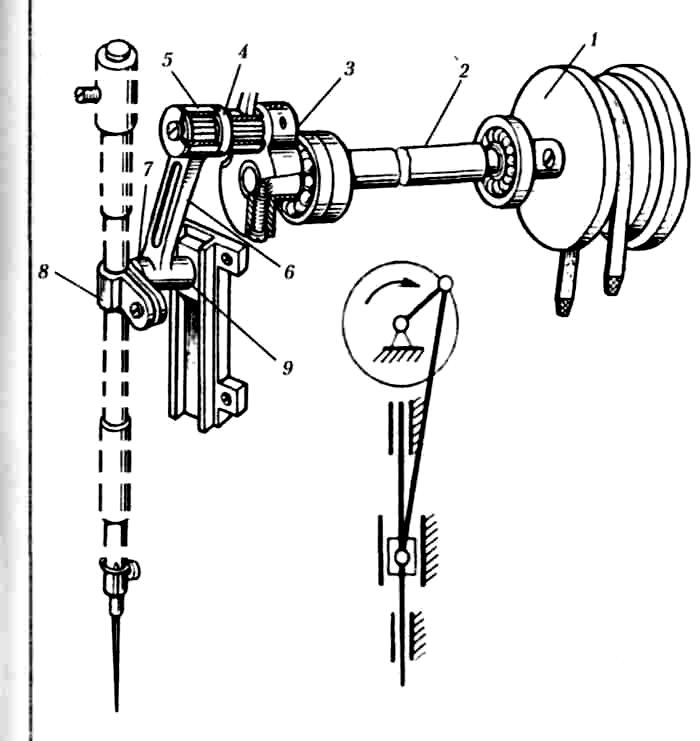

Для перетворення обертового руху на прямолінійній зворотно-поступальний рух у швейних машинах застосовується кривошипно-шатунний механізм (КШМ). Він складається з кривошипа 3 (рис. 39, 40), закріпленого на лівому кінці вала 2, і здійснює разом з ним обертовий рух. На палець 4 кривошипа 3 одягенена верхня головка 5 шатуна 6. В отвір нижньої головки 7 шатуна 6 установлений палець поводка 10. Правий кінець паль­ця поводка 8 жорстко з'єднаний з повзуном 9.

Махове колесо 1, головний вал 2, кривошип 3 та палець 4 жорст­ко з'єднані між собою і виконують один вид руху — обертовий.

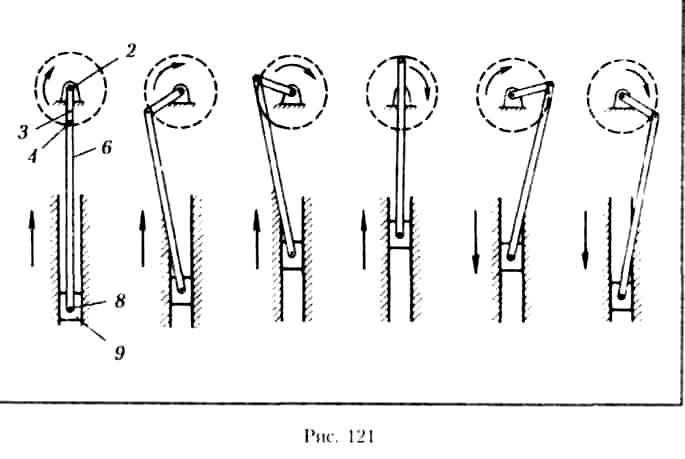

Головки шатуна з'єднані не жорстко з пальцем кривошипа та пальцем поводка, які мають різні траєкторії руху в різних площи­нах. Внаслідок цього шатун 6 є основним елементом в процесі перетворення руху з одного виду в інший. Оскільки поводок 8 та повзун 9 з'єднані пальцем, на який одягнена нижня головка шату­на 6, виконують зворотно-поступальний рух у вертикальній площині, то будь-яка інша деталь, з'єднана з поводком, теж викону­ватиме такий самий зворотно-поступальний прямолінійний рух. У даному разі такою деталлю є голковод 12 (див. рис. 40 а, б). У голковод закріплюють голку, яка має потрібну траєкторію руху. Кривошипно-шатунний механізм застосовується в механізмі голки зшивних, ґудзикових, петельних машинах, у розкрійній на­стільній стрічковій машині.

Рис. 39

Рис. 40

Ексцентриковий механізм

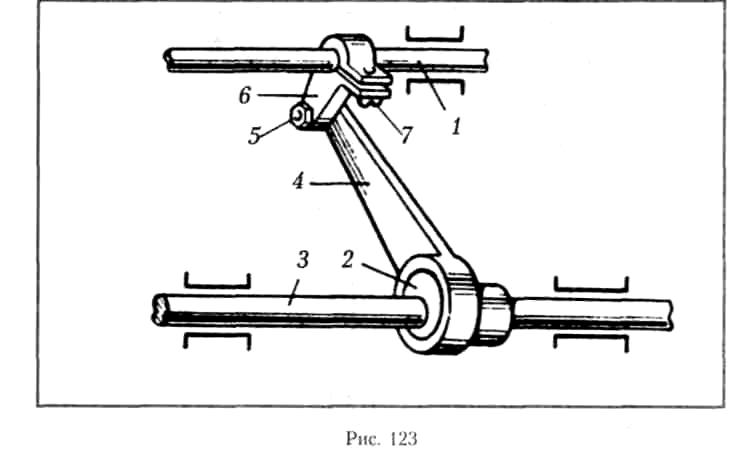

Для перетворення обертового руху на коливальний у швейних машинах застосовують ексцентриковий механізм або ексцентри­кову передачу. Ексцентрикова пере­дача складається з ексцентрика 2, який закріплений на валу 3 гвинтом, головка шатуна 4 одягнена на ексцентрик. Друга головка шатуна з'єднана з коромислом 6 шарнірним гвинтом 5, коромисло 6 закріплене на валу 1 за допомогою стягуючого гвинта 7. Коромисло 6 може бути вилите разом з валом 1 (рис. 41).

Рис. 41

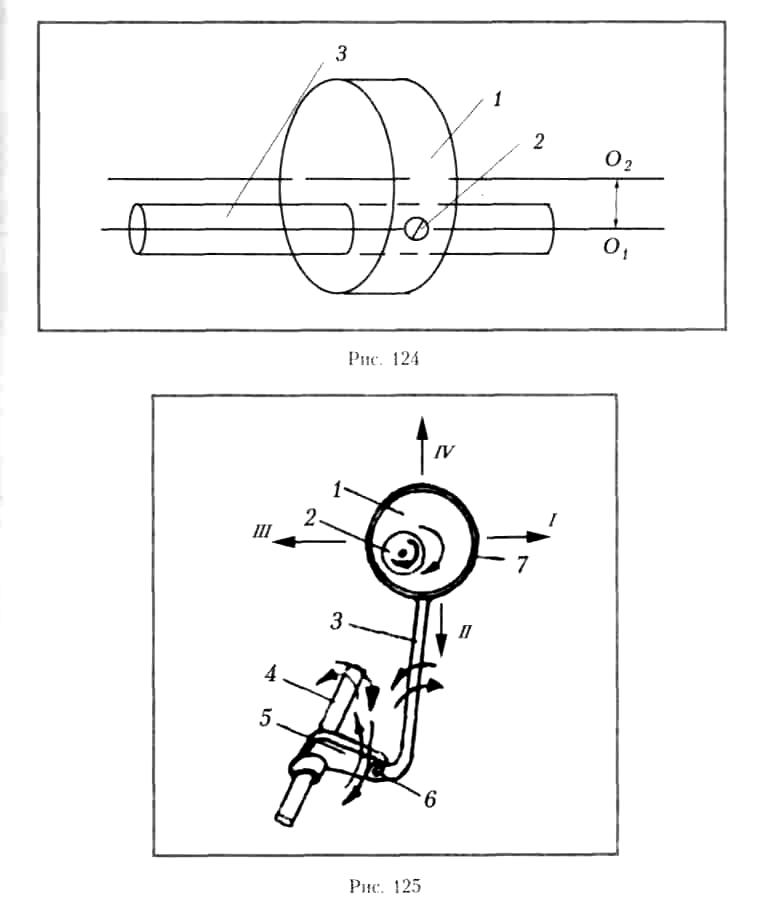

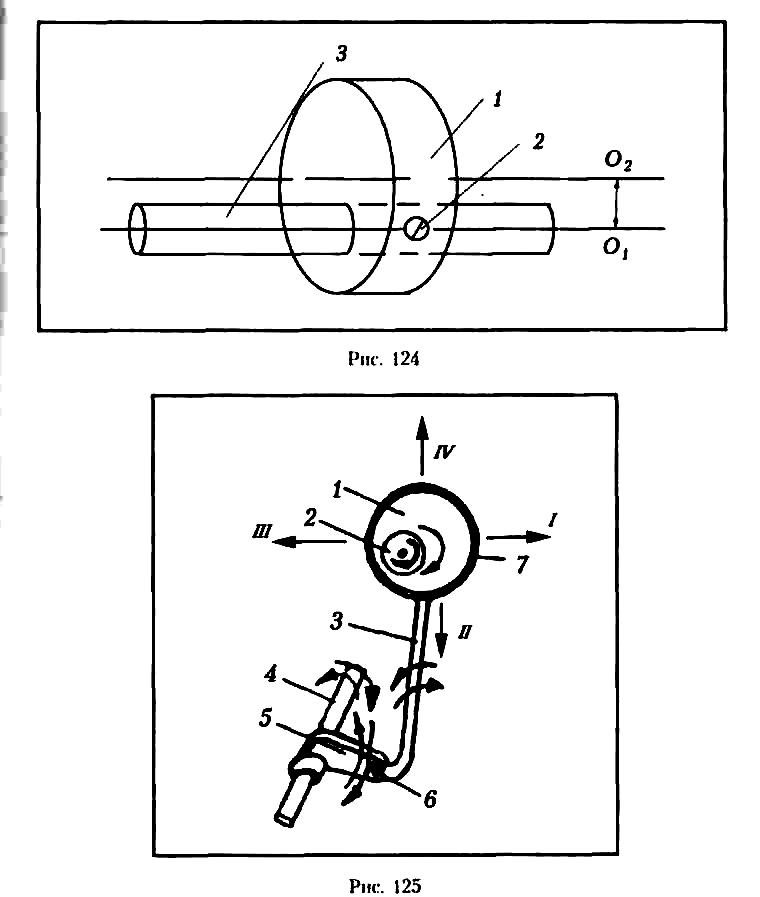

Ексцентрик — це деталь циліндричної форми. На рис. 42 розгля­немо ексцентрик 1, який жорстко кріпиться на валу 3 за допомогою гвинта 2. Центр осі 0₂ ексцентрика 1 зміщений відносно центру осі 0₁ вала 3. Відстань між віссю 0₂ та 0₁ називається ексцентриситетом.

За рис. 43 розглянемо, як обертовий рух перетворюється на коливальний за допомогою ексцентрикової передачі. Вал 2 обертається за годинниковою стрілкою. Оскільки екс­центрик 1 жорстко закріплений на валу, він також виконує обер­товий рух. При обертанні потовщена ділянка 3, утворена за ра­хунок ексцентрика, переміщується по колу. Головка 7 шатуна 3 відхилятиметься вправо І, вниз II, вліво III, угору IV (римськими цифрами визначено напрямок відхилення). Нижня головка шатуна з'єднана з коромислом 5 шарнірним гвинтом 6. Внаслідок дії ексцентрика 2 шатун 3 виконує коливальний рух і передає цей рух через коромисло 5 на вал 4. Таким чином обертовий рух пере­творюється на коливальний за допомогою ексцентрикової передачі.

Рис. 42 Рис. 43

Ексцентриковий механізм застосовують також для перетворення руху з обертового на прямолінійний зворотно-поступаль­ний рух в певних механізмах швейної машини.

Рис. 44

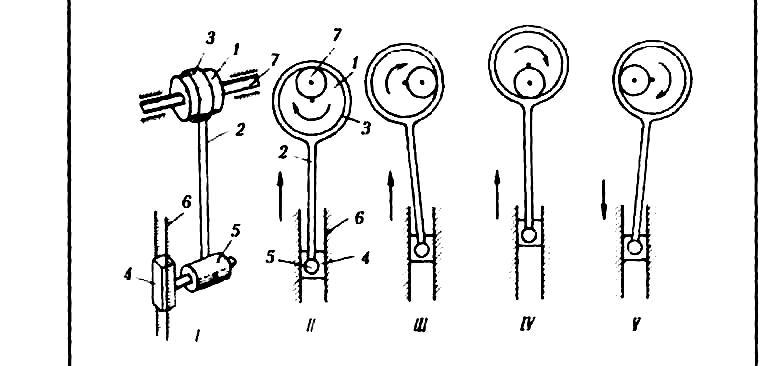

На рис. 44 зображена схема роботи ексцентрикового механізму. Ексцентрик 1 виконує обертовий рух разом з головним валом 7. За рахунок ексцентриситету верхня головка 3 шатуна 2 відхиляється спочатку вниз (II), потім ліворуч (III), угору (IV), праворуч (V). Нижня головка 5 шатуна 2 з'єднана шарніром з повзуном 4, який рухається у вертикальній площині 6. Вертикаль­ні вектори позначають напрямок руху шатуна 2.
