4.1.3 Бітіруші білуі қажет:
қолдаылатын және жасалынатын техникалық құралдың, материалдардың және олардың қасиетінің конструктивті ерекшелігін, техникалық сипаттамасын, жұмыс үрдісін;
орындалатын жұмыстың зерттеу әдісін, ережесі мен шартын;
техникалық есептеулерді жүргізу әдістерін және зерттеулер мен жасаулардың экономикалық тиімділігін анықтауды;
техникалық құжаттарға, материалдарға, бұйымдарға қойылатын негізгі талаптарды;
орындалатын жұмысқа қатысты болған қаулылар, өкімдер, жоғарғы буын және басқа да ұйымдардың бұйрықтары, әдістемелік, нормативті және жетекші материалдарды;
ғылым мен техниканың жетістіктерін, білім аймағында орындалатын жұмысқа сәйкес алдыңғы қатарлы және шет елдік тәжіибелерін;
мекеме, ұйым, өндіріс орындары қызметтерінің ерекшелігі мен техникалық дамуының перспективаларын;
экономика негіздері, өндірісті, еңбек пен басқаруды ұйымдастыру;
еңбек заңдылығының негіздерін, еңбекті қорғаудың ережелері мен нормаларын, өндірістік санитария мен өрттен қорғаушылықтың техникалық қауіпсіздігін.
4.2 Пәнаралық мемелекеттік емтихан сұрақтарының тізімі
4.2.1 «Электроника және аналогты құрылғылар схемотехникасы»
1. Жартылай өткізгішті диод. Жартылай өткізгішті диодтардың негізгі параметрлері мен сипаттамасы. Олардың қандай түрлері бар. Қолдану аясы.
2. Жартылай өткізгішті тиристорлар. Динисторлардың қосылу шарты мен структуралы схемасы. Тиристорлардың негізге параметрлері мен сипаттамалары.
3. Туннельді эффект. Түзеткіш диоды мен салыстырғандағы туннельді диодтың структуралы схемасының ерекшелігі. Түзеткіш және туннельді диодтың ВАС айырмашылығы. ТД ВАС-ындағы жұмыс аймағы. ТД негізгі параметрлері.
4. Биполярлы транзистор. Биполярлы транзисторлардың қосылу схемалары. БТ жалпы эмиттер бойынша жалғану схемасы. Осы схема үшін кірмелі және шықпалы ВАС-ы мен h-параметрлерін келтіріңіз.
5. Биполярлы транзистор. Биполярлы транзистордың жұмыс істеу принципі мен жұмыс режимдері. Транзистордағы токтар.
6. Өрістік транзисторлар. Өрістік транзисторлардың түрлері. МОЖ-транзисторлардың қондырылған және индукцияланған арналы өрістік транзисторлардан айцырмашылығы. ӨТ-лардың негізгі параметрлері мен сипаттамалары.
7. Фотоэлектронды құрылғылар. Фотодиодтардың жұмыс істеу принципі, негізгі параметрлері мен сипаттамалары.
8. Оптоэлектронды құрылғылар. Оптрондар, негізгі параметрлері мен сипаттамалары.
9. Күшейткіштердің негізгі параметрлері мен сипаттамалары. Күшейтілуші сигналдың сипаттамасы мен атқаратын қызметіне қарай классификациясы.
10. Күшейткіштердегі кері байланыс. Кернеудің берілуі мен күшейткіштердің қосылу түрлері бойынша классификациясы.
11. Алдын-ала, аралық және соңғы күшейту каскадтарының атқаратын қызметі.
1
2.

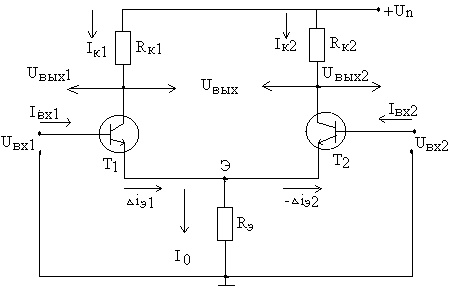

Тұрақты ток күшейткіштері. Нольдік
дрейфі, олардың пайда болу себептері
мен жою әдістері. Келтірілген схеманың
жұмыс істеу принципін түсіндіріңіз.
13. Қандай логикалық элементтің структуралы схемасы келтірілген. Жұмыс істеу принципін түсіндіріңіз. Сонымен қатар бұл элементтің белгіленуін, ақиқаттық кестесін, уақыт диаграммасын келтіріңіз.
1
4.
Қандай
логикалық элементтің структуралы
схемасы келтірілген. Жұмыс істеу
принципін түсіндіріңіз. Сонымен қатар
бұл элементтің белгіленуін, ақиқаттық
кестесін, уақыт диаграммасын келтіріңіз.
15. Операциялық күшейткіш. Инверторлы ОК. Инверторлы ОК-ің күшейту коэффициентін, структуралы схемасы мен беріліс сипаттамасын келтіріңіз.
16. Операциялық күшейткіш. Инверторсыз ОК. Инверторсыз ОК-ің күшейту коэффициентін, структуралы схемасы мен беріліс сипаттамасын келтіріңіз.
1
7.
Егер
R1
кедергісін
С
конденсаторымен
ауыстырсақ қандай ОК пайда болады.
Егер
R2
кедергісін
С
конденсаторымен
ауыстырсақ қандай ОК пайда болады.
Шықпалы
сигналдың пішіні мен амплитудасы қалай
өзгереді.
1
8.
Суретте
қандай схема келтірілген.
RЭ
және
СЭ
элементтерінің
атқаратын қызметі қандай.
Егер
Rк
=500 Ом, Ек
=10 В
болса жүктеме сызығының теңдеуін
жазыңыз, шықпалы ВАС-ында жүктем сызығын
тұзіп, тыныштық ніктесін анықтаңыз.
(Шықпалы ВАС топтамасын еркін түрде
алыңыз).
1
9.
Суретте қандай схема келтірілген.
+Еқорек
к
Схемадағы диодтардың атқаратын R1
қызметі қандай. Схеманың пайдалы T1
әсер коэффициенті -ні анықтаңыз. D1
D2
T2 Rн
Uкір R2
- Еқорек к
20. Берілген схема қандай операциялық амалды орындайды. Келтірілген схема үшін ақиқаттық кестесі мен соңғы формуласын жазыңыз.
21. Актив сүзгілер. АС негізгі сипаттамалары. АС-лердің ампитудалық жиіліктік сипаттамасы (АЖС) бойынша классификациясы.
22. Біртактылы қуат күшейткішінің схемасын келтіріп, оның жұмыс істеу приципін түсіндіріңіз.
23. Жартылай өткізгішті, гибридті интегралды микросхемалардың дегенде неі түсінесіз. Оларды негізгі параметрлері қандай?
24. Биполярлы транзисторлардың қандай қосылу схемасы (ЖЭ, ЖБ, ЖК) қуат бойынша жоғары күшейту коэффициентіне ие болады. БТ жалпы база бойынша жалғану схемасы. Осы схема үшін кірмелі және шықпалы ВАС-ы мен h-параметрлерін келтіріңіз.

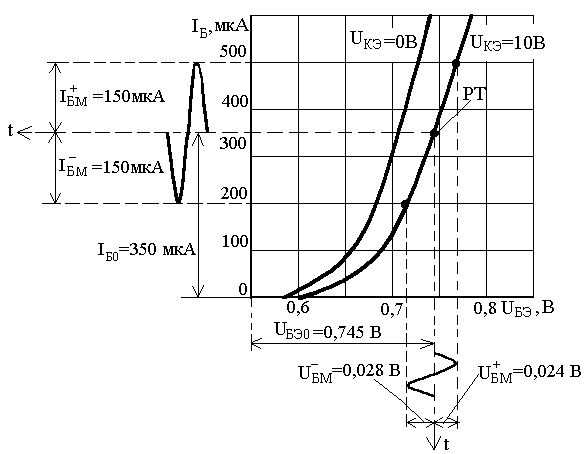

25. Жалпы эмиттер бойынша жалғанған биполяр транзистордыңкірмелі және шықпалы сипаттамасы негізінде графикалық талдау жолымен KI ток, KU кернеу, KP қуат бойынша күшейту коэффициенттерін, Rкір кірмелі кедергісін және Pпайд жүктемедегі пайдалы қуатты, PK коллекторда шашылу қуатын, Ржұмс жұмсалатын қуатты, сондай-ақ ПӘК- ін анықтаңыз. Транзистор коллекторының ЭҚК ЕК = 15 В, жүктеме кедергісі RЖ = 500 Ом, база тізбеігінің тұрақты тогы IБ0 = 350 мкА, база тогының айнымалы құраушысының амплитудасы IБМ = 150 мкА- ге тең.
26. Өрістік транзистордың құйма-бастау арасындағы кернеуі UҚБ0=6В, тиек- бастау арасындағы кернеуі UТБ0 = 4 В. Транзистордың шықпалы сипаттамасы негізінде құйма-бастау кернеуінің берілен мәні үшін беріліс сипаттамасын түзіңіз және осы сипаттамалары бойынша дифференциал кедергісі мен транзис тордың тіктігін анықтаңыз

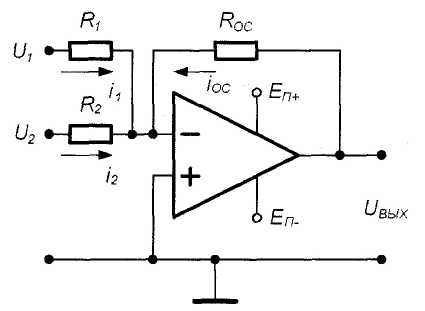

27. Суретте қандай схема келтірілген. Осы схемадағы R1 = R2 = 5 Ом, кері байланыс кедергісі RКБ = 20 Ом және кірмелі кедергісі 5 В болса, шықпалы кернеуінің мәнін анықтаңыз.

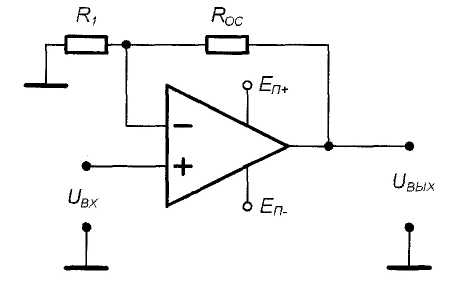

28. Суретте қандай схема келтірілген. Осы схемадағы R1 = 2 Ом, кері байланыс кедергісі RКБ = 20 Ом болғанда кернеу бойынша күшейту коэффициентін анықтаңыз.
RЭ Т 29. Берлген схема үшін транзистордың
тұрақты
ток бойынша жұмыс
UЭБ UКБ режимін анықтаңыз. Мұнда
ЕЭ ЕЭ = - 5 В; UЭБ = 0,7 В; RК = 6 кОм;
RК RЭ = 2 кОм; ЕК = 15 В. Транзистор-
дың беріліс коэффициенті = 0,99,
ЕК оның кері тогы ескерілмейді.
Тізбектің эмиттер тогын, коллек-
тор тогын және коллектор-база
арасындағы
кернеуді анықтаңыз.
30. Берілген схема қандай амалды орындайды. Келтірілген схема үшін ақиқаттық кестесін түзіңіз және соңғы формуласын жазыңыз.
